全自動絕緣工器具檢測裝置
概述
絕緣靴、絕緣手套、絕緣桿、驗電器、核相儀、絕緣服、絕緣繩等設備是電力系統操作和檢修必備的安全防護用具，DL408《電業安全工作規程》規定了常用安全工器具的試驗方法和周期。絕緣桿驗電器核相儀等設備試驗周期為半年，試驗過程中不允許擊穿、閃絡及出現過熱。絕緣靴絕緣手套在耐壓試驗過程中不允許擊穿閃絡同時泄漏電流不允許超過要求值。

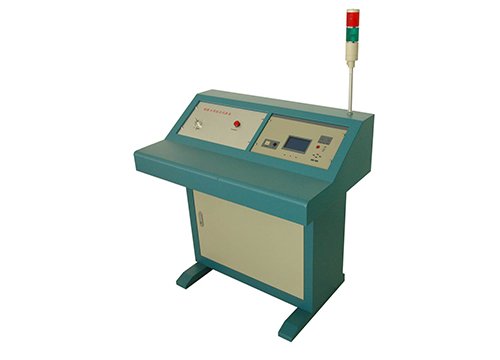

全自動絕緣工器具綜合試驗臺（圖片僅供參考，請以實物圖為準）
我公司生產的成套安全工器具檢測設備具有多項 ，使測試更加方便、準確，而且確保了試驗人員的人身安全。
試驗工器具成套試驗設備以MOEORW-360T全自動絕緣工器具綜合試驗臺為核心，結合以下配套設備即可完成相關檢測項目。
MOEORW-360T全自動絕緣工器具綜合試驗臺
MOEORW-362C遙控電動絕緣桿測試支架
MOEORW-372E/F遙控電動驗電器測試支架
MOEORW-383K 絕緣服測試平臺
MOEORW-382 電動絕緣繩耐壓支架
全自動絕緣工器具檢測裝置試驗臺主要功能特點：
1、儀器試驗方法符合DL408《電業安全工作規程》和《電力安全工器具預防性試驗規程》的要求。
2、試驗過程全自動進行，按照75%試驗電壓以下1kV/S, 75%試驗電壓以上0.1kV/S的速度試驗，維持試驗電壓，計時到自動降壓并記錄泄漏電流，回零后自動斷電，并給出提示，試驗結束。
3、設備具有過流、過壓、擊穿保護。
4、試驗設備具有高壓危險警示燈顯示。
5、儀器采用大屏幕液晶漢字顯示，一屏顯示輸出電壓、輸入電流、高壓泄流電流、計時時間等參數以及漢字提示內容。
6、配備絕緣靴手套耐壓臺同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。
7、絕緣靴手套耐壓臺采用紅外通訊 技術，使操作臺與高壓系統徹底隔離，確保試驗人員安全。
8、絕緣靴手套耐壓臺具有專用接地容器，便于操作。
9、絕緣靴手套耐壓臺每路試品均具備高壓分斷機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行
10、配備無線遙控電動絕緣桿試驗支架，可以進行35kV絕緣桿整體耐壓試驗，及110kV絕緣桿分段試驗。
11、配備無線遙控A型電動驗電器試驗支架，可以進行35kV以下驗電器啟動電源檢測。
12、配備無線遙控B型電動驗電器試驗支架，可以進行63~500kV驗電器啟動電壓檢測。
13、產品軟件設計無紙化辦公系統是我公司為用戶提供的便利的工作方式，是我公司的 技術。儀器配備有數據卡接口，儀器在現場可通過該口將測試結果數據傳送到我公司專用的“數據卡”中，回到辦公室再利用試驗數據通訊器將試驗數據讀入計算機中，利用配套的試驗報告編輯軟件即可自動生成試驗報告。形成專用數據庫，達到現代化辦公標準。數據卡方式一改接口線方式，相當于一條無限延長的線。儀器放在現場或庫房就可以完成數據的計算機讀入，給用戶帶來了極大的方便。
全自動絕緣工器具檢測裝置測試項目及參數
1、絕緣靴耐壓泄漏電流測試：10~35kV
2、絕緣手套耐壓泄漏電流測試：10~35kV
3、絕緣桿耐壓試驗：35kV及以下整體試驗，110kV分段試驗
4、驗電器耐壓試驗：35kV及以下整體試驗，110kV分段試驗
5、驗電器啟動電壓測量：110kV及以下
全自動絕緣工器具檢測裝置主要技術參數：
1、輸出電壓量程： 250V（100kV）
2、電壓測量誤差： ＜ 0.2 %U+0.3%滿度
3、輸入電流量程： 0 ~ 50.0 A
4、電流測量誤差： ＜0.2%I+0.3%滿度
5、數顯計時： 10 ~ 990 S
6、額定輸出電壓： 100 kV
7、額定輸出容量： 10 kVA
8、絕緣靴泄漏電流量程： 25.0mA
9、泄漏電流測量誤差： ＜1 %±1個字
10、泄漏電流分辨率： 0.1 mA
