變壓器變比測試儀操作說明
1、按本說明書（可以找客服索要說明書）接線及注意事項中2、3、4條要求接好電源線、測試線和接地線，打開電源后進入狀態（1）。

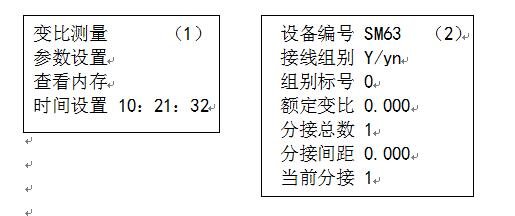

2、測量之前必須進行參數設置，組別不確定時也可使用自動測量或組別分析功能。在狀態（1）將光標指向“參數設置”， 按“確定”鍵進入狀態（2）。
3、MOEORW-4506
變壓器變比測試儀具有參數記憶功能,修改參數或自動測量及組別分析后,參數可自動儲存,關機后不丟失,各參數說明如下：
設備編號：可輸入zui多八位數字或英文字符（如出廠編號），用于標識被測設備和區分內存記錄。
接線組別：變壓器高低壓側繞組接線組別，如(Y/yn)。
組別標號：用時鐘法表示的聯接組標號（0—11）。
額定變比：被測變壓器額定分接點變壓比，若不輸入額定變比，測試結果將不顯示變比誤差。
分接總數：有載調壓變壓器分接開關分接點總數，若不是有載調壓變壓器，分接總數應設為1。
分接間距：每一級分接變壓比調整的百分比，如（2.5）。
當前分接：當前分接開關分接點所在位置，分接1對應變壓比zui小的分接點，MOEORW-4506根據測量結果自動計算并修改當前分接值，無需輸入

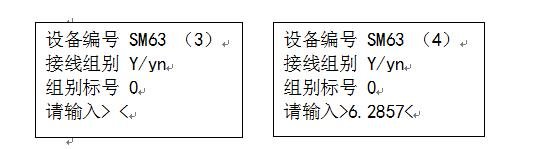

如果要修改參數，假如修改額定變比，可移動光標至對應項，按“確定”鍵，進入狀態（3），按數字鍵及“▲”和“▼”鍵輸入所要的數據（如6.2857），如按錯了按鍵，可按“取消”鍵重新輸入，輸入數據后進入狀態（4），按“確定”鍵確認輸入，回到狀態（2）,顯示修改后的數據。修改參數后,參數可自動儲存,關機后不丟失。按“取消”或“復位”鍵回到狀態（1）。

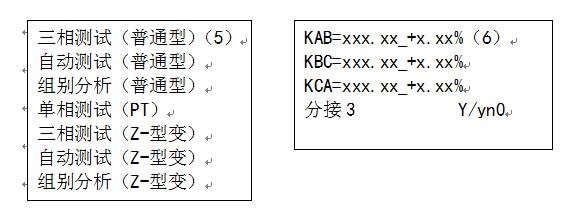

4、設定參數全部正確后，可以進行變比測試，在狀態（1）使光標指向“變比測試”，按“確定”鍵進入狀態（5），移動光標至所需的測量項目（如自動測試），如外部接線完畢按“確定”鍵進入狀態（6），顯示測量結果。此時按“▲”或“▼”鍵可在狀態（6）（2）切換顯示。測量結果顯示格式說明如下：
KAB表示AB相變比測量值。KBC、KCA與此類同。
xxx.xx_+x.xx%：表示變比測量值和對應相的變比誤差百分比。
zui下面一行顯示當前分接位置和接線組別及組別標號。
各種測試方式說明如下：
三相測試：三相測試可用于本儀器允許的各種聯接組別的三相變壓器變比的測試，可連續測出三相變比及誤差，測試開始前應輸入正確的接線組別和組別標號，也可用組別分析功能測出組別標號，正確選擇是普通型還是Z-型變，測試結果按狀態（6）格式顯示三相變比和對應誤差，若不輸入額定變比則不顯示變比誤差。
自動測試：自動測試可用于本儀器允許的各種聯接組別的三相變壓器變比的測試，無須輸入任何參數(要正確選擇是普通型還是Z-型變)即可自動測出三相變比，測試完畢后接線組別和組別標號設置為實際測量值。
單相測試：單相測試用于單相變壓器或電壓互感器變比的測試，無須輸入組別標號，測試結果顯示變比、誤差和極性。
組別分析：組別分析用于三相變壓器接線組別和組別標號的測量，正確選擇是普通型還是Z-型變，測試結果顯示高低壓側接線組別和組別標號，并自動按測試結果修改設置參數中的接線組別和組別標號。
5、在狀態（6），按“確定”鍵可進行儲存和打印操作，測量結果被儲存于內部存儲器，并打印測量結果。測試完畢后輸出電源自動斷開。
6、
變壓器變比測試儀內存操作：

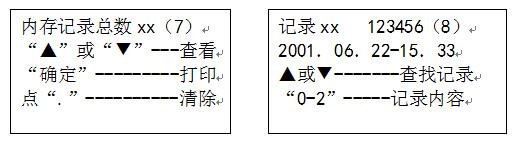

內部存儲器zui多可存儲160次測量數據，超過160次后zui老的記錄將被覆蓋。內部存儲器可在掉電狀態下長期保存數據，不會丟失。內存操作方法如下。在狀態（1）將光標指向“查看內存”， 按“確定”鍵進入狀態（7）。“xx”表示存儲器保存的記錄個數，下面三行為操作提示，按“.”鍵將清除全部內存記錄。按“▲”或“▼”鍵逐個顯示記錄信息。按“取消”鍵將結束內存操作，回到狀態（1）。在狀態（7）按“▲”或“▼”鍵可進入狀態（8）顯示一項記錄內容，“xx” 表示內存記錄總數，“123456”表示設備編號，“2001．06．22-15．33” 表示測量時間（年月日時分），按“0-2”鍵可按（6）（2）格式顯示該記錄的各項數據。按“▲”或“▼”鍵可繼續查找其它記錄。按“確定”鍵可打印該項記錄內容。按“取消”鍵將結束內存操作，回到狀態（1）。
7、時間設置：

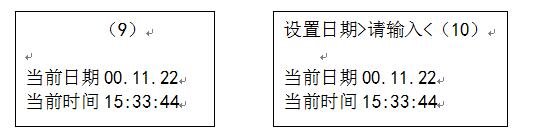

在狀態（1）將光標指向“時間設置”， 按“確定”鍵進入狀態（9）。如設置日期，可在狀態（9）將光標指向“當前日期”， 按“確定”鍵進入狀態（10）。此時可按數字鍵輸入六位數字，再按“確定”鍵可使輸入生效，并回到狀態（9）。設置時間的方法與此步驟相同。按“取消”鍵將結束時間日期操作，回到狀態（1）。
