絕緣油微水儀

概述
采用卡爾—菲休庫倫滴定法，對不同物質進行微量水分的測定，是zui可靠的方法。MOEORW-6900絕緣油微水儀成功的應用了這一方法，采用了先進的自動控制電路，外型結構新穎，從而使該儀器工作更可靠，使用更方便。其分析速度快、操作簡單、精度高、自動性強等特點。廣泛應用于石油、化工、電力、鐵路、農藥、醫藥、環保等部門。

絕緣油微水儀技術參數
滴定方式：電量滴定（庫倫分析）
顯示：4位LED數字顯示
讀出單位：μg
電解電流控制：0～300mA自動控制
測量范圍：10ug～30mg
靈敏閥：1μg H2O
精確度：10μg～1mg不大于5μg
1mg以上不大于0.5%
電源：220V±10%、50Hz
功率：＜ 40W
使用環境溫度：5～40℃
使用環境濕度：≤ 85%
外型尺寸：320×260×146
重量：約7.5kg

絕緣油微水儀工作原理
卡爾菲休試劑同水的反應式為：
I2 + SO2 + 3C5 H5 N + H2O —→ 2C5 H5 N?HI + C5 H5 N?SO3 ……………… (1)
C5 H5 N?SO3 + CH3OH —→ C5 H5 N?HSO4CH3 …………………………… (2)
所用試劑溶液是由占優勢的碘和充有二氧化硫的砒啶、甲醇等混合而成。通過電解在陽極上形成碘，所生成的碘，依據法拉第定律，同電荷量成正比例關系。如下式：
2Iˉ+ 2e —→ I2 …………………………………………………… (3)
由（1）式可以看出，參加反應的碘的摩爾數等于水的摩爾數。把樣品注入電解液中，樣品中的水分即參加反應，通過儀器可反映出反應過程中碘的消耗量，而碘的消耗量可根據電解出相同數量碘所用的電量，經儀器計算，在數字顯示器上直接顯示出測定的水分量。該儀器采用電解電流自動控制系統，電解電流的大小可根據樣品中水分的含量進行自動控制，zui大可達到300mA。在電解過程中，水分逐漸減少，滴定速度隨之按比例減小，直到電解終點控制回路開啟。這一系統保證了分析過程中的高精度、高靈敏閥和高速度。另外，在測定過程中，難免還會引進一些干擾因素，如從空氣中侵入的水分，使滴定池吸潮，而產生空白電流。但是，由于儀器具有寄存空白電流的功能，所以在顯示屏上所顯示的數字就是被測試樣中真正的水含量。

絕緣油微水儀結構特征
儀器主機：（見圖一、圖二）

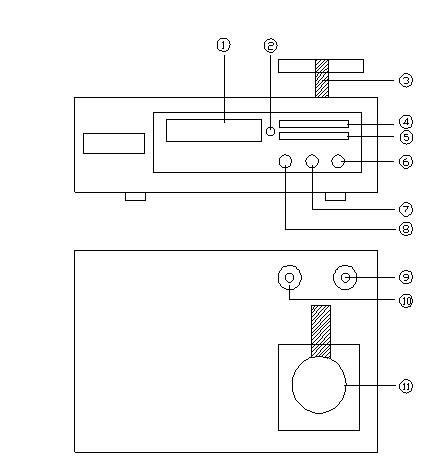

絕緣油微水儀結構圖1

圖一

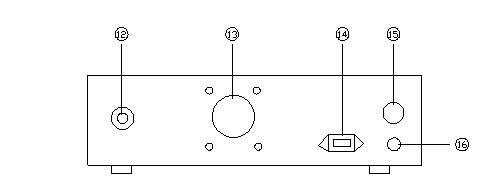

圖二
1.“LED” 數字顯示器：顯示被測樣品中的水分量，單位為μg。
2.電解終點指示燈：當樣品中的水分被全部電解后，電解達到終點，此時電解終點指示燈亮，蜂鳴器響。
3.夾持器：固定滴定池用。
4.測量狀況顯示器：指示測量電位高低即水分的多少。
5.電解狀況顯示器：指示電解電流的大小，隨樣品中含水量的變化而變化，當達到電解終點時，所顯示的是空白電流值。
6.攪拌器開關鍵。
7.電解電流開關鍵。
8.啟動鍵。
9.測量電極插座，插入滴定池測量電極插頭。
10.電解電極插座，插入滴定池電解電極插頭。
11.磁力攪拌器。
12.攪拌器攪拌速度調節鈕。
13.軸流風機。
14.電源插座。
15.電源開關。
16.保險絲盒（1A）。
絕緣油微水儀面板圖
