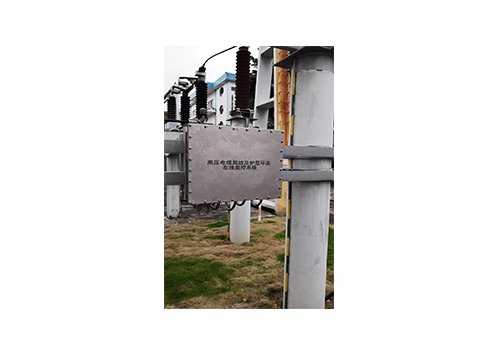

高壓電纜局放在線監測系統相關概述
局部放電：絕緣體中只有局部區域發生放電，而沒有貫穿施加電壓的導體之間，這種現象稱之為局部放電，簡稱局放。它與絕緣的老化及絕緣的缺陷密切相關。
接地電流：是指電纜接地線上所流過的電流。它與運行電流和電纜絕緣的老化及絕緣的缺陷密切相關。
溫度：是指電纜運行溫度。它與運行電流和電纜絕緣的老化及絕緣的缺陷密切相關。
電纜接頭局部放電、溫度及護層接地電流在線監測：對運行中的電力電纜接頭的局部放電、溫度及護層接地電流進行長時間監測，并進行數據處理分析，以及對電纜接頭絕緣進行絕緣診斷，必要時提供報警。
數字濾波：利用軟件編寫特定的濾波程序，通過數字信號處理，只保留給定的頻率分量，和模擬濾波相比具有很強的靈活性。
放電量：測量時間內穩定出現的zui大視在放電電荷量。
高壓電纜局放在線監測系統系統功能
1 本系統適用于對 10kV 及以上電壓等級電纜接頭的局部放電、溫度以及接地電流在線及離線監測。結合數字信號處理技術和虛擬儀器技術研制的電纜接頭局部放電在線監測系統，用于 10kV及以上電纜的巡檢，并能存儲各個接頭及各段電纜測試譜圖、進行趨勢分析，從而及時發現電纜及接頭的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為電纜的檢修工作提供依據。
2 本系統zui小測量放電幅值：20mV（現場），頻率范圍為30kHz～50MHz，
放電脈沖的時間分辨率為10μs，相位分辨率為 0.18°，測量溫度-55℃～+125℃，測量精度±0.5℃。
3 本系統zui小電流檢測值：小于0.1A。
4 本系統提供工頻周期放電圖、二維（q-φ， N-φ， N-q）、三 維（N-q-φ）譜圖，可用以分析放電的類型。
5 利用SQL Server構建的數據庫，可記錄測量相序、放電量、放電相位、測量時間等相關參數以及電纜型號、長度、測量位置等設備參數，可提供放電趨勢圖并具有預警和報警功能，可對數據庫進行查詢、刪除、備份等。
6 本系統采用數字濾波、設置動態閾值等綜合抗干擾措施，測試數據真實可靠。
高壓電纜局放在線監測系統系統工作環境
1 適用范圍： 10kV及以上電壓等級電力電纜接頭。
2 環境溫度：-20℃～70℃。
3 海拔高度：≤2500m。
4 耐雨耐濕：≤95%。
高壓電纜局放在線監測系統系統工作過程

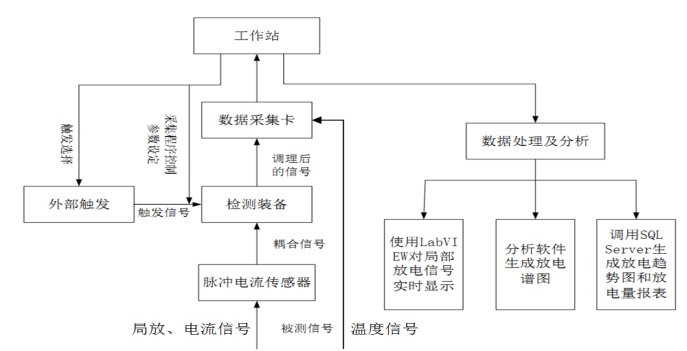

如圖 1-1
系統工作流程如圖1-1 所示。安裝在電纜接頭兩端的鉗形脈沖電流傳感器耦合到的信號，同時進入調理單元的兩個通道，經濾波放大后，由采樣率為100MS/s 高速數據采集卡進行采集，同時利用開啟式電流表獲取電纜本體上工頻電流信號，作為采集系統的同步相位，并以此信號觸發數據采集卡采樣，以獲得發生放電的相位信息。采用數字溫度傳感器采集溫度信號。系統硬件的控制（如放大器的放大倍數控制）由操作人員手動來控制。同時系統的數據采集程序還能實時顯示經過濾波、各種抗干擾處理后的局部放電信號，并將采集到的信號保存下來。系統的數據分析程序可以將數據庫的數據進行分析，生成二維、三維放電譜圖、溫度曲線圖及工頻周期放電圖。另外，系統還可將歷次采集到的局部放電數據存入 SQL數據庫中，利用趨勢圖程序調用數據庫中的數據，生成局部放電的發展趨勢圖。
