匝間沖擊絕緣耐壓測試儀廠家

來源：6w1o9.cn    更新時間：2020-06-01

匝間沖擊絕緣耐壓測試儀廠家簡介
武漢摩恩提供匝間沖擊絕緣耐壓測試儀廠家價格，匝間沖擊絕緣耐壓測試儀報價，產品選型，技術支持，采用微型計算機技術把波形的各種參數量化處理，再用直觀的波形進行顯示和判斷，操作簡單，判斷準確，自動化程度高。該儀器體積小，重量輕，便于攜帶


匝間沖擊絕緣耐壓測試儀（即數字式匝間儀）可高效的、非破壞性的對有線圈繞組的部件進行電氣試驗。其原理是對標準線圈繞組和被測試繞組施加相同的脈沖電壓，比較兩者的瞬態波形，以測試被測線圈的品質。瞬態波形也就是線圈內發生的衰減振蕩的波形，他可同時判斷該繞組的電感、品質因素、繞組的圈數差及匝間短路情況，在有鐵芯的情況下，還可以判斷其材質的差別等。在施加高壓脈沖的情況下，電暈放電的發生還可以對絕緣不良進行判斷?？傊?，標志線圈品質的各個要素，可以在極短時間內檢查完成。

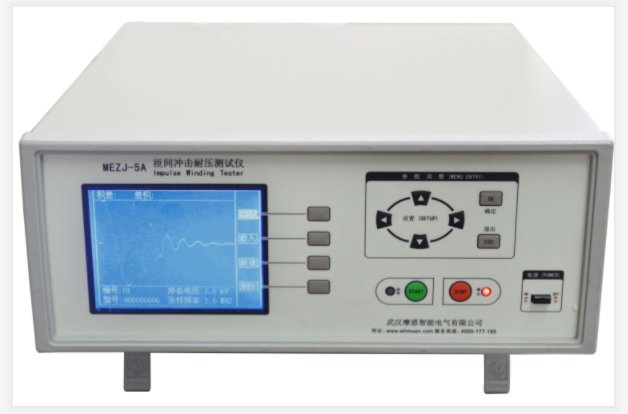

本廠生產的MEZJ系列匝間沖擊絕緣耐壓測試儀，采用微型計算機技術把波形的各種參數量化處理，再用直觀的波形進行顯示和判斷，操作簡單，判斷準確，自動化程度高。該儀器體積小，重量輕，便于攜帶。

匝間沖擊耐壓試驗儀選型
由于被測產品的不同，用戶需要根據實際情況選擇合適的匝間沖擊耐壓試驗儀。下表列出了部分匝間沖擊耐壓試驗儀的特點，以供用戶選擇。

儀器型號	主要特點說明
MEZJS-05系列	液晶顯示、多繞組、存標準波形、有存儲、有分選、有通訊、多路對比
MEZJ-05系列	液晶顯示、單繞組、存標準波形、有存儲、有分選、有通訊

匝間沖擊絕緣耐壓測試儀廠家主要技術指標

型  號	MEZJ-03	MEZJS-03	MEZJ-05	MEZJS-05			MEZJ-10A 型
通道數	1通道	3通道	1通道	3通道			1通道
脈沖電壓范圍	300V~3kV		500V~5kV				1kV~10kV
脈沖電壓精度	±5%±15V		±5%±25V				±5%±50V
脈沖電壓步進	50V		100V				200V
測量速度	約5次/秒
高壓源控制	開關電源由MCU控制
沖擊次數	單次EXT（1~29次）、連續INT
觸發方式	手控Manual、腳控Foot control、PC
檢測判斷模式	面積；面積差；電暈放電量；相位
聲響方式	合格聲響；不合格聲響；靜音
存儲波形能力	100個波形及其參數
波形分辨率	A/D：8位；采樣速度：25nS（40MHz）；波形點數：250
液晶顯示	分辨率：320×240；5.1英寸；藍底白字
功率	40W						50W
電源輸入	220VAC±10% 50Hz±5%
尺寸	400(W)×132(H)×430(D)				重量	約10kg
環境條件	使用溫度：10℃——30℃；使用濕度：20%——80%RH
	存儲溫度： 5℃——40℃：存儲濕度： 5%——90%RH
特殊功能及參數	按用戶要求定制

匝間沖擊絕緣耐壓測試儀廠家層間短路測試原理
層間短路測試能夠在不損壞被測件的條件下測試其電氣性能，首先條件是能在短暫的瞬間判別線圈的品質。測試時與標準線圈測量時同樣的脈沖通過電容器施加于被測試線圈，由于線圈電感量和Q值的存在，將響應一個對應于該放電脈沖的電壓衰減波形，比較該衰減波形的某些特征，可以檢測線圈匝間和層間短路及圈數和磁性材料的差異，也可以根據出現的電暈或層間放電來判斷絕緣不良。

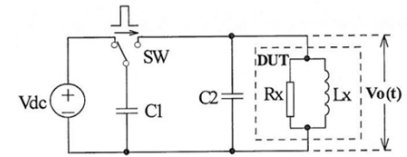

圖1.4.1-1 線圈層間短路測試原理簡圖

匝間沖擊絕緣耐壓測試儀廠家儀器工作原理
MEZJ系列匝間沖擊耐壓試驗儀以MCU中央信息處理系統為核心，由它控制高壓脈沖發生器對線圈施加一次極短時間的高壓脈沖，線圈在脈沖作用下產生自由衰減振蕩,其瞬態波形的模擬信號經高速A/D轉換器轉換成數字信號后反饋至MCU信息處理系統進行時間、電暈量、面積、相位等參數的運算，處理結果保存在MCU信息處理系統的電子存儲器中，并用直觀易懂的文字、數據及圖形顯示在240×320點陣液晶模塊LCM上，從而保證了波形重現的真實性。并且根據用戶設定的條件,對合格或不合格者進行報警處理。
