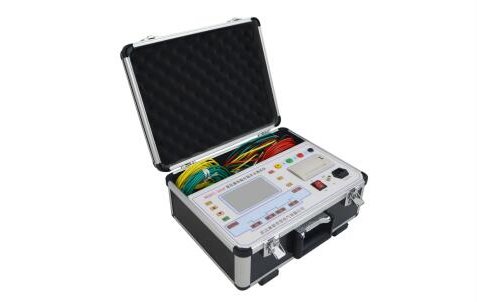

變壓器有載分接開關測試儀
廠家簡介
武漢摩恩提供變壓器有載分接開關測試儀廠家價格，變壓器有載分接開關測試儀廠家報價，產品選型，技術支持，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量，是測試有載分接開關的理想設備。
變壓器有載分接開關測試儀是根據中華人民共和國電力行業標準之高電壓測試設備，通用技術條件DL/T846、8-2004設計，可以滿足《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等要求?？蓪?shí)現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量，是測試有載分接開關的理想設備。（用戶是調容的有載開關請?zhí)崆案嬷?br />
變壓器有載分接開關測試儀廠家主要特點
①. 測試Y0 Y △型變壓器，阻值不用換算直接顯示；
②. 數據分析人性化，可以自動的找出波形中間的故障，并做記號；
③. 波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度；
④. △型變壓器可以顯示三相同期性;
⑤. 可以帶繞組或不帶繞組進行測試；
⑥. 四端接線方式，提供高精度電阻測量,且無需導線補償；
⑦. 在測試中間可以連續測試，節省變壓器停電的時間；
⑧ 儀器可以生成word報告，方便數據的管理和查詢；
⑨. 儀器由小型的計算機控制，外配800×480彩色液晶觸摸屏,高速打印機，支持外掛鼠標，操作方便；
⑩. 儀器內部可以自動保存1000組數據，也可以外接U盤保存。
變壓器有載分接開關測試儀廠家開關的動作原理及數據分析

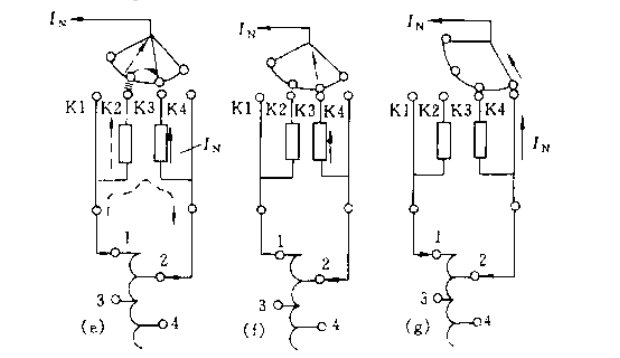

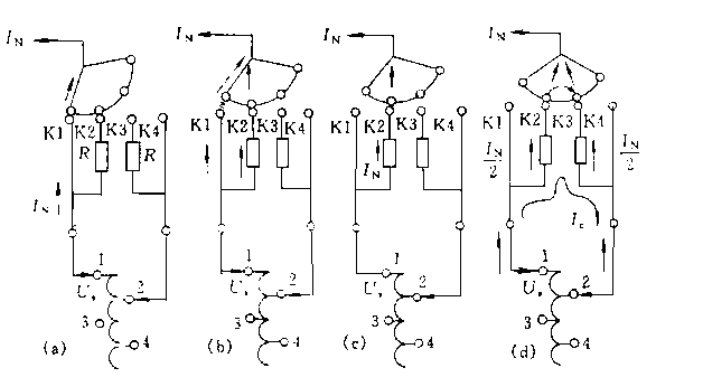

下圖是一相開關的動作原理

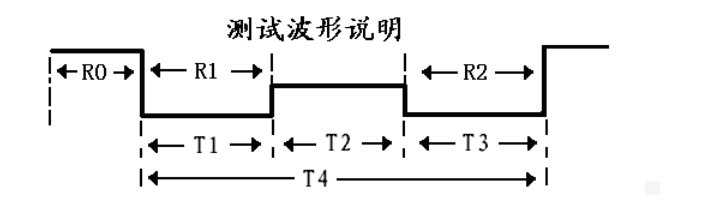

開關的動作是由a b c d e f g的順序依次動作，儀器測試出來的波形如下：
R0：線圈電阻和連線電阻（不計）.
R1：第一個過渡電阻阻值.
R2：第二個過渡電阻阻值
T0：同期性（以A相為參考點）
T1：第一個電阻運行時間
T2：第一個電阻與第二個電阻并聯運行時間（橋接時間）
T3：第二個電阻運行時間
T4：整體過渡時間
變壓器有載分接開關測試儀廠家上位機的安裝
在儀器內面配置的U盤插上電腦，打開U盤，復制文件
到計算機的桌面即可。
雙擊文件出現
打開U盤，查找可以分析的文件（可以根據時間 檔位來查找）點擊文件出現
光標移到波形中間，顯示的是哪個點的時間和阻值。
點擊轉換WORD文檔顯示:
文件在U盤內面，要打開WORD文檔顯示測試的報告。
變壓器有載分接開關測試儀廠家操作時需注意事項：
①. 儀器可帶線圈進行測量，但嚴禁帶電測量，并斷開測試端的連線；
②. 帶繞組測試時，變壓器的非測試端應三相短路接地，儀器的O端不要接地；
③. 對于長時間未動的有載開關，測試前應多次轉換開關，磨除觸頭表面氧化層及觸頭間雜質；
④. 使用前，儀器的接地端子必須接好地線；
⑤. 不能將兩組以上的線連在一起作為一路測量，不用的線要開路；
⑥. 測試過程中，不允許拆除測試線；
⑦．測試結束后，先關閉儀器再拆除所有接線。
