二次回路多點接地故障查找儀廠家簡介
武漢摩恩提供二次回路多點接地故障查找儀廠家價格，二次回路多點接地故障查找儀廠家報價，產品選型，技術支持，采用電流分流方法對被測系統是否存在多點接地故障進行判斷及故障定位。
公共回路N線多點接地是指三相四線接線的電壓電流互感器繞組公共回路中性線存在兩個或多個接到廠站接地網（或MEZN-5500）的接地點，并且從互感器落地端子箱到電能表電壓公共回路中性線存在一個以上的接地點。
在電力系統中，公共回路對保障系統安全運行起到非常重要的作用。系統正常運行情況下，為了保證人身和設備的安全，《電力作業現場安全規程》規定互感器公共回路的一個電氣連接必須有一個可靠的接地點。同時為了保證繼電保護和自動裝置的正確工作，要求回路一點接地。但是，變電所公共回路連接設備繁多，延伸范圍廣，常常由于人為的接線錯誤或一些不可避免的自然規律，如絕緣的老化等，出現在一個電氣連接的公共回路中出現多點接地，而且系統的公共回路大部分在室外，絕緣損壞的幾率大，多點接地導致保護的不正確動作，造成大面積停電事故在系統屢屢發生。
MEZN-5500 配備高精度鉗表，通過對N線電流的監測及對公共回路、其他回路的實時監測，重點解決電力系統公共回路的兩點接地和多點接地等疑難故障，真正解決了運行及檢修人員的后顧之憂。
本裝置以系統安全為首要前提，按行業標準的zui高要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。
二次回路多點接地故障查找儀廠家裝置構成及原理
2.1 裝置的構成：

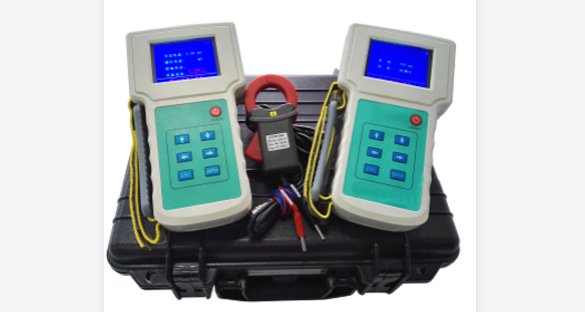

本裝置由MEZN-5500分析儀、查找儀和信號采集器（鉗表）三部分組成。

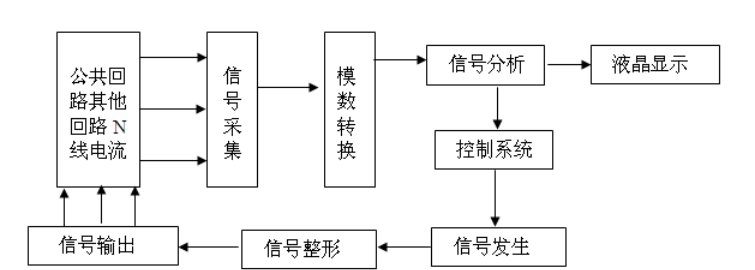

MEZN-5500分析儀原理圖

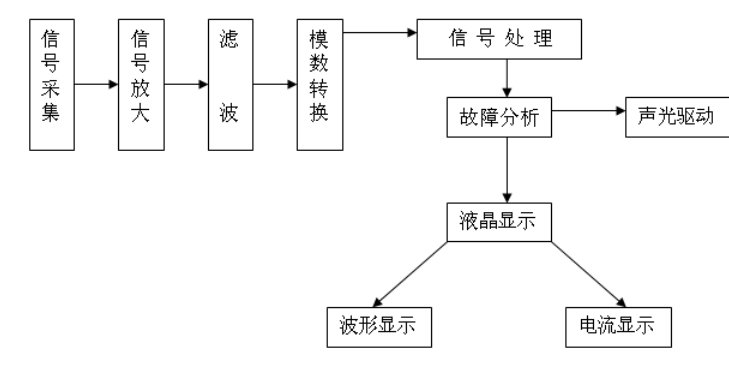

二次回路多點接地故障查找儀原理圖
MEZN-5500分析儀功能：MEZN-5500分析儀判斷被測公共回路接地系統是否存在多點接地，如果存在多點接地，會在MEZN-5500接地線上施加一低頻小電流信號以供探測儀實現故障點的定位。
查找儀功能：當被測系統存在多點接地故障時，使用探測儀來進行故障點的定位。
鉗表：鉗表為高精度電流采集器，將電流信號轉化為電壓信號供分析信與探測儀分析。
2.2 檢測原理
MEZN-5500便攜式多點接地故障查找儀采用電流分流方法對被測系統是否存在多點接地故障進行判斷及故障定位。
MEZN-5500分析儀會向被測公共回路系統施加一低頻直流電流信號，單點接地時，該電流信號只能從MEZN-5500接地線流過，該電流大小與施加信號源大小相等；而多點接地故障時，該信號源電流除了在MEZN-5500接地線流過外，還會從其它接地線流過，因此通過對已知信號源與MEZN-5500接地線測試信號大小的對比即可實現多點接地與否的判定。

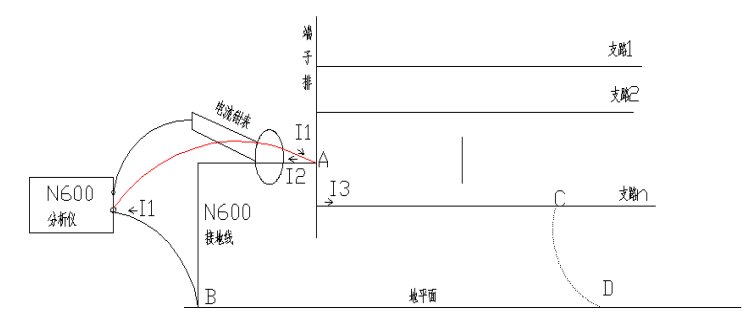

下圖為MEZN-5500分析儀判斷系統多點接地示意圖：
如上圖示，當系統為單點接地時，C與D處于斷開狀態，I1＝I2，電流鉗表所測電流為0；
當系統存在多點接地時，多點接地點發生在C與D處，則I1＝I2+I3，電流鉗表所測得電流為I1－I2＝I3，此電流變化頻率與信號電流頻率一致，根據這一特性可以判斷系統存在多點接地。
當系統發生多點接地故障后，可使用探測儀對其它接地線逐一檢測，對于沒有發生多點接地故障的支路，檢測不到信號電流，如圖中的支路1與支路2；而對于發生多點接地故障的支路，探測儀檢測到信號電流I3，如圖中的支路n，通過對此電流分析從而實現接地故障點的定位。
二次回路多點接地故障查找儀廠家主要功能
1.多點接地故障分析功能，MEZN-5500分析儀通過對MEZN-5500及其它接地回路的電流分析，判斷二次回路接地系統是否存在多點接地故障；
2.電流顯示功能，MEZN-5500分析儀可以顯示信號電流大小、MEZN-5500接地線分流信號大小及其它接地回路的分流電流大?。?br />
3.高精度電流表功能， MEZN-5500查找儀通過配備不同型號的交直流鉗表可以實現高精度交直流電流鉗表功能；
4.分析儀根據現場的實際情況智能產生信號電流，且zui大功率小于0.02W，保障直流系統的安全、可靠運行。
5.工程力學的外形設計、人性化設置、友善的人機界面。使用舒適、小巧精致、攜帶方便。
6.工業標準設計，選用zui上乘的進口元器件，裝置本身可靠性極高。
7.科學的管理保證產品的高性能。
