蓄電池內阻測試儀廠家簡介
武漢摩恩提供蓄電池內阻測試儀廠家價格、蓄電池內阻測試儀廠家報價，產品選型，技術支持，可通過測量端電壓、查看電解液密度、液位、溫度等了解電池狀態，對蓄電池組以規定的恒定電流進行放電，同時監測每一節蓄電池的電壓
本手冊為MEZN3914蓄電池內阻測試儀的使用指南，請?jiān)诓僮魇褂脺y(cè)試儀前仔細閱讀本手冊。

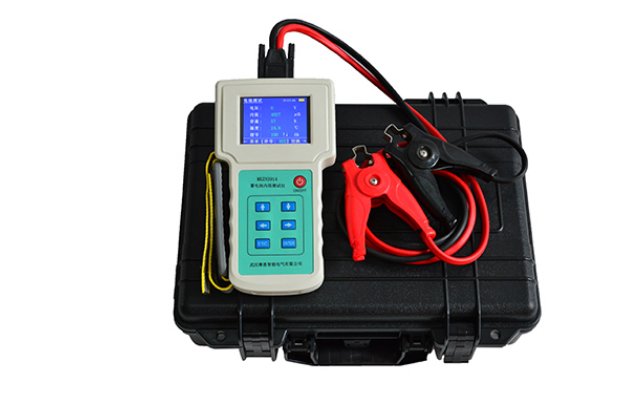

整機圖片：以實物為準。
蓄電池內阻測試儀廠家主機部件
2. 1 USB接口：用來通過U盤上傳測試數據或程序更新；
2. 2 測試接口：連接測試夾具；
2. 3 充電接口：連接設備充電器；
2. 4 LCD： 3.5寸彩色TFT液晶屏，分辨率320*240；
2. 5 鍵盤：共7個按鍵。定義如表一。
表一 鍵盤功能一覽表
|
分類
|
符號
|
功能
|
|
方向鍵
|
▼ ▲
|
1.上下移動光標選擇選項。
2.在某些頁面可執行翻頁功能。
|
|
特殊鍵
|
? ?
|
1.菜單切換。
2.在整組測試頁面，可用來查看之前測試的數據
3.在節數設置頁面，可移動光標。
|
|
[Enter]
|
1.內阻測試。
2.確認當前選擇。
|
|
[Esc]
|
1.退出或者返回上一級。
2.中斷當前工作。
3.在整組測試界面下，長按ESC可刪除當前選擇的數據。
|
|
電源鍵
|
電源開關,每次按下依次開打開/關閉電源。
|
蓄電池內阻測試儀廠家主要功能特點
1.可對蓄電池電壓、內阻進行測試；
2.?自動識別不同電壓等級的蓄電池；
3.內置電池內阻基值表，供客戶參考分析；
4.可對蓄電池進行容量預估；
5.具有蓄電池反接保護；
6.對判別結果或故障進行蜂鳴器及畫面文字提示；
7.支持以蓄電池組方式存儲數據，方便客戶瀏覽蓄電池組的各個電池?cái)?shù)據；
8.支持站點名稱和組編號英文輸入；
9.鋰電池充電狀態指示；
10.自動待機功能，10分鐘無操作自動關機；
11.數據記錄存儲功能；
12.強大的上位機分析功能。
國家電力行業標準：DL/T1397.5-2014，國家電網公司企業標準：Q/GDW1901.5-2013是依據該產品的技術性能和功能等基礎上起草并編寫。
蓄電池內阻測試儀廠家內阻測試說明
電池內部阻抗，也稱為內阻，是一項影響電池性能的關鍵指標。測試電池內阻以判斷電池供電能力已經是業內的共識。影響電池內阻的因素有：電池尺寸、工作時間、結構、狀況、溫度和充電狀態。
對于一個充滿電的電池，當電池放電時，其內阻逐步緩慢增大；當電池放電達到一定程度后，內阻的變化量才急速增大；當電池放完電后，其電阻比完全充電狀態時大2~5倍。
電池溫度也影響內阻的測量，但只在冰點以下才比較明顯。在32℉以下，溫度對內阻的影響很大，在-20℉時的內阻是原來的兩倍。這就是為何在冬季電池的能量要小很多。
電池的使用時間也會影響其內阻。電池使用時間越長，隨著鹽化增加內阻越大。內阻增加的多少與電池的使用和維護方法有關。電池的整體狀況（例如機械裝置失效）也會影響電池的內阻。某些失效模式會使電池內阻增加。
由于不同廠家在生產電池時，工藝、配方的不同，造成同樣容量的電池內阻有所差異，對電池好壞的判斷不應完全拘泥于電池內阻的絕對值，還應參考電池內阻的變化趨勢。當電池內阻超過初始內阻的1.25倍時，電池就已經不能通過測試，當電池內阻變化到初始內阻的2倍后，電池結構容量就不足80%。
本內阻儀的采用瞬間放電法對電池進行內阻測量。對蓄電池的實際工作情況進行分析研究可以發現，蓄電池的端口對外電路呈現阻抗特性。在實際的使用中，蓄電池的電極，連接線等構成的電感，由于使用頻率低，引線短，電感很微弱，一般在分析和研究中不予考慮。
一般我們都將蓄電池的電阻分為金屬電阻，也即是歐姆電阻；電化學電阻，包括電化學反應電阻和粒子濃差極化電阻。關于容抗部分，法拉第電容因?yàn)槠浜銐禾匦?，可以將其等效為一個電壓源。另外，將其他容抗都等效變化為多個電容并聯形式，則電池的等效模型可以簡化如圖1所示。

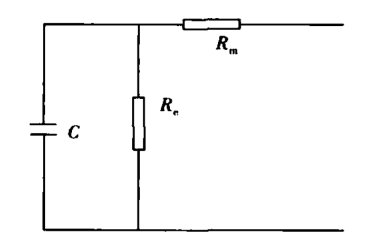

圖1 蓄電池簡化等效模型

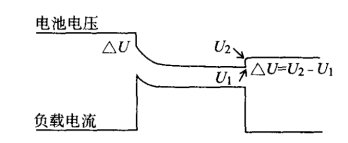

Rm為金屬電阻，這部分的電阻只是隨著金屬的腐蝕、蠕變、硫化等因素而緩慢地變化著。電化學電阻Re則是隨著容量的狀態而時刻發生著變化的，但是這部分的變化又為并聯著的電容的容抗變化所掩蓋著。在交流情況下，由于電容 C 比較大，大部分電流流經電容，而 Re上分流較少，此時檢測到的實際上是由Rm和C串聯的阻抗，而 Re被忽略了。為了避開C的分流，直接由電池產生一個瞬時的大放電電流，然后測出電池極柱上電壓的瞬間變化，如圖2所示，可以推導出相應的內阻。

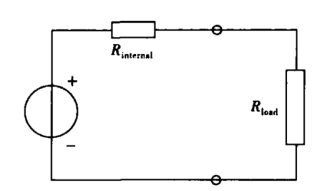

在瞬間直流情況下，蓄電池的等效模型可以認為是一個電壓源和內阻串聯 (戴維南等效模型 )所構成，如圖3所示。
ΔU=RinternalI從而有Rinternal=ΔU/ΔI
