電纜震蕩波局放電云測試儀廠家簡介

來源：6w1o9.cn    更新時間：2020-05-11

電纜震蕩波局放電云測試儀廠家簡介
武漢摩恩提供電纜震蕩波局放電云測試儀廠家價格、電纜震蕩波局放電云測試儀廠家報價，產品選型，技術支持，本電纜震蕩波局放電云測試儀可用于10kV及以上電力電纜進行現場交流耐壓試驗、局部放電現場檢測及故障定位。本系統滿足目前電力系統市場需求和現運行的電纜基本都進入“中年期”需要及時的檢測和維修，本設備將耐壓試驗、局放檢測、故障定位等功能集一身，極大的簡化了系統設備運輸、現場試驗安裝、降低了試驗成本。帶來豐厚的經濟效益和科研價值。

電纜震蕩波局放電云測試儀廠家系統軟件功能
1）本系統適用于220kV及以下電壓等級電纜PD現場檢測及定位。
2）本系統采集部分實現無線數據采集，增強了系統和操作人員的安全性。
3）本系統提供參數設置模塊、信號采集模塊、數據分析及譜圖顯示、數據存儲、離線數據回看、分析、處理計算放電位置，可對局放故障進行定位。
4）本系統提供放電譜圖、故障定位譜圖、放電相位譜圖、放電次數譜圖、放電類型識別等功能。
5）本系統具有數字濾波、動態(tài)閾值、小波分析、時延鑒別、相關分析等抗干擾功能，可根據信號特征，對放電脈沖和干擾脈沖進行取舍和鑒別，以及通過簡單模式識別進行PD類型識別。
6）本系統根據阻尼振蕩電壓波形與局部放電信號關系圖以及定位譜圖確定局部放電的類型，對電纜的整體絕緣狀況和壽命做更有效的評估和預測。

電纜震蕩波局放電云測試儀廠家系統連接及試驗步驟

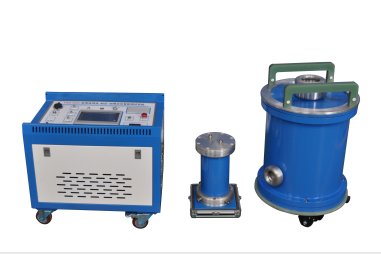

ME-OWST電纜現場PD檢測及故障定位系統構成照片如圖3-1所示。ME-OWST電抗器與分壓器及采集單元通過阻塞阻抗連接，并且連接好低壓接線。ME-OWST電源控制主機電源輸出與分壓器及采集單元連接，采集單元的PD采集控制線、分壓器輸出線都與ME-OWST電源控制主機相連，PD信號通過無線方式傳輸。電纜試品與分壓器高壓端進行連接。試驗開始前，須檢查系統所有連線是否正確，檢查核實準確無誤后進行試驗。
試驗步驟：
檢查接線準確，要求試驗區(qū)內所有人員撤離。
打開系統主機電源開關，并開啟下位機電源。
打開系統軟件，完成所有參數設置并核查。
使用方波校準儀進行校正，校準完成后撤下校準儀。
操作系統軟件進行升壓，完成試驗，系統將試驗數據自動保存。
試驗完成后可立即進行分析，也可隨后完成分析并形成報告。

電纜震蕩波局放電云測試儀廠家現場試驗流程

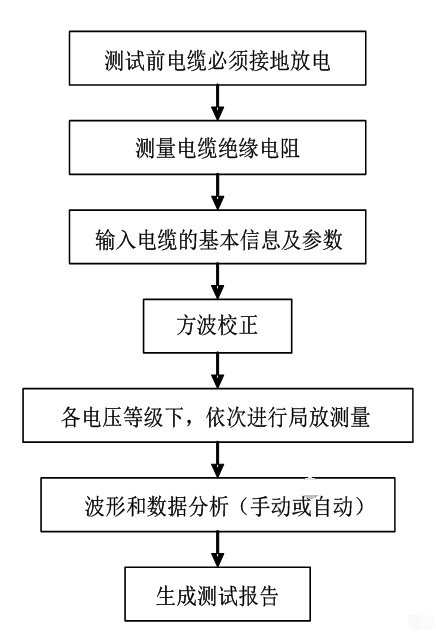

振蕩波電壓下電纜局放檢測及定位系統的測試操作流程如圖5-2所示：

圖5-2 ME-OWST現場試驗流程圖


圖5-2 ME-OWST現場試驗流程圖

ME-OWST電纜震蕩波局放電云測試儀設備清單

序號	設備名稱	數量	備注
1	電源控制主機	1	耐壓及局放試驗
2	電抗器	1	無局放諧振電抗器
3	分壓器	1	無局放電壓及局放采樣
4	電抗器和分壓器連接件	2	高壓連接件1、地線1條
5	方波校準器	1	20pC-20nC
6	信號及電源電纜	4	輸入電源線1條、電源輸出線1條、分壓器線1條、PD信號線1條、
7	電纜PD檢測及故障定位系統軟件	1	在ME-OWST電源控制計算機內
8	工具箱	1	安裝工具及連接線

ME-OWST電纜局放檢測及故障定位系統設備一套，本系統設備清單如表5-1 ME-OWST設備清單表所示：
表5-1 ME-OWST設備清單表
