大電流發生器產品結構

來源:6w1o9.cn    更新時間:2020-08-12

    SQL-82大電流發生器屬于JT型可移動式結構,它由儀表指示燈板和操作板組成,儀表指示燈板分大、小量程的兩塊電流表和大小量程的選擇開關(鈕子開關),綠色指示燈指的是電源信號,紅色指示燈指的是工作信號。操作面板由啟動按鈕(綠色)、停止按鈕(紅色)以及工作系統組成。

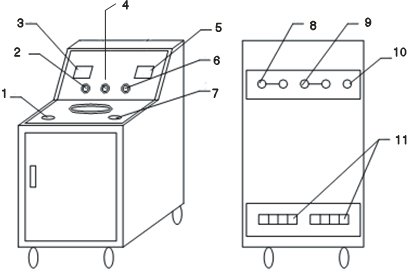

    SQL-82大電流發生器采用一次接線柱輸入方式,下端有大電流發生器二次輸出大電流接線端(有開門接線式和不開門接線式),其整個結構如圖:
大電流發生器結構

1.啟動           2.電源信號燈     3.5 電流表       4.電流選擇 開關
6 輸出信號       7停止按鈕        8.電源接線端子   9儀表接線端子
10外殼接地端子   11. 輸出接線排   11.輸出接線排
