MEH-BC2無線高低壓CT變比測試儀工作接線

來源:6w1o9.cn    更新時間:2018-05-09

MEH-BC2無線高低壓CT變比測試儀工作接線
4.1.接線端口
測試儀的工作接線是使用前的關鍵操作,如果接線錯誤會導致測量結果錯誤,帶來不必要的后果。面板圖如圖1所示:

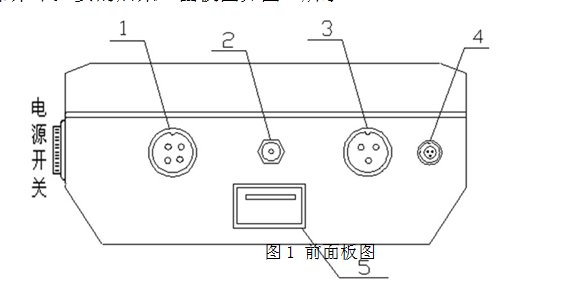

圖1 前面板圖
1—低壓一次鉗表輸入。     2—無線通訊天線。
3—低壓二次鉗表輸入。     4—GPS天線
5—USB口:U盤數據輸出。

4.2.接線
4.2.1 高壓鉗表與主機采用無線傳輸,不需要接線。
4.2.2 低壓一次鉗表與主機低壓一次鉗表輸入口(四芯)接好。(選配功能,只有在測量低壓變比時使用)
4.2.3 低壓二次鉗表與主機低壓二次鉗表輸入口(三芯)接好。
4.2.4 高壓鉗表卡高壓電流,低壓鉗表卡低壓電流。
注意:將鉗型電流互感器插頭插入插座后,須右旋鎖緊螺母,使之鎖緊,以保證接觸良好。
