MOEORW-8560P 電能表測試系統三相三線高壓電能表經鉗表接入接線

來源:武漢摩恩    更新時間:2018-04-24

MOEORW-8560P 電能表測試系統三相三線高壓電能表經鉗表接入接線

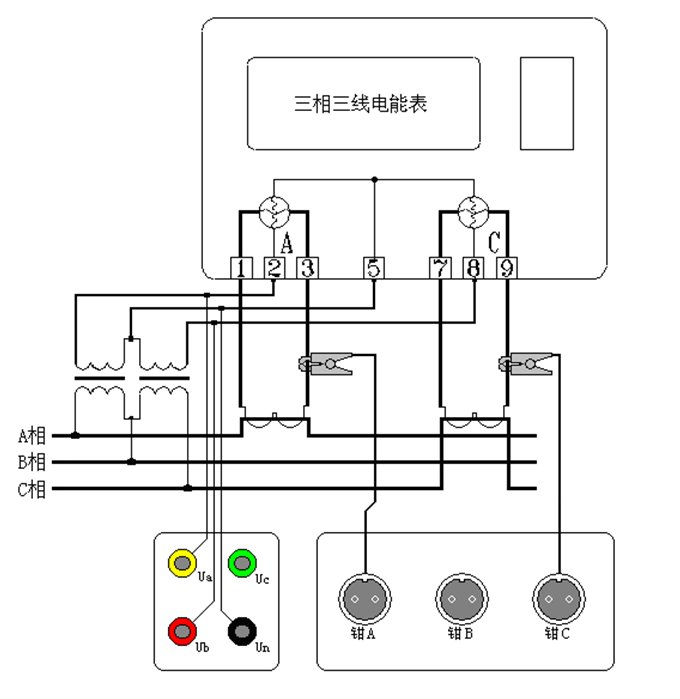

三相三線高壓電能表經鉗表接入接線如圖二十三所示:

圖二十三、三相三線高壓電能表經鉗表接入
先將電壓線首端的黃、綠、紅插棒分別接到電能表測試系統面板相應的Ua、Un、Uc電壓端子上(即黃色插棒接到電壓端子Ua上,綠色插棒接到電壓端子Un上,紅色插棒接到電壓端子Uc上,Ub端子不接線),電壓線末端的黃、綠、紅鱷魚夾按顏色分別接到被測表表尾的A、B、C三相電壓線上;再將A、C兩相的鉗形互感器插到有相應標號的接口上,然后用鉗形互感器卡住對應相的電流線即可。(注意:極性一定要接正確,鉗形電流互感器標有A、C的一面為電流流入端,N的一面為流出端)。
打開電能表測試系統開關,先按照被測表參數將“參數設置”屏中相應的參數設置正確,然后,即可進入相應的界面進行測試。
