MOEORW-8302 CT PT分析儀PT勵磁試驗接線圖

來源:武漢摩恩    更新時間:2018-04-24

MOEORW-8302 CT PT分析儀PT勵磁試驗接線圖

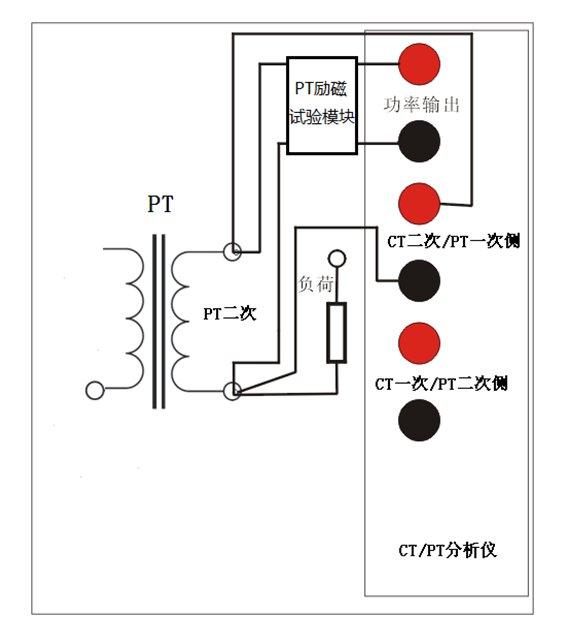

在進行PT勵磁試驗時請按照圖3.10連接CTPT分析儀和被測PT。
執行PT勵磁試驗時,需要外接PT勵磁試驗?zāi)K,以防止發生高頻振蕩,造成測試結果的電流過大
具體接線步驟和說明如下:

圖3.10 PT變比與極性試驗接線圖
1)將PT二次側的一端連接至CTPT分析儀CT二次側/PT一次側黑色端子
2)將PT二次側另一端連接至CTPT分析儀CT二次側/PT一次側紅色端子
3)將PT勵磁模塊的黃色/黑色線連接至分析儀的功率輸出
4)將PT二次側的一端連接至PT勵磁模塊的紅色插座
5)將PT二次側的另外一端連接至PT勵磁模塊的黑色插座
6)將CTPT分析儀的接地柱連接到保護地PE
7)將按照圖3.10所示,斷開被測PT二次側和二次負荷的連接
8)為了消除接觸電阻對線圈電阻測量的影響,在連接CTPT分析儀的端子時,CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側,如圖3.4。

注意:PT勵磁試驗完成后,PT一次側可能有高壓殘留,一定要對PT一次側進行放電,否則將一次側再連接到儀器時,可能造成儀器損耗
