MOEORW-8302 CT PT分析儀PT匝數比,極性試驗接線圖
在進行PT變比或極性試驗時請按照圖3.9連接CTPT分析儀和被測PT,這兩個試驗項目的接線方式是一致的
具體接線步驟和說明如下:

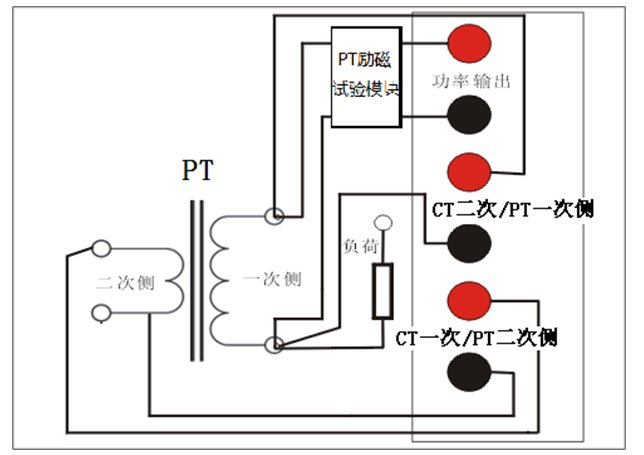

圖3.9 PT變比與極性試驗接線圖
1)將PT二次側的一端連接至CTPT分析儀CT一次側/PT二次側黑色端子
2)將PT二次側另一端連接至CTPT分析儀CT一次側/PT二次側紅色端子
3)將CTPT分析儀的接地柱連接到保護地PE
4)將按照圖3.9所示,斷開被測PT二次側和二次負荷的連接
5)將CTPT分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至PT一次側的一端,參見圖3.9
6)將CTPT分析功率輸出和CT二次側/PT一次側的紅色端子連接至PT一次側另一端
7)為了消除接觸電阻對線圈電阻測量的影響,在連接CTPT分析儀的端子時,CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側,如圖3.4。
