MEBP-200P互感器綜合測試儀低頻法測試原理

IEC60044-6 標準（對應國家標準 GB16847-1977）聲稱，CT的測試可以在比額定頻率低的情況下進行，

避免繞組和二次端子承受不能容許的電壓。

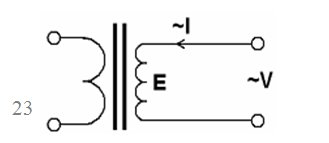

CT伏安特性測量的原理電路如下圖：CT一次側開路，從二次側施加電壓，測量所加電壓 V 與輸入電流 I

的關系曲線。此曲線近似 CT 的勵磁電勢 E 與勵磁電流 I 的關系曲線。

設 CT勵磁繞組在某一勵磁電流 I 時的激磁電感為 L，激磁阻抗為 Z，則：

        V = I?Z
電感 L與阻抗 Z之間具有下述關系：
         Z = ω?L = 2πfL
則：V= I?2πfL
由公式中可見在某一激磁電感L時所加電壓V與頻率 f 成正比關系。
假設當 f = 50Hz時，為達到勵磁電流 Ix，所需施加的電壓 Vx為 2000V
Vx = Ix?2 π f L = 2000V，
若施加不同頻率：
f = 50Hz，Vx ＝ 2000V
f = 5Hz， Vx ≌ 200V
f = 0.5Hz，Vx ≌ 20V
由此可見需要使 CT進入相同飽和程度，施加較低頻率信號所需電壓可以大幅度降低這就是變頻法的基本

原理。
在此必須嚴格注意，所需電壓并非與頻率呈線性比例關系，并非隨著頻率等比例降低，需要嚴格按照互

感器的精確數學模型進行完整的理論計算。
