◇測量系統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入，鉗在單相x點上、綠夾子為測量，鉗在a點上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側A相上。
◇接地導線為10米、5米、3米可根據變壓器的大小選用不同長度。
◇儀器的接地由測量線導入。如下圖
9-1 a-x測量接線示意
◇測量系統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入，鉗在單相y點上、綠夾子為測量，鉗在b點上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側B相上。
◇接地導線為10米、5米、3米可根據變壓器的大小選用不同長度。
◇儀器的接地由測量線導入。如下圖
9-2 b-y測量接線示意圖

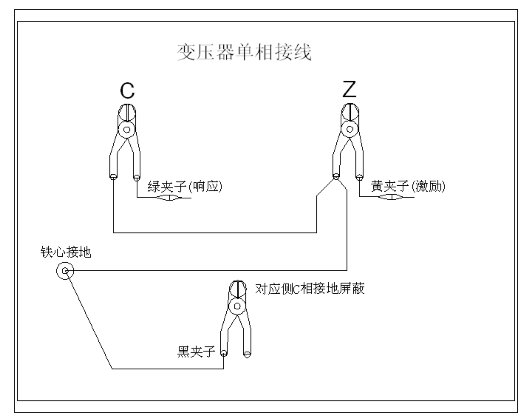

◇測量系統共一點接地，取變壓器鐵芯接地。
◇黃夾子為輸入，鉗在z點上、綠夾子為測量，鉗在c相上。
◇地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再由一根地線轉接到鐵芯接地。將黑夾子連接至鐵芯接地，鉗在低壓側C相上。
◇接地導線為10米、5米、3米可根據變壓器的大小選用不同長度。
◇儀器的接地由測量線導入。如下圖
