MEBC-II全自動變比組別測試儀操作方法

來源：武漢摩恩    更新時間：2018-04-11

MEBC-II全自動變比組別測試儀操作方法

1．聯線： 關掉儀器的電源開關，按下面的方法接線。

          單相變壓器                       三相變壓器

   儀器                  變壓器          儀器            變壓器

A                     A             A                    A

B                     X              B                    B

C                     不接           C                    C

a                     a              a                    a

b                     x              b                    b

c                  不接              c    ___             c

變壓器的中性點不接儀器，不接大地。接好儀器地線。將電源線一端插進儀器面板上的電源插座，另一端與交流220V電源相聯。

注意：切勿將變壓器的高低壓接反！

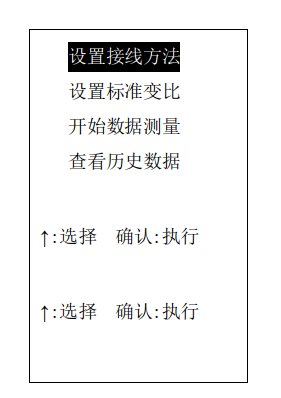

2.打開儀器的電源開關,稍后液晶屏上出現主菜單，如下圖

選中的菜單反向顯示（黑底白字）

此時可  按 “ ↑”鍵 選擇功能菜單

    按 “確認”鍵 執行相應功能

注：    按下按鍵，放開按鍵，為一次按鍵輸入

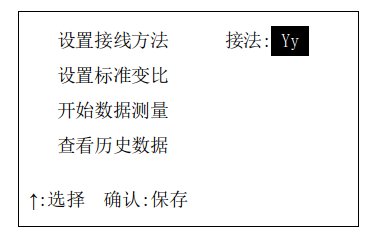

3．接法設置,進入接線方法設置后，液晶屏顯示如下

此時   按“ ↑ ” 鍵選擇接法

按“確認” 鍵保存接法，返回主菜單

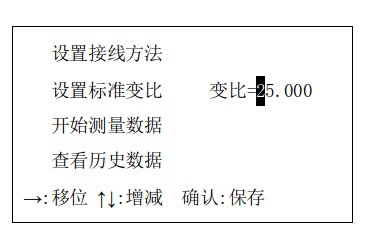

      4．設置標準變比,進入標準變比設置后，液晶屏顯示如下

此時 按“ → ”鍵選擇數據位,選中的數據反向顯示

   按“↑”“↓”鍵修改數據。

選中數字后，按“↑”“↓”鍵，數字由0到9循環變換，如果是第一位，數字只能由1到9循環變化，不會出現0 。

選中小數點后，按“↑”“↓”鍵，小數點循環移動。

設置接線方法

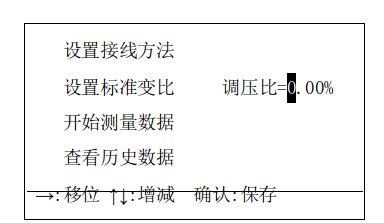

如果變壓器有檔位,這里設定的標準變比,是中間檔的標準變比。按“確認”鍵保存變比后，液晶屏顯示如下

調壓比的設置方法和標準變比的設置方法相同。

如果變壓器有檔位，按實際值設定，反之，設定為0.00%。按“確認”鍵保存調壓比后，返回主菜單

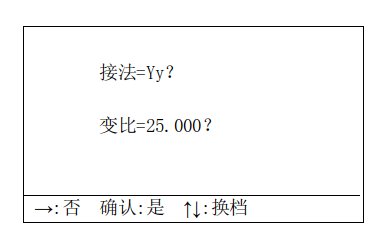

5.開機預熱5分鐘后，選擇“開始數據測量”，按“確認”鍵后，顯示如下

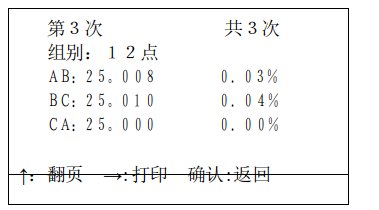

屏幕上顯示的變比值是本次測量需要的實際標準變比值，按“↑”“↓”鍵可以修改此值。每次修改的幅度=設置的標準變比×調壓比。測量完成后,顯示如下

每次測量完成后，儀器自動保存數據，zui多保存30個數據,超過

3０后，本次數據存入第30次，第一次數據清除，即先進先出。

第一行左邊顯示本次數據在歷史數據中的位置，右邊顯示歷史數據的個數。

第二行為組別。

第三行左邊為AB相的變比,第三行右邊為AB相的相對誤差,依此類推。    

如果測單相變壓器,只有前三行顯示。

如果實測變比的相對誤差大于１0 %,顯示“＞１０％”, 如果實測變比的相對誤差小于-１0 %,顯示“<-１０％”。

按“↑”鍵，查看數據。

按“←”鍵，進入打印菜單，可打印本次數據，打印全部數據，可清除全部歷史數據。

按確認鍵，返回主菜單。
