1、接線：把被測試品通過專用電纜與本機的測試接線柱連接， 測試電纜的大插片連接電流端，小插片
連接電壓端。連接牢固，防止松動。
同時把地線接好。線鉗端分別夾在測試試品的線圈電阻兩端。具體接線方法參見下面連接圖以YND11變壓
器為例。以下示例接線為測量zui少接線，不用繞組引出懸空即可。
將本機附帶電源線連接至交流電源輸入口。打開電源開關液晶被點亮。
（如果誤將電源接成AC380V那么儀器內部保護起作用蜂鳴器將一直報警）。

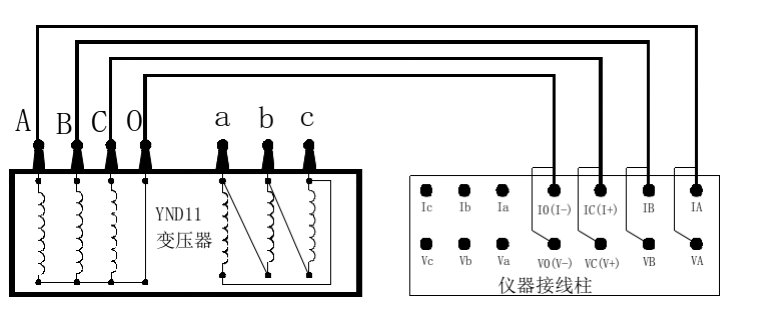

三通道測量接線：（YN繞組的同時測量）接線見圖二
圖二
YN繞組的逐項測量：（YN繞組各相的分別測量）接線見圖二

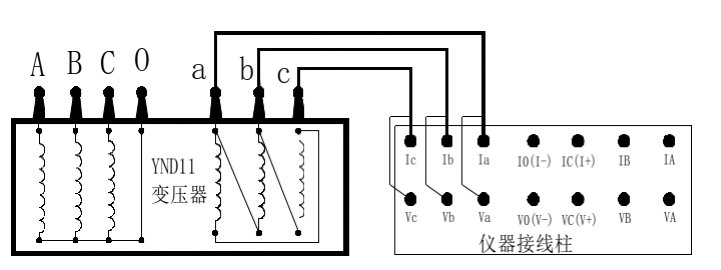

D繞組逐項測量：（ D繞組各相的分別測量）D繞組接線見圖三
圖三

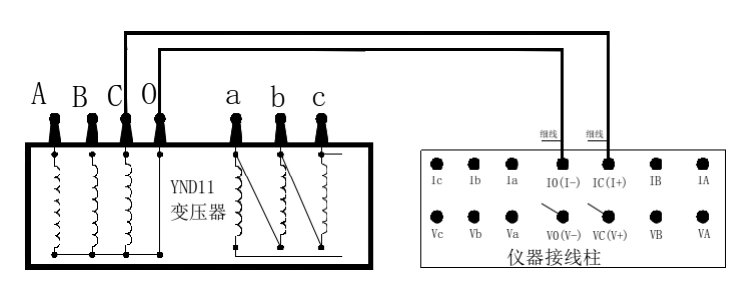

單通道直接測量接線：（YND11變壓器CO相測量）見圖四。
圖四

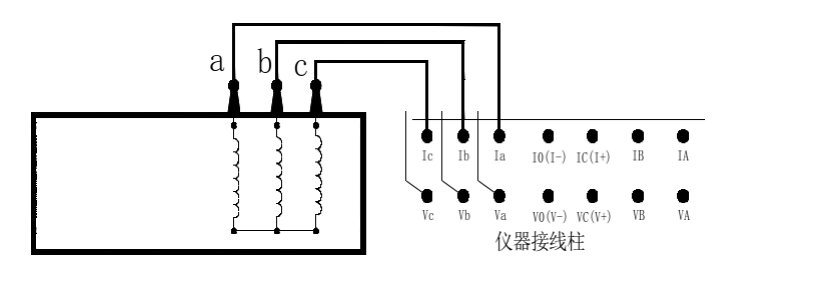

Y繞組逐項測量：（ Y繞組各相的分別測量）Y繞組接線見圖五
圖五

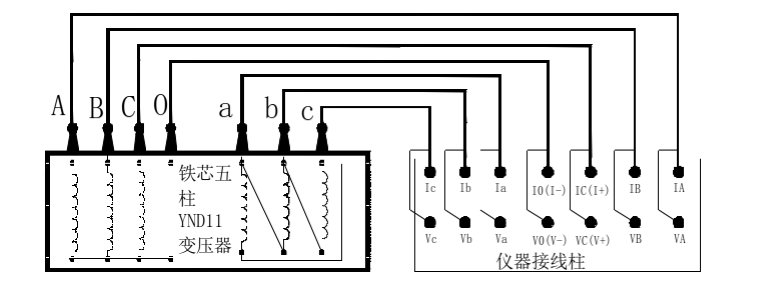

鐵芯五柱YND11變壓器助磁測量接線：（可選項和逐項助磁測量低壓繞組）
見圖六（I）
圖六（I）

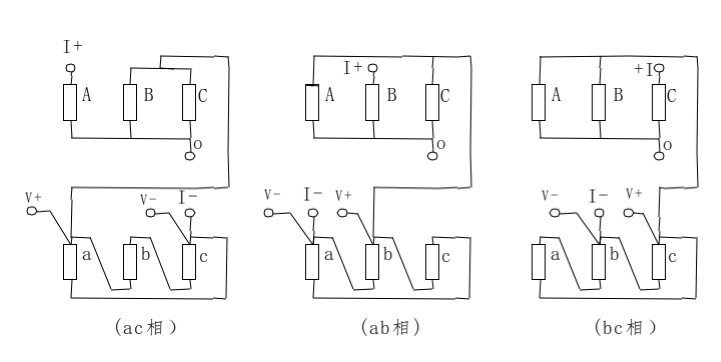

對于鐵芯五柱YND11變壓器助磁測量手動接線：
可以依照圖六（II）的外接線方法接線采用單通道方法進行測量。
圖六（II）

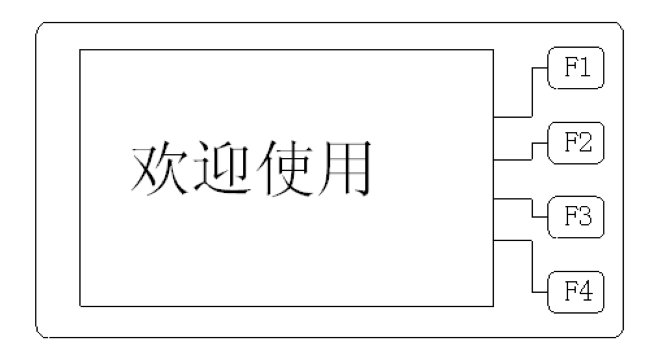

2．開機界面：打開電源開關，顯示屏上會顯示如圖三界面，停留大約3秒鐘會自動跳過進入選擇設置主
界面如圖七：
圖七

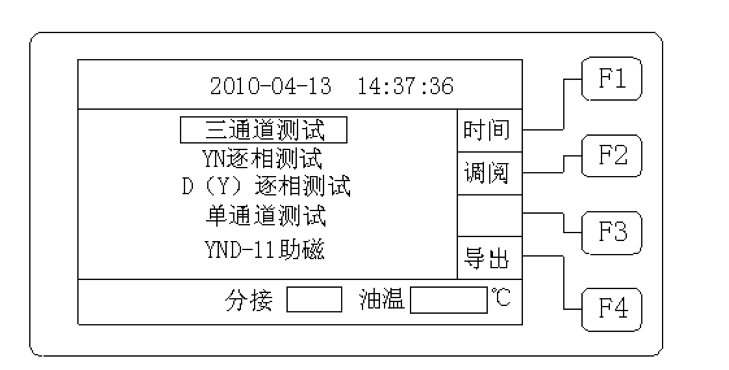

3．測量方式選擇：顯示屏上顯示如圖八界面，這時可通過選擇鍵對所需測量方式進行選擇，每按一次，
顯示屏上會循環選中相應的方式。細心檢查連接測試電纜與選擇方式是否一致，檢查無誤方可進行測試
。否則會錯誤測量，影響測試結果的準確性。
圖八
4．測試：當選擇好測量方式內容后，按下測試鍵就開始測試。如果選擇方式為：

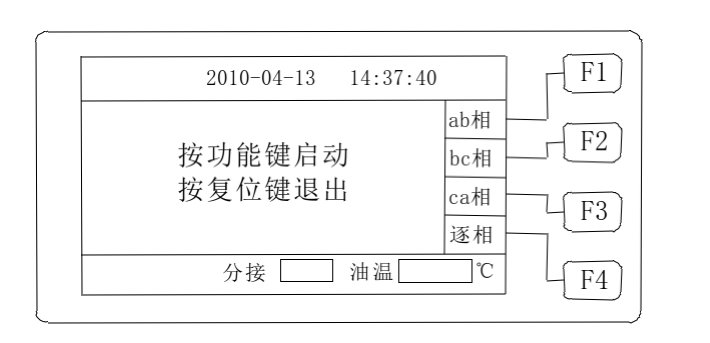

“YND-11助磁”此時不會直接測試，儀器會彈出助磁選擇界面參見圖九，此時按相應功能鍵啟動相應功
能的測試。
顯示屏指示充電電流值同時提示“正在充電 … ”，系統時鐘開始計時顯示從充電開始測試的時間，滿
一小時從零重新開始計時，不影響測試進程。當電流穩定后顯示屏顯示所使用的測試電流，同時提示“
正在測試”，之后顯示相應測試方式的界面，觀察測試電流值和電阻值穩定，儀器連續測試。
圖九

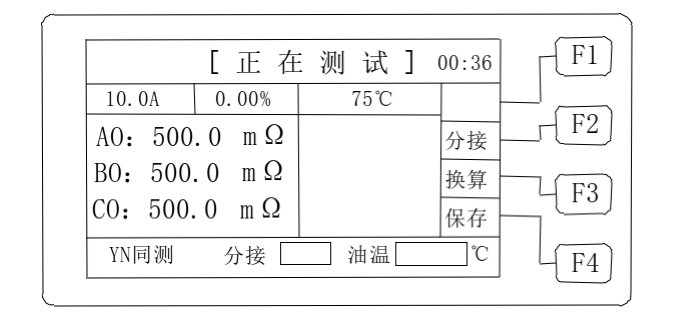

三通道測量界面：見圖十
測量顯示三相測試阻值及自動計算三相不平衡率
圖十

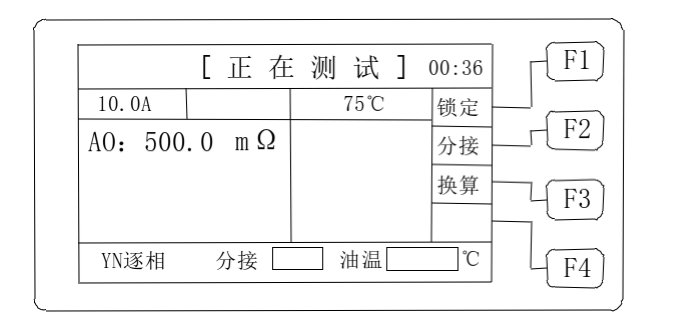

逐相測量界面：（例YN逐相測試）見圖十一

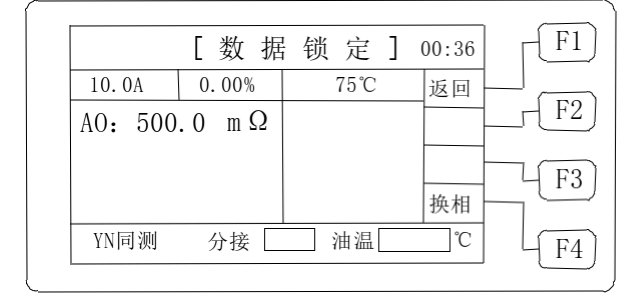

此時需操作員判斷數據穩定性等待數據的可讀性，數據可讀后按“鎖定”鍵鎖定數據，見圖十二此時按
“換相”鍵進入下一相測試，按“返回”鍵將返回上一界面連續測試等待數據穩定。重復上面操作直到
三相測試完成，此時測量顯示三相測試阻值及自動計算三相不平衡率。
&
圖十一
'
圖十二
“復測”功能，在數據連續測量過程中，此時按“測試”鍵可以重新測量但電流維持不變。此功能可清
除內部緩沖區舊數據，重新測量新數據，用以達到可用數據的盡快穩定。
輔助功能，顯示如圖五后，按液晶右側輔助功能按鍵實現輔助功能。
“換算”功能鍵，輸入所測試品的當前溫度，從﹣199.9℃至+199.9℃，輸入完成，按“確認”鍵退出，

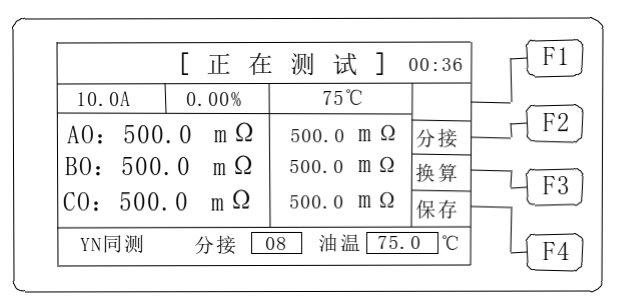

此時回到測試界面，測試界面將變?yōu)槿鐖D十三，顯示試品溫度和阻值及換算到75℃時的阻值，再按“換
算”功能鍵，可重新輸入換算。
“分接”功能鍵，輸入所測試品的分接位置，從01至60，輸入完成，按“確認”鍵退出，此時回到測試
界面，測試界面將變?yōu)槿鐖D十三。
“保存”功能鍵，按保存鍵將保存屏幕顯示的信息至內部存儲器，以方便調閱、打印、導入優盤等操作
。
(
圖十三
5．測試完畢后，按“復位”鍵，儀器輸出電流將與繞組斷開，同時放電，音響報警，這時顯示屏回到初
始狀態（圖四），放電音響結束后，可重新接線，進行下次測量或拆下測試線與電源線結束測量。
6．時間調整：在開機界面，按“時間”功能鍵，進入調整時間界面，調整完成時間，按“確認”鍵回到
開機界面，時間修改完成。
7．調閱數據：在開機界面，按“調閱”功能鍵，進入查看記錄界面，可循環查看，zui多可存儲查看100
組數據，按“退出”鍵回到開機界面。如果沒有數據供察查看將顯示“暫無記錄”然后自動退出到開機
界面。
8．導入優盤：在開機界面，按“導出”功能鍵，將導出儀器內存數據，如果沒有數據供導出將顯示“暫
無記錄”然后自動退出到開機界面。如果優盤未連接或連接故障則顯示“連接優盤”此時應插入優盤或
檢查連接。連接好后將自動將數據導入優盤。導入優盤的文件名稱定義如下：
首先以天為單位建立文件夾如：DT100408
其中“DT”為文件開頭固定格式；“10”為2010年后兩位；“04”為4月；“08”為8號。
然后以時分秒為單位建立文件如：SJ092458
其中“SJ”為文件開頭固定格式；“09”上午9點；“24”為24分；“58”為58秒。
建立文件以導出時間為建立時間。（系統默認）
9. “通訊”功能，儀器采用標準RS485接口，將儀器RS485接口與計算機
RS485接口連接，配合上位機操作軟件即可完成對儀器的通訊控制及測試數據的編輯打印等功能。通訊協
議參見附錄“通訊協議”
10. “打印”功能，測試完成顯示或調閱數據時按打印鍵將打印數據及信息。
