MOEORW-8570P電能質量測試系統

執行標準：GB/T 15945-2008、GB/T 18481-2001

產品別稱：電能質量測試系統、電能質量分析儀、手持式電能質量分析儀、諧波分析儀、掌上式電能質量分析儀、電能分析儀

產品特性：
※電壓：0-900V;
※頻率：42.5－69Hz；
※功率：有功0.01W、無功0.01Var；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

電能質量測試系統

產品用途
是一種集電能質量分析、電參量測試、電力矢量分析為一體的多功能測試電能質量測試系統。
該電能質量測試系統支持50Hz/60Hz電網工頻系統測量，它可記錄分析現場的諧波、電壓、電流、頻率、波動、閃變、電壓驟升驟降、功率和三相不平衡等所有電能質量參數，具備高級電能質量測量功能，同時提供了專業的上位機分析軟件進行二次分析，為用戶提供更準確的電力故障診斷分析。
配備高精度、高線性度的電壓互感器和鉗形電流互感器，使儀器對各種參量的測量精度更高，同時現場接線簡便。采用進口大屏幕彩色液晶作為顯示器，觸摸屏操作，中文操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。電能質量測試系統內置大容量掉電不丟失數據存儲器，可將現場測試數據海量保存，為上位機軟件的分析提供可靠的現場數據。

◆電能質量測試系統產品特點
1、多通道測量：4個電壓通道、4個電流通道同時測量。
2、電氣參數測量：可同時測量電壓幅值、電流幅值、相位、頻率、有功功率、無功功率、功率因數等參數；
3、可測量2-64次的電壓諧波和電流諧波含量；
4、可測量總諧波畸變率；
5、可測量并短時閃變（PST）、長時閃變（PLT）、電壓波動；
6、可測量正序電壓、負序電壓、零序電壓、電壓不平衡度；
7、可測量正序電流、負序電流、零序電流、電流不平衡度；
8、暫態參量測量功能，具備電壓驟升驟降事件記錄功能，并同時啟動自動錄波功能，將所發生事件的發生時間和實際波形記錄下來；
9、具有示波功能，可以實時波形顯示電壓電流大小和畸變情況，并可以在儀器上對電壓電流波形進行縮放；
10、六角圖顯示功能，可進行計量回路和保護裝置回路的矢量分析，進行錯接線檢查；
11、選配大鉗表可以進行低壓電流互感器的變比和角差測量；
12、諧波含量可以柱狀圖的形式顯示，視覺效果良好；
13、內置大容量數據存儲器，（存儲間隔1秒－1000分鐘可選）按1分鐘的時間間隔可連續存儲18個月以上；
14、10寸大屏幕彩色液晶屏顯示器1280×800；
15、電容屏觸摸操作，簡便易學；
16、支持鼠標操作，適應不同習慣的操作人員；
17、諧波測量時可按國標自動判別各次諧波含量是否超標并給出提示，一目了然；
18、諧波含有率國標查詢功能，可對國標允許值進行查詢；
19、具有42.5Hz-69Hz的頻率測量范圍，能夠?qū)?0、60電力系統進行測量。
20、數據可以存儲U盤，以便歷史查詢。
21、可配備專用數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化情況，對電力工作人員了解用戶電能質量，采取相應處理措施，有著不可替代的作用；
22、分析軟件可按照國標要求生成專業的電能質量分析報表；
23、電能質量測試系統尺寸小、重量輕、攜帶方便；
24、內置高性能鋰離子電池，自動進入省電模式，可使儀器在無外接電源的情況下持續工作10小時以上，方便現場測試；

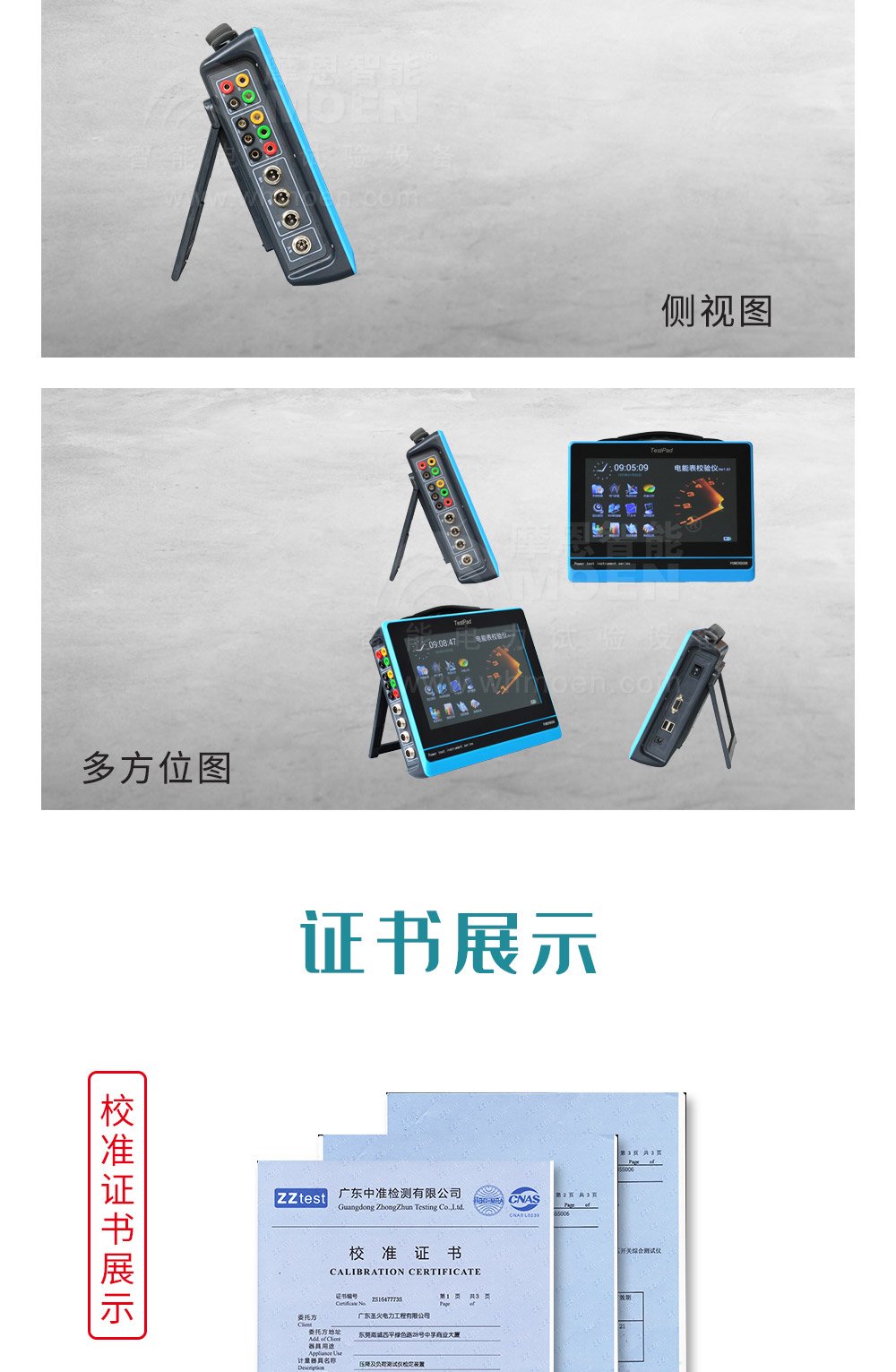

電能質量測試系統產品展示

◆電能質量測試系統技術參數

項目		參數
測量通道數		四通道電壓、四通道電流
測量范圍	電壓	0-900V
	電流	小鉗表：口徑8mm，0-5A-25A(標配) 中號鉗表：口徑50mm，10-100-500A(選配) 大號鉗表：口徑125×50mm，40-400-2000A(選配)
	相角	0.000－359.999°
	頻率	42.5－69Hz
分辨率	電壓	0.001V
	電流	0.0001A
	相角	0.001°
	功率	有功0.01W、無功0.01Var
	頻率	0.0001Hz
電壓有效值精度		≤0.1%
電流有效值偏差		≤0.3%
相角誤差		≤0.1°
功率偏差		≤0.5%
頻率測量精度		≤0.01Hz
諧波測量次數		2－64次
電壓諧波偏差		諧波大于1%標稱值時：≤1%讀數 諧波小于1%標稱值時：≤0.05%標稱電壓值
電流諧波偏差		諧波大于3%標稱值時：≤1%讀數+CT精度諧波小于3%標稱值時：≤0.05%電流量程
電壓不平衡度精度		≤0.2%
電流不平衡度精度		≤0.5%
長閃變測量時間		10分鐘
短閃變測量時間		2小時
閃變測量偏差		≤5%
顯示屏		1280×800、彩色寬溫液晶屏
充電電源		AC220V±15% ；頻率 45Hz-65Hz
電池工作時間		≥8小時
功耗		＜4VA
絕緣		電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。
環境溫度		-10℃～50℃
相對濕度		0-90% 無冷凝
外觀尺寸		280mm×210mm×58mm（長×寬×高）
重量		2Kg
