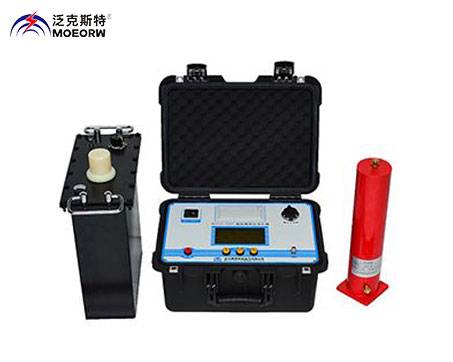

MEVLF型 0.1Hz程控超低頻高壓發生器

執行標準：JB/T 5440-1991

產品別名：程控超低頻高壓發生器、超低頻耐壓測試儀，超低頻電纜耐壓測試儀，超低頻發電機耐壓測試儀，超低頻電動機耐壓測試儀，絕緣耐壓測試儀，超低頻交流耐壓試驗儀

產品特性：
※溫濕度顯示、GPS定位功能;
※廣泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中；
※電壓波形失真度：≤5％；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

程控超低頻高壓發生器

產品用途
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。我們知道，在對大型發電機、電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要更大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，電力部門采用了降低試驗頻率，從而降低了試驗電源的容量。從國內外多年的理論和實踐證明，用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，與工頻試驗相比優越性更多。這就是為什么發達國家普遍采用這一方法的原因。國家發改委已制定了《35kV及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準。我國正在推廣這一方法，本儀器是根據我國這一需要研制而成的?？蓮V泛用于電纜、大型高壓旋轉電機的交流耐壓試驗之中。

程控超低頻高壓發生器特點：
本產品接合了現代數字變頻xianjin技術，采用微機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。設計指標完全符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便?，F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。

程控超低頻高壓發生器均能克服這樣一些不足之處，并具有如下特點：
1、額定電壓小于或等于100kV的超低頻采用單聯結構一臺升壓器，使整體重量大大減輕，帶載能力增強。
2、電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
3、具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
4、具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
5、高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
6、由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

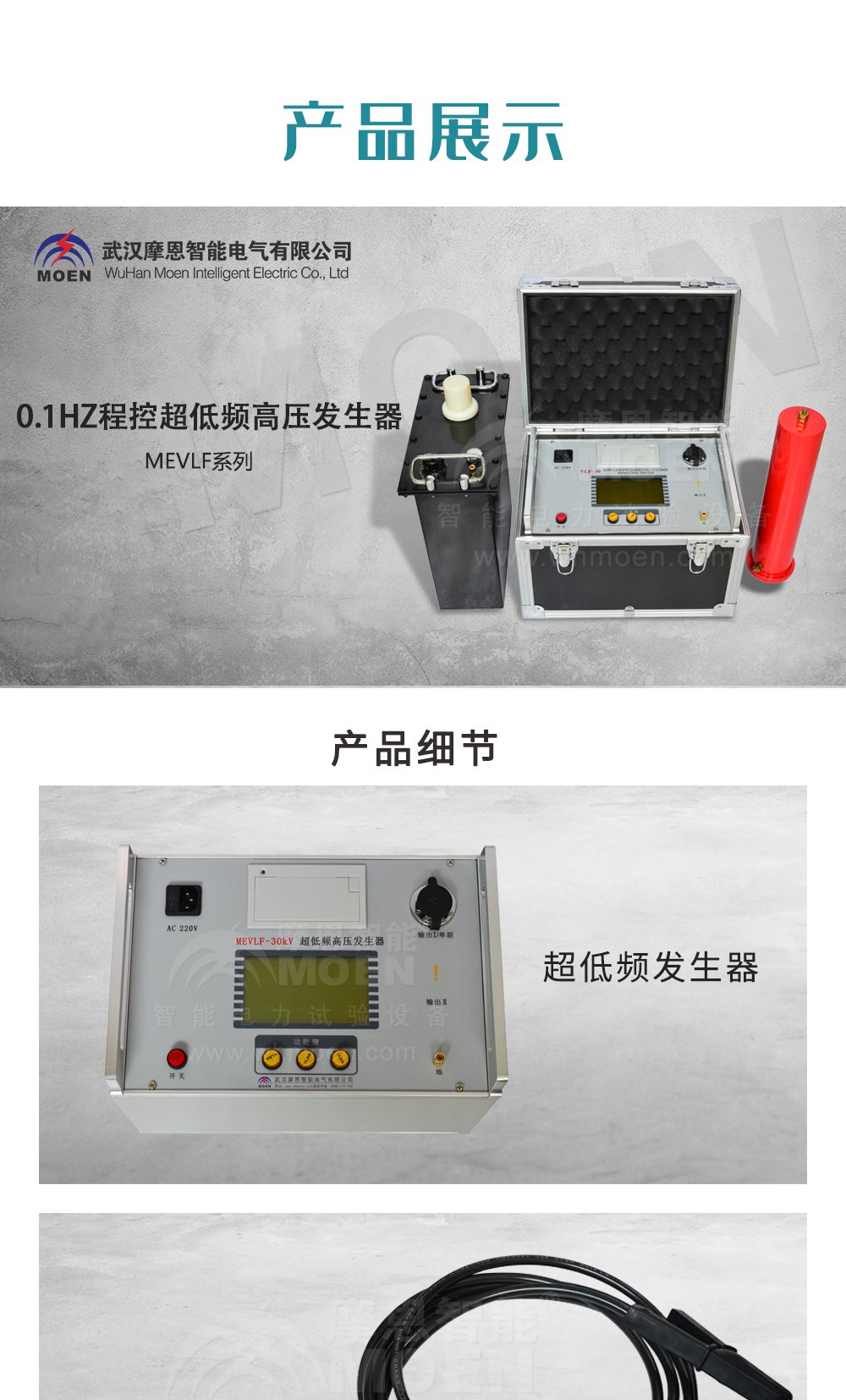

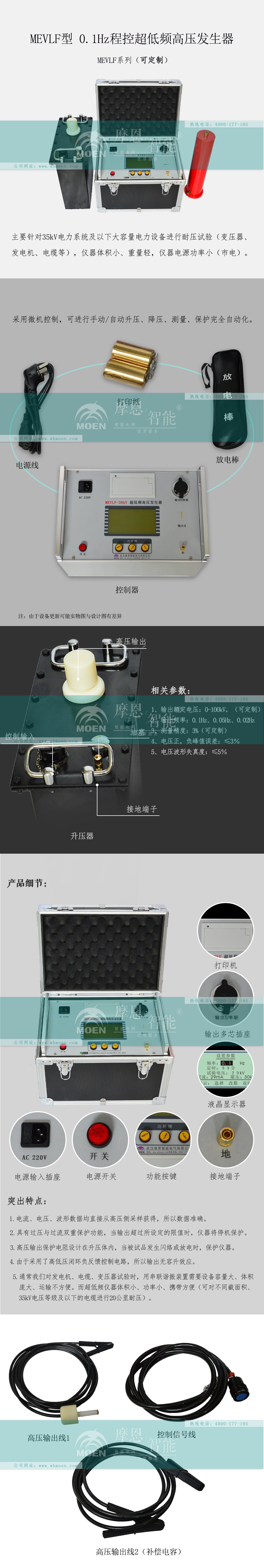

程控超低頻高壓發生器詳情圖

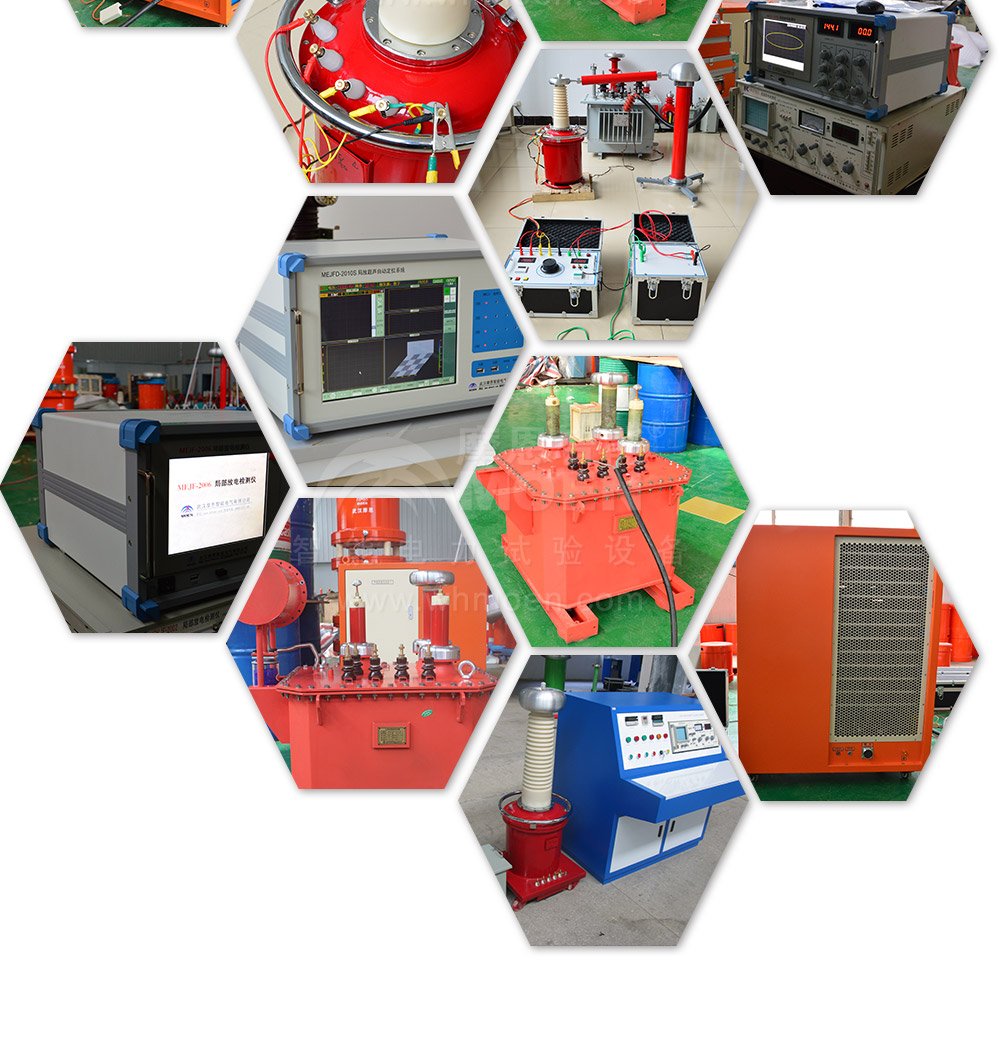

程控超低頻高壓發生器細節圖程控超低頻高壓發生器證書展示程控超低頻高壓發生器服務質量證書程控超低頻高壓發生器案例

MEVLF型 0.1Hz程控超低頻高壓發生器

型號	額定電壓	帶載能力	電源保險管	產品結構、重量
MEVLF-30	30kV （峰值）	0.1Hz,≤1.1μF	10A	控制器：4㎏升壓器：25㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
MEVLF-40	40kV （峰值	0.1Hz,≤1.1μF	10A	控制器：4㎏升壓器：25㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
MEVLF-50	50kV （峰值）	0.1Hz,≤1.1μF	15A	控制器：4㎏升壓器：35㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
MEVLF-60	60kV （峰值）	0.1Hz,≤1.1μF	20A	控制器：4㎏升壓器：45㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
MEVLF-80	80kV （峰值）	0.1Hz,≤1.1μF	20A	控制器：4㎏升壓器：45㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
MEVLF-100	100kV （峰值）	0.1Hz,≤1.1μF	20A	控制器：4㎏升壓器：60㎏
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF

1、輸出額定電壓：參見表1
2、輸出頻率：0.1Hz、0.05Hz、0.02Hz
3、帶載能力：0.1Hz 更大1.1μF
0.05Hz更大2.2μF
0.02Hz更大5.5μF
4、測量精度：3%
5、電壓正，負峰值誤差：≤3％
6、電壓波形失真度：≤5％
7、使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85％RH
