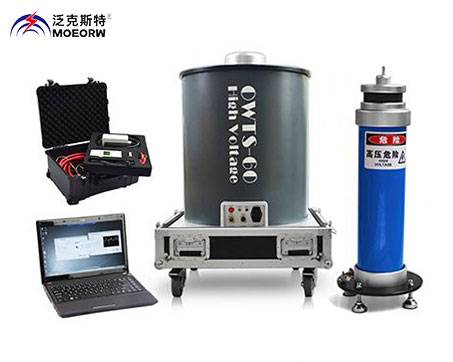

ME-OHLT60電纜振蕩波局放測試系統特點：
局部放電的發生會伴隨著很多物理、化學效應，并產生相應的聲、光、熱以及放電生成物等。以局部放電所產生的各種現象為依據，通過能表述該現象的物理量的測量來表征局部放電的狀態。至今，國內外出現的電纜局部放電測試方法主要有脈沖電流法、無線電干擾電壓法（簡稱RIV法）、差分法、方向耦合法、電容耦合法、電感耦合法、超聲波檢測法等。IEC及世界各國都制定了電纜相關的局部放電測試標準，如IEC60885-3（對應的國標為GB/T3048.12-94）推薦的脈沖電流法，可對電纜進行定量檢測。
對電力電纜及其接頭進行局部放電檢測和定位研究有著非常重要的意義和經濟價值。通過對局部放電的測量及時發現絕緣系統中的薄弱環節，找出故障原因，保證電力電纜質量，保障電力系統安全可靠運行。國際大電網（CIGRE）也在2009年成立了電纜及接頭現場局部放電檢測技術的工作組，對該方面技術發展進行研究。
局部放電是電力電纜運行中的一個較大的安全隱患，是電纜絕緣劣化的重要征兆，也是造成絕緣老化的重要原因之一。電力電纜局部放電現場測量時，由于環境復雜，外部噪聲干擾嚴重，測量會比出廠實驗時困難許多。尤其是在離線狀態下對電力電纜進行局部放電測量時，就必須有便攜式電源對其進行施壓。目前國內外開展的局部放電現場檢測的電源類型主要有：工頻正弦波電源，超低頻電源和阻尼振蕩波電壓源。針對以上三種電源方式下相應的局部放電檢測主要為：工頻正弦波電壓下的PD檢測、超低頻電壓下的PD檢測和阻尼振蕩波電壓下的PD檢測（Damped AC Voltage Testing，簡稱ME-OWST）。
1 工頻電壓下局放檢測設備
工頻電壓下局放檢測設備是zui理想的試驗設備，但在試驗時需要有很大功率的設備才能進行，這便造成了所需試驗電源質量和體積的增大，當電纜較長時因設備太笨重便無法實施PD檢測，因而電力電纜在工頻電壓下的PD現場檢測較為困難。工頻電壓下檢測設備的笨重，不易現場檢測。
2 超低頻電壓下局放檢測設備
超低頻電壓下的局部放電測試中所用的超低頻電源為0.1Hz正弦波電源，此電源理論上可以將試驗變壓器的容量降低到1/500，因而試驗變壓器的重量可大大降低，可以較容易地移動到現場進行試驗。超低頻電源可長期對被試電纜施加恒定電壓，始終為0.1Hz正弦波，波形沒有毛刺且光滑，電壓幅值恒定且不隨時間變化，因而其用在中、低壓電力電纜的耐壓試驗和介損試驗較多，能夠在較低的電壓下有效地發現XLPE絕緣電力電纜受潮和存在水樹枝的運行缺陷。超低頻電壓下電纜的PD檢測應用較少，其測試結果也備受質疑。超低頻檢測結果的可信度及對電纜的損傷。
3 直流阻尼振蕩波電壓下局放檢測設備
阻尼振蕩波電壓法是近年來國內外研究較多的一種用于XLPE電力電纜局部放電現場檢測和定位的方法，它是由荷蘭代爾夫特大學學者研究提出。該方法具有：與交流電源法等效性好、作用時間短、操作方便、易于攜帶、可有效檢測XLPE電纜中的各種缺陷，且試驗不會對電纜造成損害等特點。
但是采用直流對XLPE電纜進行充電，就會存在許多問題。直流電壓下絕緣老化的機理和交流電壓下的老化機理不相同，在直流電壓下XLPE電纜會產生“記憶”效應，并存儲積累單極性殘余電荷，使得電纜上的電壓值遠遠超過其額定電壓，從而有可能導致電纜絕緣擊穿。直流試驗時，如果在試驗時電纜終端頭發生表面閃絡或電纜附件擊穿，會造成電纜芯線上產生波振蕩，在已積聚空間電荷的地點，由于振蕩電壓極性迅速改變?yōu)楫悩O性，使該處電場強度顯著增大，可能損壞絕緣，造成多點擊穿。XLPE電纜絕緣內易產生水樹枝，在直流電壓下會迅速轉變?yōu)殡姌渲Γ⑿纬煞烹?，加速了絕緣劣化，以至于運行后在工頻電壓作用下形成擊穿。結合以上四點因素，即使直流沖擊高壓發生器對XLPE電纜直流充電時間較短，其安全性還是有待進一步考量。
4 ME-OWST60阻尼振蕩波電壓下局放檢測設備
綜合上述電纜PD檢測的方法優缺點。研制出基于變頻諧振的阻尼振蕩波電壓下XLPE電纜現場局部放電檢測及定位系統。
有效解決了：
工頻電壓下檢測設備的笨重，不易現場檢測。
超低頻檢測結果的可信度及對電纜的損傷。
直流ME-OWST對電纜引起的不安全性。
既可以完成交流耐壓試驗，又實現了局放測試及故障定位。
ME-OHLT60電纜振蕩波局放測試系統系統工作原理
局部放電測試是評估電力電纜絕緣質量的重要方法，特別是擠出型絕緣材料的電纜。由于電纜的絕緣結構中往往會由于加工技術上的難度或原材料不純而存在氣隙和有害性雜質，或者由于工藝原因，在絕緣與半導電屏蔽層之間存在間隙或半導電體向絕緣層突出，在這些氣隙和雜質尖端處極易產生局部放電，同時在電力電纜的安裝和運行過程當中也可能會產生各種絕緣缺陷導致局部放電。
由于XLPE電纜及接頭局部放電信號微弱，波形復雜多變，極易被背景噪聲和外界電磁干擾噪聲淹沒，所以研究怎樣有效提取真實不失真的局部放電信號具有較大難度。本系統所使用的耦合單元（檢測阻抗）能真實有效的耦合到局部放電信號，對試驗電壓的工頻及其諧振的低頻信號則予以抑制或?yàn)V除。
ME-OHLT60電纜振蕩波局放測試系統項目研究的關鍵和難點
(1) 本項目的技術難點是如何對變頻諧振電壓進行有效的控制，使得電壓波形滿足現場測量要求。基于變頻諧振產生阻尼振蕩波電壓尚屬首次，所以沒有以往先例所循。
(2)現場檢測環境復雜，需要對現場干擾情況進行分析。實現強電磁干擾環境下的微弱信號提取。需要對抗干擾的軟件算法進行研究。
(3)實現原始放電波形信號的高速數據采集，進而為PD信號的定位提供基礎。
(4)對局部放電信號進行定位的分析技術，需要利用相關分析等技術進行，提高定位的準確率。
ME-OHLT60電纜振蕩波局放測試系統技術指標
1 ME-OWST60系統基本技術指標
|
阻尼交流輸出電壓
|
10~220 kV
|
|
阻尼交流電壓頻率范圍
|
20 Hz~ 500 Hz
|
|
電容范圍
|
0.05 μF ~2 μF
|
|
加壓方式
|
交流諧振升壓
|
|
局放檢測頻帶
|
30kHz~15MHz
|
|
局放測試范圍
|
zui小10pC
|
|
故障定位精度
|
±2 m
|
|
局放水平檢測
|
放電脈沖的時間分辨率為10μs，相位分辨率為0.18°，
符合IEC 60270 標準
|
|
耐壓試驗
|
交流耐壓試驗、局放試驗
|
|
供電電壓
|
AC380V+/-10%, 50Hz, 5A
|
|
網絡接口
|
WLAN 無線采集
|
ME-OHLT60電纜振蕩波局放測試系統軟件功能
1）本系統適用于220kV及以下電壓等級電纜PD現場檢測及定位。
2）本系統采集部分實現無線數據采集，增強了系統和操作人員的安全性。
3）本系統提供參數設置模塊、信號采集模塊、數據分析及譜圖顯示、數據存儲、離線數據回看、分析、處理計算放電位置，可對局放故障進行定位。
4）本系統提供放電譜圖、故障定位譜圖、放電相位譜圖、放電次數譜圖、放電類型識別等功能。
5）本系統具有數字濾波、動態閾值、小波分析、時延鑒別、相關分析等抗干擾功能，可根據信號特征，對放電脈沖和干擾脈沖進行取舍和鑒別，以及通過簡單模式識別進行PD類型識別。
6）本系統根據阻尼振蕩電壓波形與局部放電信號關系圖以及定位譜圖確定局部放電的類型，對電纜的整體絕緣狀況和壽命做更有效的評估和預測。
