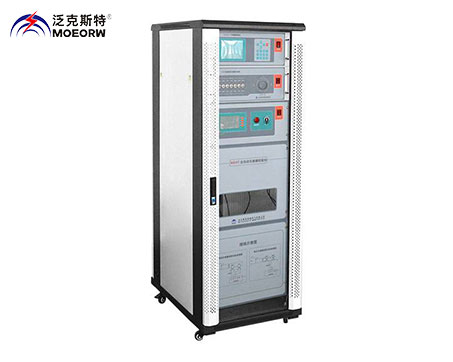

MEHT 全自動互感器校驗臺

互感器校驗裝置是我公司為適應現代互感器校驗的快速、準確的特點而研制，推出的新一代互感器校驗裝置。該裝置由互感器校驗儀、電壓電流負載箱、電子源控制儀、計算機等幾部分組成。

操作人員可通過計算機上的互感器誤差校驗管理軟件，設定被檢互感器類型、量程、準確度等級、二次負荷、功率因數、被測互感器臺位等主要參數，通過RS485傳輸和控制，全程試驗時間僅需30秒～60秒，實現了真正意義上的極速校驗功能，大大提高了工作效率。

功能特點

1、本裝置具備聯機自動、單機自動、單機手動三種測試模式。

2、本裝置采用RS485通訊端口，通訊信號穩定，抗干擾能力強。

3、本裝置采用zui新一體式程控電子源調壓，升壓快速、準確度高?？朔藗鹘y(tǒng)電工式調壓器的噪聲大，機械磨損等缺點。

4、一體式程控電子源同步顯示輸出工作電壓、電流、頻率、功率因數，并配有復位按鈕。

5、電壓電流負載箱檔位程控切換，無需人工手工換擋。

6、配有LED指示燈，能直觀被測互感器的類別（CT/PT）。

7、互感器校驗儀具有過流過壓保護、極性錯誤、信號故障等多種完善的保護功能。

8、裝置外型設計美觀，人性化的功能設計、自動化的功能顯示，大大優化了工作環境。

主要技術指標
裝置使用的環境條件
? 溫    度：5?C~40?C
? 相對濕度：<80%（25?C）
? 海撥高度：<2500m
? 電源頻率：50Hz ?0.5Hz
? 電源電壓：220V?5V
裝置相關的技術參數
工作范圍：
? 電 流： 一次電流： 5~5000A
           二次電流： 5A、1A
           等    級：0.02（S）
? 電 壓： 一次電壓：35kV、35kV（ ）
二次電壓：100V、100/
    等    級：0.02
測量范圍：
? 同相分量（%）：0.0001~200.0 分辨率：0.0001
? 正交分量（分）：0.001~999.9 分辨率：0.001
? 阻抗（?）：0.0001~60.0 分辨率：0.0001
? 導納：0.0001~60.0 分辨率：0.0001
基本誤差：
? 同相分量： ?X=?（X×2%+Y×2%?2個字）
? 正交分量： ?Y=?（X×2%+Y×2%?5個字）
? “X”、“Y”——儀器的顯示值
? “字”——儀器的量化誤差
? 百分表： 1.5級
? 輸出電流、輸出電壓：2.0級
極性錯誤指示：額定工作電流（電壓）的5%以上，誤差超過180%時，有極性錯誤指示。
 變比錯誤指示：
額定工作電流（電壓）的5%以上，誤差超過30%而小于180%時，有變比錯誤指示。
檢定依據：
《JJG313-2010 測量用電流互感器檢定規程》
《JJG314-2010 測量用電壓互感器檢定規程》
