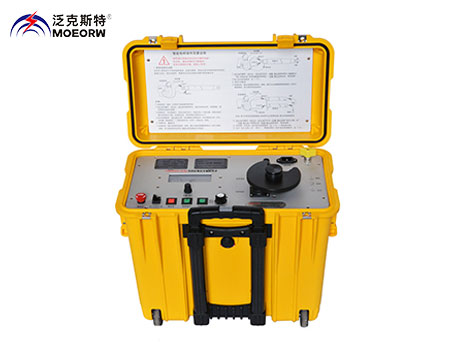

MOEORW-9560電纜故障定位智能電橋

參考標準：DL/T 409-2005

產品別稱：電纜故障定位智能電橋、電纜識別儀、電纜高阻故障燒穿器、電纜高阻故障燒穿儀

產品特性：
※可以快速將高殘壓電纜故障燒成低阻;
※測試范圍：1-99999m；
※輸出電壓： 0-60kV 連續可調 ；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

電纜故障定位智能電橋

產品特點
MOEORW-9560電纜故障定位智能電橋是集燒穿和智能電橋于一體的高壓電纜系統絕緣故障定位智能電橋，燒穿功能輸出zui高電壓60kV，短路電流600mA，可以快速將高殘壓電纜故障燒成低阻。智能電橋zui大電流600mA，適合于高壓，大截面，大長度電纜的絕緣故障預定位。大電流可大幅度提高故障距離測量精度。
MOEORW-9560電纜故障定位智能電橋儀器功能：
一、采用全觸摸大屏幕彩色液晶顯示屏：內置高精度的數字檢測和控制技術，實時采集、顯示高壓值和電流值；實現了zui高電壓、zui大電流、極限功率三重限定，并具備高溫自動報警、誤操作報警等多項安全保護功能。
二、燒穿功能：
顯示當前實時電流、電壓測試值，并繪制曲線；
顯示電壓預置值，以百分?jǐn)?shù)顯示；
顯示測試電阻值；
顯示開機時間。
三、電橋功能：
具備全自動測試功能，直接顯示故障距離
顯示當前測試時實時電流、電壓測試值；
有已知電纜全長或已知電纜橫截面積兩種測試方法可供選擇。輸入電纜全長或電纜橫截面積，無需人工干預，一鍵自動測試，直接顯示結果；測試結束后可自動關斷輸出；
與波反射時域法相比，MOEORW-9560電纜故障定位智能電橋
特別適用于：
1．敷設后電纜的高阻擊穿點，特別是難以燒成低阻的線性高阻擊穿點，如電纜中間接頭的線性高阻擊穿（這種主要是由于電纜接頭制作工藝不過關造成的。施加高壓時只泄露爬弧不擊穿放電）。
2．高壓電橋平衡法沒有測試盲區，用于判斷短電纜及靠近電纜端頭的擊穿點。
3．高壓電橋法僅僅要求電纜相線電阻的均勻性即可進行測量。而行波傳輸特性不好的電纜，如介質損耗很大的PVC低壓電纜；

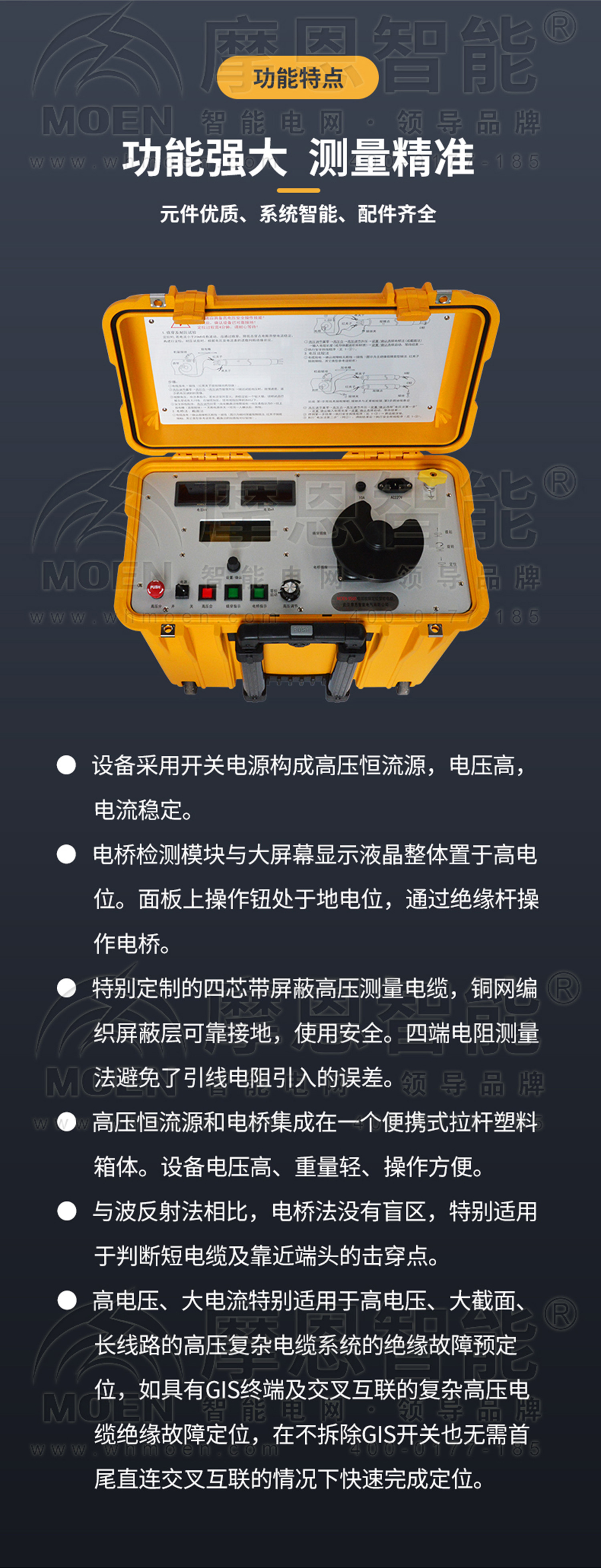

MOEORW-9560電纜故障定位智能電橋產品特點：
01、設備使用開關電源，zui大輸出電壓60kV，zui大電流600mA。
02、可連續調壓，電流穩定性好。電橋模式下能長期工作于負載短路狀態。
03、觸摸大屏幕彩色液晶顯示屏及操作面板上操作鈕處于低電位，安全可靠。
04、四端電阻測量法避免了引線電阻引入的誤差。
06、電壓降法適用于距離遠、線徑粗、高電壓的電纜絕緣及護層故障預定位。
07、遇到故障電纜的擊穿電壓很高時，可使用設備的燒穿功能，將高阻或閃絡故障降為低阻故障，再使用智能電橋功能會使故障定位精度大幅度提高。
08、燒穿/電橋模式切換采用高壓電子開關，不需要手動機械轉換開關，操作簡單可靠，在相應的工作模式下，液晶屏?xí)崾鞠嚓P(guān)的接線方法，以防誤操作，方便使用者操作。
09、儀器高壓控制檢測單元與低壓控制檢測單元之間的測試及控制數據使用光纖傳輸，使整個操作界面及液晶顯示屏不用再置于高電位上，使用者操作儀器時安全性有了很大提高。
10、儀器內置高精度的電壓檢測和控制單元，實時采集、顯示電壓值和電流值；實現了zui高電壓、zui大電流、極限功率三重限定，并具備高溫自動報警、誤操作報警等多項安全保護功能。
11、操作更簡單：一鍵式操作：自動調零、自動測距，一鍵出測試結果。按鍵少、易操作、克服人為誤差；
12、自動化測試：智能程度高，自動完成定位，根據測試比例自動計算故障距離；
13、數字化定位技術：軟件全程控制，自動定位完成，液晶直觀顯示；
14、測試急停技術：緊急情況直接按下急停鍵，儀器立即自動降壓，確保安全；
15、自動調壓技術：一鍵操作，自動調壓、調零，智能化測試。
16、抗干擾性能高：可以避免測試電纜因受其它運行纜的干擾信號而無法測量的現象，讓測試不再受影響。
17、先進的操作顯示裝置：

MOEORW-9560電纜故障定位智能電橋技術參數：
彩色觸摸液晶顯示：采用彩色觸摸液晶屏顯示，更直觀、更人性化；
觸摸式按鍵操作：觸摸按鍵完全代替按鈕，更先進、更方便。

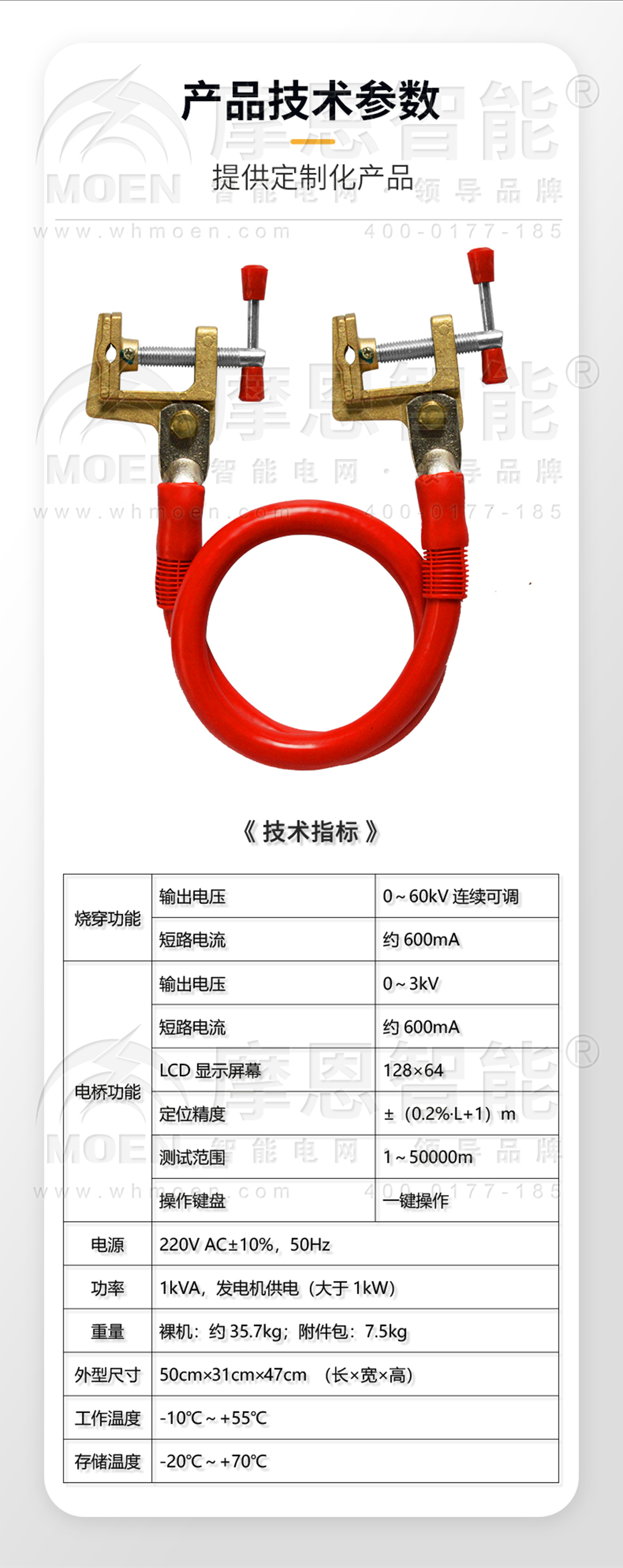

技術指標
轉換方式：電子式轉換
供電電源： 220V AC±10%，50Hz
額定功率： 1000W
測試范圍：1-99999m
外型尺寸： 450mm×315mm×460mm
重量： 30Kg
燒穿功能
輸出電壓： 0-60kV 連續可調
短路電流： 600mA
顯示誤差：＜±2%
電橋功能
輸出電壓： 0-4kV
短路電流： 600mA
定位精度： ±（0.2%?L+1）m
