管線電纜綜合探測儀
（識別儀）（停產）產品特點

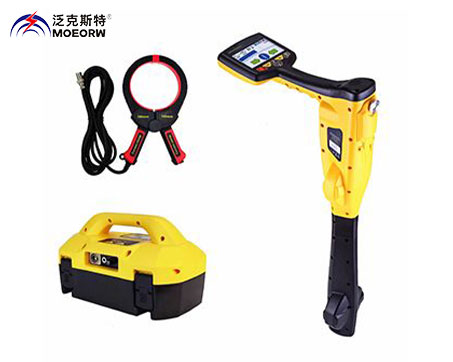

ME-9005管線電纜綜合探測儀，是一套具有多種創新特性的高性能地下金屬管線探測系統，由信號發射機和接收機組成，用于金屬管線、地下電纜的路徑探測、深度測量以及唯一性鑒別。
ME-9005管線電纜綜合探測儀，在進行路徑探測時，采用獨特的信號接收技術，通過新穎的軟硬件數字處理，提供了多種新概念電纜探測方法，功能全、易學易用、具有更強的抗干擾能力；在進行唯一性鑒別時，能夠給出明確的鑒別結果。
◆管線電纜綜合探測（識別）儀產品特點
l發射機：
1.三種輸出方式：直連輸出、卡鉗耦合、輻射感應。
2.六種管線探測頻率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz，其中500Hz和1kHz為復合頻率，可配合接收機實現跟蹤正誤提示功能，還可用于管線智能鑒別。
3.查障信號輸出功能：用于管線接地故障查找。
4.大功率輸出：更大10W，四檔可調。
5.全自動阻抗匹配和保護功能。
6.靈活的供電方式：內置大容量鋰離子電池組供電、通過充電器用交流220V供電、汽車點煙器供電。
7.欠壓自動關機功能：電池欠壓時，儀器自動關機，保護電池。
8.機殼堅固便攜。
l接收機：
1.左右方向指示（ 技術）：左右箭頭顯示管線位置，方便直觀。
2.跟蹤正誤提示（ 技術）：利用發射機輸出的復合頻率信號，可實時測量管線電流的方向，用來排除鄰近及交叉管線的地線回流和感應電流干擾。當正確跟蹤待測管線時，指針指向前方；當跟蹤到鄰管線上時，指針向后，并有問號顯示，提示跟蹤錯誤。
3.抗干擾能力強：極窄的接收通頻帶，獨特的數字處理方法，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
4.自動測量管線深度和電流：單鍵操作，直接讀取管線深度和電流值。
5.多種探測模式：除傳統的音峰法（寬峰法）、音谷法外，還提供窄峰法。傳統音峰法（寬峰）響應范圍大，不利于精確探測；音谷法雖然精確，但無法分辨并行管線。窄峰法的響應范圍較寬峰法狹窄，比較精確，又能在一定程度上分辨并行管線，是在管線復雜區查找路徑的較佳方式。
6.六種主動探測頻率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz，配合發射機，適用于不同現場情況。
7.兩種被動探測頻段：工頻、射頻，不需要發射信號，直接探測運行電纜和其它管線。
8.歷史曲線顯示：屏幕顯示信號幅值的歷史曲線，直觀判斷信號變化情況。
9.電纜唯一性鑒別：卡鉗鑒別和聽診器鑒別。卡鉗鑒別可精確測量電纜上電流的幅值和方向，能夠明確給出鑒別結果（ 技術）。聽診器鑒別接線方便，不方便卡鉗鑒別時使用，為傳統的鑒別方式。
10.接地故障查找：使用A字架定位管線的對大地絕緣破損點（如電纜護層故障、無鎧裝電纜接地故障、管道防腐層破損等），對發射機發出的超低頻組合信號進行跨步電壓測量，無需調零，直觀指示故障點方向。
11.內置大容量鋰離子電池組。
12.自動關機功能：儀器在30分鐘內沒有任何操作時，將自動關機，減少電池消耗；當電池欠壓時，也將自動關機，保護電池。
13.機殼堅固、質輕便攜。
◆管線電纜綜合探測（識別）儀技術參數
l發射機：
1. 輸出方式：直連輸出、卡鉗耦合、輻射感應。
2. 輸出頻率：
（1） 管線探測頻率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz。
其中500Hz和1kHz為復合頻率。
（2） 查障頻率：8Hz超低頻復合信號。
3. 輸出功率：
（1） 500Hz、1kHz、8kHz、33kHz，以及查障頻率：
更大10W，四檔可調：2.5W、5 W、7.5 W、10 W。
（2） 66k、93kHz：1W。
4. 輸出電壓：更高200V（交流峰值），根據負載自動調整。
5. 阻抗匹配：全自動。
6. 過載和短路保護：全自動。
7. 人機界面：128×64點陣液晶顯示器。
8. 內置電池：聚合物鋰離子電池組，標稱14.8V，7Ah。
9. 外接電源：標稱電壓DC12V（汽車點煙器輸出）。
10. 充電器：輸入AC100～240V，50／60Hz，輸出DC16.8V，2A/3A。
11. 體積：主機275mm×220mm×100mm
12. 質量：主機2.4kg
13. 使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
l接收機：
1.信號輸入方式：內置接收線圈、卡鉗、1k聽診器、8k聽診器、查障A字架。
2.接收頻率：
（1）管線主動探測頻率：500Hz、1kHz、8kHz、33kHz、66kHz、93kHz。
（2）管線被動探測頻段：工頻、射頻。
（3）卡鉗智能鑒別頻率：500Hz復合頻率。
（4）卡鉗電流測量頻率：1kHz、8kHz。
（5）聽診器鑒別頻率：1kHz、8kHz。
（6）接地故障查找頻率：8Hz復合頻率。
3. 管線探測模式：
（1）智能寬峰法：適用于主動探測，可進行左右方向指示，頻率為500Hz和1kHz時可進行跟蹤正誤提示。
（2）寬峰法：適用于被動探測。
（3）窄峰法
（4）音谷法
4.電纜鑒別模式：
（1）卡鉗智能鑒別
（2）卡鉗電流測量
（3）聽診器鑒別
5. 人機界面：320×240點陣液晶顯示器，可進行信號幅值顯示、左右方向指示、路徑跟蹤正誤提示、信號強度歷史曲線、深度和電流值顯示、鑒別結果顯示等。
6.內置電池：聚合物鋰離子電池組，標稱7.4V，7Ah。
7.電器：輸入AC100～240V，50／60Hz，輸出DC8.4V，2A/3A。
8. 體積：主機700mm×270mm×120mm
9. 質量：主機3.5kg
10. 使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
