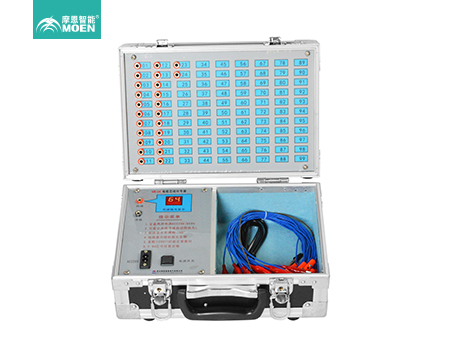

ME-24 電纜芯線對號器

來源：www.whhxgykj.com    更新時間：2022-10-20

ME-24 電纜芯線對號器產品簡介
ME-24 電纜芯線對號器采用自主研發的COMS集成電路研制而成，它體積小巧、使用方便、顯示直觀，可廣泛用于電力建設安裝、郵電通訊施工、船舶制造、建筑電氣安裝及儀器儀表生產制造過程中對多芯電纜的編號、核對等工藝操作，亦可作故障查找及維護修理之用，實為電氣工人的得力工具之一。

ME-24 電纜芯線對號器主要技術指標
1、對線路數：  24路（0～99路可定做）
    2、無需公共端，其中一根智能判斷自動轉換為公共端（冷端），這是其他廠家無法比擬的優點
    3、被測線路直流電阻：   ≤50Ω≤1000Ω（單線相當于無限長）
    4、測量信號電平：       ≤12V
    5、電源：               AC220V/50HZ或DC9V
    6、功耗：               ≤0.5W
    7、外形尺寸：           主機：270×250×60mm
8、重量：主機： ≤3kg

ME-24 電纜芯線對號器電路原理
    以AO1部分為例，設N=20,則固定脈沖數發生電路每隔時間T（由定時電路決定）發出一組有20個脈沖組成的脈沖群。這20個脈沖經過分頻電路分別得到一個有10個脈沖和一個5個脈沖組成的脈沖群。同時，20個脈沖經過一個由單穩和與門組成的N-1電路，輸出一個有19個脈沖組成的脈沖群。這樣，AO1部分輸出的脈沖群分別如下所示。
    各路脈沖群分別經過輸出驅動級，以低輸出阻抗方式送至被測線路上，且在驅動級增加了輸出短路保護功能，使測試過程中誤碰不至于引起主機損壞。
    AO2~AO5部分是四塊與AO1大致相同的電路，他們每部分各自輸出的脈沖群的脈沖個數如下：
    AO1——20、19、10、5
    AO2——18、17、9
    AO3——16、15、8、4、2、1
    AO4——14、13、7
    AO5——12、11、6、3
    這樣就組成了從1到20個脈沖的序列沖群。可根據需要部分或全部接至被測線芯上。某根芯線一端接牢在某個輸出端子上，例如5,那么這根芯線的任何位置均可利用測脈沖群的辦法識別并確認它。
    識別這些載有不同脈沖群的芯線的任務由副機完成。
副機電路實際上是一個自動循環工作的十進制計數器，當從輸入端子取得線芯上的脈沖信號后，一方面濾波整流電路取自機內電池能量形成供副機電路工作的電源；另一方面，信號進入十進制計數器，開始計數，當一個脈沖群過后，對應于主機信號時間T的期間，副機內定時電路發出一個觸發脈沖，將剛才脈沖數鎖存并送至譯碼驅動電路，直接在兩位七段LED數碼管上顯示出脈沖個數。同時，還給計數電路一個復位脈沖，使計數器清器清零，以備下一串脈沖到來時重新計數。這一切過程都是在輸入信號的觸發下自動完成的，所以在數碼管上，除了計數期間能看到短暫的閃爍外，大部分時間大都是穩定地顯示某個數字，這就達到了識別線芯即“對號”的目的。
