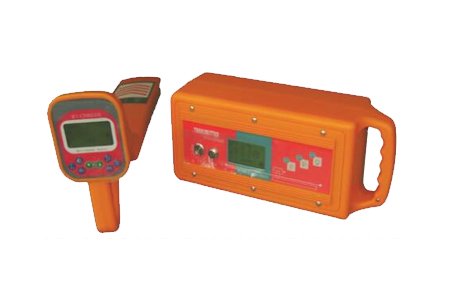

電纜故障尋徑儀

概述
電纜故障尋徑儀是用于電纜線路發生永久性接地(短路)或斷路(開路)時，測量故障點到測量點的距離。用于10kV及以上各電壓等級的電線電纜，當發生故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，便于搶修人員快速查找故障，縮短搶修時間。本儀器必須在線路停電的基礎上才能使用。它具有體積小，攜帶方便，自帶鋰電池，交直流兩用，操作方便。

電纜故障尋徑儀主要特點
○功能齊全
測試故障安全、迅速、準確；儀器采用低壓脈沖法，可測試電纜的各種故障，準確測定故障點到測試點的距離；
○測試精度高
儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m；
○智能化程度高
測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀；并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練；
○采用非易失性器件，關機后波形、數據不易失，具有波形及參數存儲、調出功能；
○具有雙蹤顯示功能，可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離；
○可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷；
○具有波形擴展比例功能，改變波形比例，可擴展波形進行精確測試；
○具有根據不同的被測電纜隨時修改傳播速度功能；
○小體積便攜式外形，內裝可充電的鋰電池供電，方便攜帶和使用。
○具有打印功能，能將屏上的圖形和數據實時打印出來。
○具有USB接口，通過上位機程序可與電腦進行通訊。

電纜故障尋徑儀主要技術參數
○應用范圍及用途
儀器可測試各種型號的電力電纜（電壓等級1KV～35KV）和市話電纜、調頻通信電纜、同軸電纜及線路上發生的短路、接地、和電纜的斷線、接觸不良等故障；并可測試電纜的長度和電波在電纜上的傳播速度。
○zui遠測試距離：100Km
○探測盲區： 1m
○讀數分辨率： 1m
○功耗： 5VA
○使用條件：環境溫度 0℃～＋40℃
（極限溫度－10℃～＋50℃）
相對濕度 40℃（20～90）%RH
大氣壓強（86～106）Kpa
○體積：275×220×160mm3 ○重量：4kg
