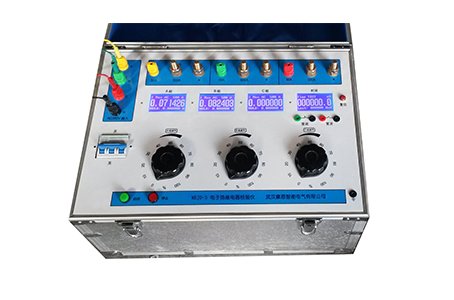

電子熱繼電器校驗儀

是公司收集全國各地用戶反饋信息及多年的實踐經驗研制而成的新一代測試儀器，主要用于對各種熱繼電器及電動機保護裝置進行整定、校驗。由于它設計合理，操作方便，輸出功率大，被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場。

電子熱繼電器校驗儀特點
1、可長時間輸出0～500A 0～50A電流
2、可同步測試熱繼電器、熱電偶、電動機保護器
3、常開、常閉接點檢測
4、可同時串接若干只校驗，提高工作效率

電子熱繼電器校驗儀主要技術指標
1、電源輸入：AC 380/220V 50Hz 三相四線
2、額定功率：2KVA *3
3、儀表等級：0.5級
4、輸出電流： 3×50A 、 3×500A
5、三、電氣原理（見附圖一）

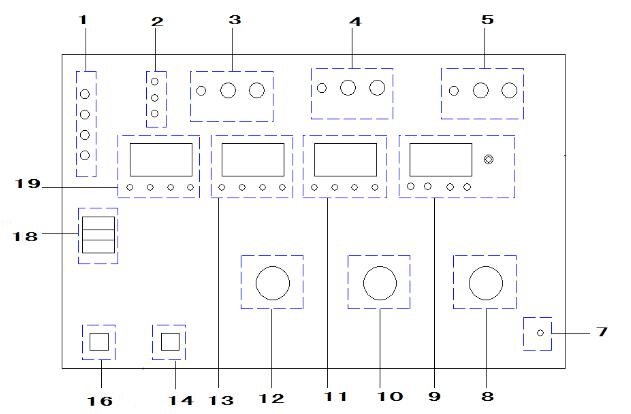

電子熱繼電器校驗儀面板
電子熱繼電器校驗儀面板

1、電源輸入； AC 380V (三相四線，也可單相輸入但電流輸出無角度）
2、隔離工作電源輸出 AC 220V、 380V
3、A相輸出端子 AC 0～50A、0～500A
4、B相輸出端子 AC 0～50A、0～500A
5、C相輸出端子 AC 0～50A、0～500A
6、
7、接地接點 機箱接地
8、C相輸出細調旋鈕平滑無級調整
9、時間測量 (高精度數字秒表 0-9999.9999s±0.0001s）
10、B相輸出細調旋鈕平滑無級調整
11、C相輸出顯示 5位半數字電壓電流表
12、A相輸出細調旋鈕平滑無級調整
13、B相輸出顯示 5位半數字電壓電流表
14、輸出停止按鈕
15、-
16、輸出啟動按鈕
17、-
18、電源開關
19、B相輸出顯示 5位半數字電壓電流表
