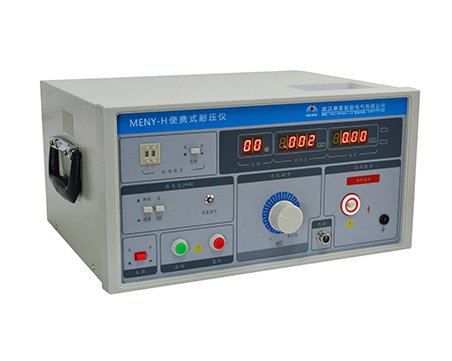

便攜式耐壓測試儀使用與操作
1 使用前準備
1.1 接通電源，使“電源”開關置于“開”的位置。
a. 數顯式：
此時，顯示輸出電壓、漏電流和時間的數碼管及各“測試單位”指示符號應亮。
b. 指針式：
此時，“電源”指示燈應亮。
1.2 逆時針旋轉“電壓調節”旋鈕到底，各示值均為零，則儀器處于初始狀態。
2 功能鍵說明和設定
2.1 報警電流設定
根據所需報警電流值選擇報警電流量程檔，按住“漏電流測試/預置”鍵，調節漏電流預置電位器，同時觀察漏電流顯示窗口中示值達到所需報警值時，停止調節漏電流預置電位器，再放開“漏電流測試/預置”鍵，則漏電流設定完畢。
2.2 定時設定
置“定時”鍵于“開”的位置。
注：當“定時”鍵處于“關”位置，則定時為“∞”。
a. 數顯式：
根據所需測試時間，撥動“定時”撥盤上數值，同時觀察測試時間窗口中示值達到所需測試時間值時，停止撥動定時預置撥盤，則定時設定完畢。
b. 指針式：
根據所需測試時間，旋轉“時間定時”電位器至所需測試時間值時，停止旋轉時間定時電位器，則定時設定完畢。
2.3 輸出電壓設定
2.3.1 選擇輸出電壓種類或量程
a. 數顯式
置“電壓量程”鍵于所需量程檔。
注：如選擇的試驗電壓在0～1500V時，應“彈出”此鍵；
如選擇的試驗電壓大于1500V時，應“按下”此鍵。
2.3.2 輸出電壓設置
按一下“啟動”按鈕，根據所需試驗電壓，順時針轉動“電壓調節”旋鈕，同時觀察輸出電壓窗口中示值達到所需電壓值時，停止轉動電壓調節旋鈕，并保持“電壓調節”旋鈕位置不變，按下“復位”按鈕，則試驗電壓設定完畢。
注：在以后測試過程中，如不改變?cè)囼?yàn)電壓，每次測試只需按一下“啟動”按鈕即可。如需改變?cè)囼?yàn)電壓，則重復上述步驟。 讀數方式如下：
a. 數顯式：
由儀器“電壓”顯示窗口直接讀取輸出電壓值。
3 操作步驟
3.1 在確定
便攜式耐壓測試儀輸出電壓示值為“0”，測試燈“熄滅”狀態下將高壓測試線（紅色）一端插入儀器的相對應（AC或DC）高壓輸出端，另一端與被測物的電源輸入端或其他帶電部件相連接。再將另一根測試接地線（黑色）一端插入儀器的接地端并鎖緊，另一端與被測物的外殼（金屬）或電源輸入端的地線端相連（若被測物與大地或地線相連，則儀器接地端必須與它連在一起）。
3.2 按下“啟動”按鈕，“測試”指示燈亮，電壓示值為當前試驗電壓值，漏電流示值為被測物上當前漏電流值，如被測物為合格品，試驗時間一到，無聲光報警聲，同時儀器自動切斷輸出電壓；如被測物在試驗時間內不合格，則“報警”燈亮，蜂鳴器發出報警聲，儀器自動切斷輸出電壓，可按下“復位”按鈕，消除報警。
3.3 用線控端子進行耐電壓測試（面板上“啟動”、“復位”按鈕失效，）“定時”鍵置于“關”位置。
a. 另購本公司生產的線控測試棒一付，將黑色接地線一端插入儀器接地接線柱，另一端夾住被測物的接地端，將棒的線控插頭插入儀器線控插座，棒的高壓插頭插入“高壓”輸出端；然后把測試棒的棒針接觸被測物帶電部件處，按下測試棒上按鈕即“啟動”，松開此鍵“復位”。
b. 線控接口引腳定義
1 2 4 5
復位 啟動
自行接線，當線控 4、5 腳閉合時，儀器“啟動”；1、2 腳閉合時，儀器“復位”。（注：線控引線長度不可超過 2m，控制信號為無源觸點。）
