交流耐壓試驗裝置

來源：6w1o9.cn 更新時間：2020-08-24

交流耐壓試驗裝置

分為試驗變壓器和控制臺

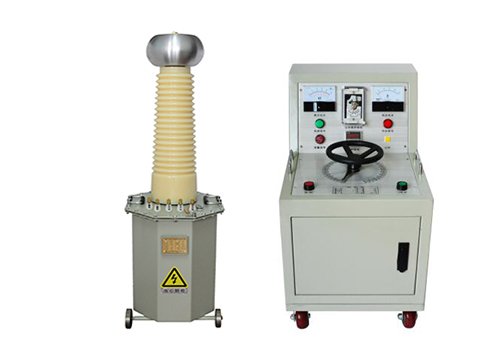

交流耐壓試驗裝置(此圖僅作參考，請以產品實際圖為準)

交流耐壓試驗裝置（試驗變壓器）
MEYD、TDM系列輕型油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TDM(G)系列輕型交直流高壓試驗變壓器是在MEYD(G)系列試驗變壓器的基礎上按照國家標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

交流耐壓試驗裝置（試驗變壓器）產品結構
MEYD、TDM系列輕型油浸式試驗變壓器采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。
交流耐壓試驗裝置（試驗變壓器）產品結構

圖1：?jiǎn)闻_(tái)MEYD(G)、TDM(G)試驗 圖2：?jiǎn)闻_(tái)試驗變壓器內部結構圖

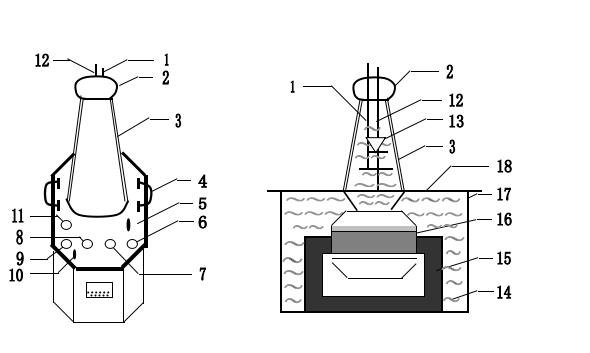

變壓器外部結構示意圖
1—短路桿D 2—均壓球 3—高壓套管 4—變壓器提手
5—油閥 6、7—次壓輸入a、x 8、9—測量端子E、F 10—變壓器外殼接地端
11—高壓尾X 12—高壓輸出A 13—高壓硅堆 14—變壓器油
15—鐵芯 16—次低壓繞組 17—測量繞組 18—二次高壓繞組
在MEYD(G)、TDM(G)試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。MEYD(G)系列中無高壓硅堆。

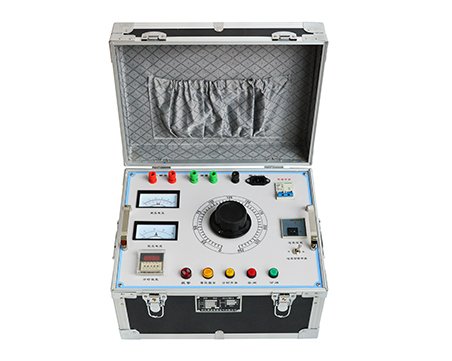

交流耐壓試驗裝置（控制臺）產品結構及面板布置示意圖：

本設備為箱式或臺式結構，箱式為鋁合金箱，臺式為鐵殼噴塑，所有電器元件均裝在骨架上，便于安裝和維修。
本報警裝置電路簡單，性能可靠，具有計時、聲光同步報警功能。

交流耐壓試驗裝置（控制臺）產品使用技術條件：
1、容量：1.5 kVA——500kVA
2、工作電壓：交流220V（380V）
3、溫度：0℃～40℃
4、海拔高度：<1000m
5、相對濕度：<90%
6、工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和浸蝕性介質。
注：升壓時要緩慢、均勻；降壓時要迅速，不能直接關閉總電源，以免產生過電壓，損壞設備。
