電纜故障測試儀信號發生器面板

來源：6w1o9.cn    更新時間：2020-08-03

電纜故障測試儀（ME-930T電纜路徑探測信號發生器）（T：信號發生器）

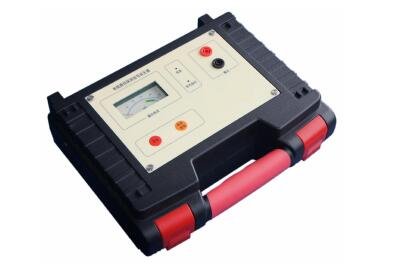

信號發生器外觀結構如圖2-2-1所示：


圖2-2-1 信號發生器外觀

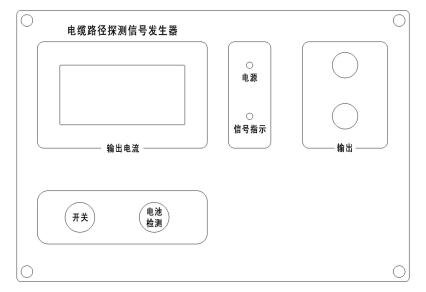

電纜故障測試儀信號發生器面板如圖2-2-2所示：
圖2-2-2 信號發生器面板

1.表頭：正常情況下用來顯示輸出電流，其滿幅值為500mA；
2.按  電池檢測  鍵則顯示電池水平，指針位于綠色區域表示電池電量正常，若指針位于黃色區域，表示電池欠壓，仍可工作一小段時間，建議充電；若指針低于黃色區域，表示電池電量不足，可能無法開機，需充電后再使用。
3.開關  鍵：長按2秒鐘有效，用來打開或關閉儀器電源。
4.電池檢測  鍵：用來檢測電池電量水平，按下后觀察表頭顯示可判斷電池電量是否正常。本功能在開機和關機狀態下均可使用，
5.“電源“指示燈：用來表示電源狀態。開機后，本指示燈亮。若電池電量正常，則常亮；若電池欠壓，則閃爍；若嚴重欠壓，則自動關機，燈滅。
6.“信號”指示燈：用來表示信號輸出狀態。
7.充電插口：在電纜故障測試儀信號發生器側面，用來接充電器，對儀器內置電池充電。
