SF6回收裝置廠家簡介
武漢摩恩提供SF6回收裝置廠家價格、SF6回收裝置廠家報價，產品選型，技術支持，SF6氣體回收充氣裝置是一款實用工具，SF6電器設備應用時需要將SF6氣體回收。本裝置是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。
一、
SF6回收裝置廠家概述
SF6氣體作為一種絕緣氣體，具有無毒、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。
二、SF6回收裝置廠家主要技術參數
1、回收
回收初壓力≤0.8MPa
回收終壓力≤1KPa
回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力1KPa，回收時間小于3小時。
2、充氣
對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.5小時。
3、抽真空
裝置極限真空度小于等于10 Pa
對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于0.8小時。
4、貯存
貯存容器容積0.101m3
名義液態貯存量100kg
zui高貯存壓力3.8 MPa
5、凈化
對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于8PPM（重量比），油份小于10PPM（重量比）。
6、年泄漏率≤1%名義儲存量
7、噪聲≤75dB(A)聲壓級
8、工作環境溫度 -10°- 40℃
9、功率≤7KW
10、電源：三相交流 50HZ 380V±10%
11、重量約650 kg
12、外形尺寸（長×寬×高）：1450×810×1300
三、
SF6回收裝置廠家工作原理和結構特征
MEQHS-50 SF6氣體回收凈化裝置具有回收、充放、凈化、抽真空、貯存、灌瓶等綜合性功能，系統比較完全，參見附錄一系統圖。各功能的串聯或切換主要通過操作集中于面板一側的電控箱和球閥來完成。
回收裝置的基本工作原理是采用冷凍液化法。在回收時，利用壓縮機的抽吸性和壓縮性把SF6電器設備內一定壓力的SF6氣體吸入壓縮機，并壓縮至某一較高的壓力。同時利用R22制冷劑的低蒸發溫度特性，將較高溫度的SF6氣體冷卻至冷凝溫度進行液化、貯存。這樣連續抽吸至SF6壓縮機串聯運行，直至達到回收終壓力。
在充放時，首先利用本裝置的真空泵對SF6電器設備（或鋼瓶）和連接管路進行抽真空，然后直接利用壓差或利用壓縮機的抽吸性并造成一定的壓差將裝置貯存容器內的SF6充入SF6電器設備，直至達到所需的工作壓力。在需灌瓶時則同時利用如前所述的R22制冷劑的特性，將液化的SF6直接灌入鋼瓶。
凈化功能是在完成上述回收、充放功能時同步完成的。
系統中設置了三只油分離器，分別安裝在真空泵出口一只及壓縮機的出口二只，以有效去除SF6氣體所帶的油份。
系統回路中設置了干燥過濾器，以保證進入貯存容器的SF6的純度并有效去除水份。過濾器帶有加熱再生裝置，可在抽真空下加熱再生，分子篩從而能反復使用。
系統中設有可靠的安全保護裝置，高壓壓力控制器安裝在SF6壓縮機排氣口，一旦排氣壓力超過限定值它會自動停止壓縮機的工作，待壓力下降后再重新啟動壓縮機；安全閥安裝在貯存容器上一旦超壓安全閥自動打開排放氣體，壓力下降后自動關閉。
另外，系統中還設置了監視儀表和控制儀表共七只，其中真空計一只，安裝在裝置回收進氣口，并在真空計前裝置了DN8閥門，需要觀察時打開即可；壓力表五只，分別安裝在回收進氣口、SF6壓縮機排氣口、冷凍壓縮機吸排氣口和貯存容器上；冷凍系統上設置了一只溫度計，利用溫包感應SF6液體溫度。
系統中真空泵的進口處裝有電磁真空帶充氣閥，并與真空泵接在同一個電源上，當泵停止工作時，閥能自動將真空系統封閉，并將大氣通過泵的進口充入泵腔，從而避免泵油逆流污染真空系統。
系統中的冷凍系統由高低壓壓力控制器整定冷凍壓縮機的進出口壓力。一旦超出限值范圍將自行切斷冷凍壓縮機的工作，低壓斷開時待壓力回升或高壓斷開時，待壓力回落后，再重新啟動壓縮機。

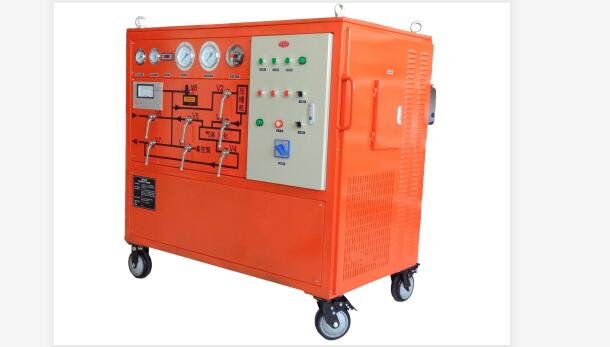

總體結構，該裝置采用手推移動式，可適應室內外正常環境條件下使用。本裝置系統比較復雜，由真空泵、SF6壓縮機、冷凍系統、貯存容器、管路、各種閥門、儀表及其他附件組成。
電控箱、操作閥門和監視儀表全部集中于一側面板且有流程指示，因而使用時方便明了。
四、SF6回收裝置廠家操作說明及注意事項
進入工作狀態的操作應是在完成第四節有關內容的工作后才能進行。
本裝置具有抽真空、回收貯存、充放、灌瓶、凈化干燥五個基本功能及相應的組合功能，下面按各功能分別說明其操作，參見附錄四操作面板流程圖，操作時應注意按先后順序進行。
閥門在下述開機時均假設處于關閉狀態。
1、抽真空
指將裝置或系統從一個大氣壓抽至本裝置極限真空度或認定的真空度。
注意點：
a)開真空泵抽真空前，根據需要決定是否連接管路排放至室外。
b)開真空泵抽真空前，必須保證被抽裝置或系統壓力為零表壓或以下。
c)凡需要觀察真空度時，打開V8閥門，觀察完畢后隨時關閉V8閥門。
d)真空保持狀態下請不要啟動SF6壓縮機。
當首次開機使用或裝置處于通大氣狀態時應先對裝置本身抽真空，操作方法見下表①
當需要回收時，應先對連接管路抽真空（與軟管連接的電器設備出口處閥門此時應關閉），操作方法見下表②
當需灌瓶時，操作方法同上，見下表③
|
抽真空
|
開機
|
停機
|
|
①裝置本身
|
關V3開V2、真空泵、V1、 V4 、V5、 V6
|
關V1、真空泵、V2、V4 、V5、 V6
|
|
②回收管路
|
關V3開V2、真空泵、V1、 V8
|
關V1、真空泵、V2、V8
|
|
③電器設備
充放管路
鋼瓶
|
關V3開V2、真空泵、V1、 V7
|
關V1、真空泵、V2、V7
|
2、回收貯存
指將電器設備中SF6氣體回收至裝置貯存容器內貯存，一般從回收初壓力回收至本裝置回收終壓力或認定的回收終壓力。
(1)管路連接后，首先應確定是否需對裝置或管路抽真空，判斷和操作方法見本節1，抽真空有關內容。
(2)根據回收當時環境溫度和回收氣體量多少提前半至一小時啟動冷凍壓縮機和冷卻器，直至回收結束。
(3)回收初始，回收初壓力(M1)為正壓時，開V8、V4、 SF6壓縮機、V6，注意V7、V9應保持在關閉狀態。
(4)開機后應注意觀察SF6壓縮機的排氣壓力表(M2)，M2的壓力指示值應小于2.0MPa，壓縮機出口端接點壓力控制器，若指示值達到限定值2.0MPa，壓力控制器能自動切斷壓縮機的運行，待壓力下降并穩定后，重新啟動壓縮機。
(5)回收過程中應通過視鏡玻璃注意觀察貯存容器內液面情況，zui高液位不可超過視鏡2/3處。
(6)回收初壓力(M1)不大于零表壓時，關V4，觀察M1壓力表靜態值，若M1>零表壓，開V4，隔一段時間再關V4，觀察M1壓力表值，反復操作，直至M1零表壓以下可以結束回收。如電器設備體積較小，不推薦泵機串聯回收，如認為需要按以下（7）（8）操作，但務必準確操作。
(7)回收初壓力靜態值低于零表壓后，開V2、真空泵、開V1約5秒后，關V2同時迅速開 V3，再關V4，進入真空泵、SF6壓縮機串聯工作狀態。
(8)泵機串聯回收，V2應保持關閉狀態，直至達到回收終壓力。
(9)關冷凍壓縮機，關V3，迅速開 V2，這時關V1、真空泵、V8、壓縮機、V2。
3、充放
指將貯存于裝置貯存容器內的SF6充至電器設備直至達到所需的工作壓力。
(1)管路連接后首先應確定是否需對電器設備及管路抽真空，判斷和操作方法見本節1抽真空有關內容。
(2)當貯存容器較多氣量時，開V5直接充氣至電氣設備，可觀察M1壓力表值。
(3)當貯存容器氣量不足，可在回收口外接氣源通過V8、V7將SF6氣體充至電器設備內，直至達到所需的工作壓力。
(4)停機應將系統內的SF6用壓縮機收至貯存容器內，直至吸氣口壓力(M1)為零表壓，關SF6壓縮機及有關閥門。
4、灌瓶
灌瓶是指直接將電器設備內的SF6回收充入鋼瓶。
(1)管路連接后，首先應確定是否需抽真空，回收管路和鋼瓶連接管路可一起抽。
(2)開冷凍壓縮機、冷卻器。
(3)開V8、V4、SF6壓縮機、V6、V5、鋼瓶閥門,進行罐瓶。
(4)灌瓶過程中，注意SF6壓縮機排氣壓力，若接近1.9MPa，應進行切換操作，以放出鋼瓶上部高壓氣體，使其進入低壓的容器內。
(5)切換操作：關V8、V5、迅速開 V7，約1~2分鐘，操作者自行掌握?；謴统湟簳r關V7，開V8并迅速開V5，可反復切換，直至鋼瓶充滿。
(6)鋼瓶充滿后，關V8、V5、鋼瓶閥門。利用壓縮機將管路內存有液體抽盡，直至M1壓力表達到零表壓。關SF6壓縮機、冷卻器、冷凍壓縮機及有關閥門。
罐瓶操作應由專業人員操作！
5、凈化、干燥
指裝置在不降低原氣體的純度情況下，對SF6氣體中所含有的固體雜質、油份、水份加以去除，從而保證進入電器設備的SF6氣體的純度。一般的凈化干燥隨回收貯存和充放過程 同步完成，自循環凈化方法如下：
貯存容器內SF6自循環時，堵塞充放出氣（液）口，開冷凍壓縮機、冷卻器、SF6壓縮機、V5、V7、V4、V6。
自循環結束時，關V5、V7、V4、SF6壓縮機、冷凍壓縮機、冷卻器、V6。
