移動式電纜故障測試系統廠家簡介
武漢摩恩提供移動式電纜故障測試系統廠家價格、移動式電纜故障測試系統廠家報價，產品選型，技術支持，移動式電纜故障測試系統是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。尤其適用于對各種埋地電纜、架空電纜、電力電纜、市話電纜、通信電纜以及光纜進行測距、尋跡、埋深探測及故障定位。

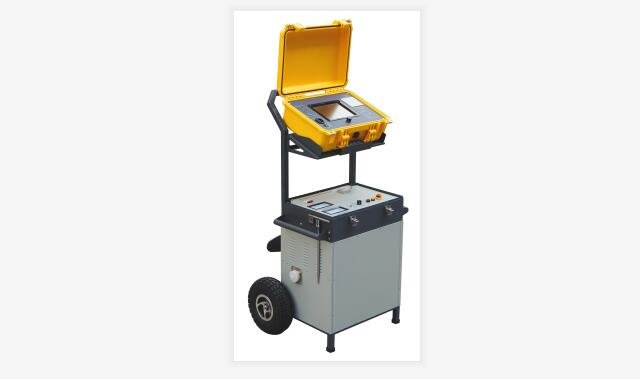

移動式電纜故障測試系統廠家MOEORW-9005D輕型電纜故障定位沖擊發生器簡介
一、移動式電纜故障測試系統廠家MOEORW-9005D輕型電纜故障定位沖擊發生器特點：
1、堅固的一體手推車結構。
2、寬大的車輪（直徑25CM），輕小型化的設計，輕松的保證各種路況長距離平穩移動。
3、對各種電壓等級電力電纜的低阻、斷路、高阻泄漏性、閃絡性故障進行快速定位和定點。
4、內藏式高壓輸出端子，輸出為高壓硅膠同軸電纜，接線簡單，安全可靠。
5、面板顯示電壓為沖擊電容的實際電容電壓，能可靠掌握施加電纜的電壓。
二、移動式電纜故障測試系統廠家MOEORW-9005D輕型電纜故障定位沖擊發生器技術指標：
1、測試方式：多次脈沖法/弧反射法（需多次脈沖單元配合）、電流取樣（內置）、直流輸出。
2、采樣信號種類：多次脈沖法/弧反射法（需多次脈沖單元配合）、電流取樣（內置）、低壓脈沖。
3、內置直流高壓輸出：
MOEORW-9005D:0～32KV負極性 zui大輸出電流：50mA
4、內置脈沖沖擊電容：
MOEORW-9005D:0～35KV 4μF 電容能量2450J焦耳
5、內置球隙沖擊放電：弱電控制電磁閥空氣氣隙，沖擊放電周期3—12秒可調，并特別設計消音裝置，滿足始端電纜故障需要靜音的要求。
6、保護：
零電壓位置保護：防止誤操作，保障人身及被試品安全；
按”斷開”鍵后，通過內設安全裝置，將殘存電荷快速自動放掉，保證安全。
7、供電電源： 220V±10% 50Hz±1%
8、海拔高度： 1500m以下
9、環境溫度： -20℃－40℃
10、相對濕度： ≤70％ (40℃時)
移動式電纜故障測試系統廠家 MOEORW-9005D輕型電纜故障定位沖擊發生器操作指南

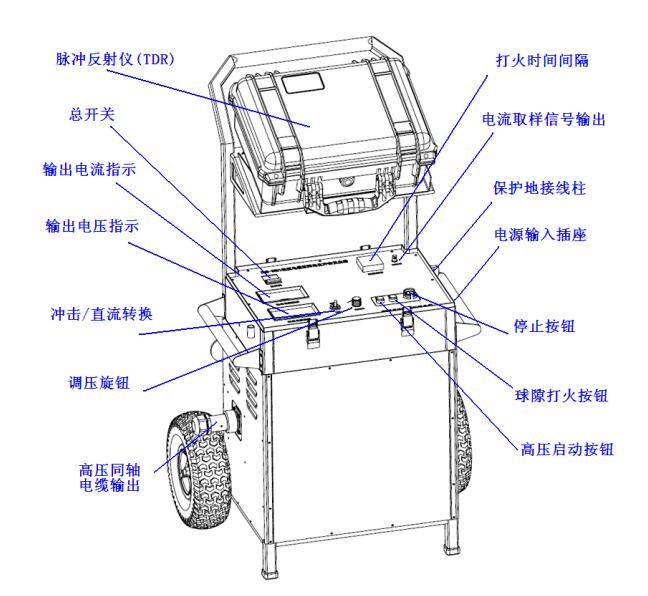

一、移動式電纜故障測試系統廠家MOEORW-9005D輕型電纜故障定位沖擊發生器設備介紹圖：
二、移動式電纜故障測試系統廠家MOEORW-9005D輕型電纜故障定位沖擊發生器操作步驟：
1.確定高壓測試設備和被測試電纜處于“高壓不帶電”狀態，按所需要進行的測試方式，依照外部接線圖正確連接接線，并復核。
2.如果需要使用脈沖反射儀（TDR），脈沖反射儀（TDR）zui好用自帶電池供電。
3.“電流取樣” “多次脈沖” “定點”方式時，
4.“沖擊/直流”鈕子開關置于“沖擊” 狀態；
5.“直流電流取樣” “直流多次脈沖” “直流測試”方式時，
6.“沖擊/直流” 鈕子開關置于“直流” 狀態；
7.打開電源總開關。
8.確認調壓旋鈕處于零位，停止按鈕處于非自鎖狀態，按啟動鈕啟動設備，可聽到設備內部“咕咚”聲，設備高壓輸出接通。
9.“電流取樣” “多次脈沖” “定點”方式時，
10.按打火按鈕，設備會按所設定時間進行打火球隙吸合。可以聽到球隙定期吸合的聲音。
11.調壓旋鈕升至所需電壓（第一次連線，升壓可略低，逐步升高，但不得超過設備允許zui高電壓）。
12.如果處于故障距離測試方式，操作脈沖反射儀（TDR）測試輸入的信號，讀取故障距離。
13.測試完畢，調壓旋鈕回零，按停止鍵停止并自動放電。如有緊急情況，可直接按停止鍵停止并自動放電。
14.如果需高壓測試調整，可重復1—7步驟；如停止測試，關閉電源總開關。
15.人工放電，確認完全放電后，拆除所有接線。
三、移動式電纜故障測試系統廠家警告及注意 ：
1、接線之前一定先用放電棒對故障電纜放電，然后把接地線掛在故障電纜上，確保故障電纜完全放電后再開始接線。接線完畢后，把掛在故障電纜上的接地線取下。
在操作設備之前，必須保證設備可靠接地。接地線的夾鉗必須夾在干凈的金屬材料上，遇見生銹的材料可以用工具將氧化層刮去，然后再接好接地線。
因?yàn)楦邏簺_擊瞬間電纜地線處電位會升高，所以“設備機殼安全地”盡量離“電纜地”遠點，并可靠接地。參照接線圖。
2、升壓禁止超過電壓檔位設定電壓。
3、處于高壓狀態時，如供電電源突然斷電，必需再次電源供電，打開電源總開關設備內部電容及外部電纜自動放電。禁止再次供電前拆除外部接線。
4、測距取樣信號線勿接近高壓線、大電流地線，否則會有安全隱患和干擾信號。
5、輸出高壓硅膠電纜、高壓線、地線、電源線嚴禁強力拉扯、折硬彎，嚴禁人員、車輛等碾壓。
6、設備勿在傾斜狀態下使用。如必須在傾斜地面使用，請墊平。
7、雙路時間繼電器，左側為球隙吸合時間，一般不做調整（默認350ms）；右側為打火時間，需停電狀態下調整（3—12s）。
移動式電纜故障測試系統廠家MOEORW-9005R多次脈沖處理單元簡介
一、移動式電纜故障測試系統廠家MOEORW-9005R多次脈沖處理單元功能簡介：
多次脈沖處理單元單元是電纜故障測試儀實現多次脈沖法檢測電纜故障的關鍵設備。是我公司獨立開發、研制和生產的具有自主知識產權，獨家率先推出并達到世界先進水平的重要科技成果之一。它與智能型多次脈沖法電纜故障測試儀配套后實現多次脈沖法的完整測試。在數萬伏的沖擊高壓條件下，一次沖擊高壓閃絡便能得到多組不同延時的脈沖測試波形，中央處理單元自動從中選擇zui理想的zui便于分析的一組類似低壓脈沖法的短路故障波形，顯示于大屏幕彩色液晶屏幕上。從而實現了電纜故障檢測領域中的自適應，實現了無誤判、錯判的zui高境界。極大地提高了電纜故障測試現場的工作效率。|
移動式電纜故障測試系統廠家MOEORW-9500K電纜故障測試儀技術指標：
●讀數分辯率：V/2f(m)，分辨率小于0.5 米。
●測試儀中預置四種電纜電波傳播速度。
●采用四套波形處理，使波形的辨別更加容易，測試速度更快、更準確。
●采用雙游標自動搜索故障點，自動顯示故障點的距離。
●8.4寸觸摸屏，顯示更直觀，操作更方便。
●防掉電波形存儲64個。
●配置熱敏微型打印機，打印測試報告精度更高。
●可通過COM/USB接口與電腦上傳波形，便于進行管理。
●自帶電池，現場使用方便。
●體積小、重量輕，進口防水機箱，適應各種惡略環境使用。
●和DMS-3500相比，帶增強的硬件波形處理電路。

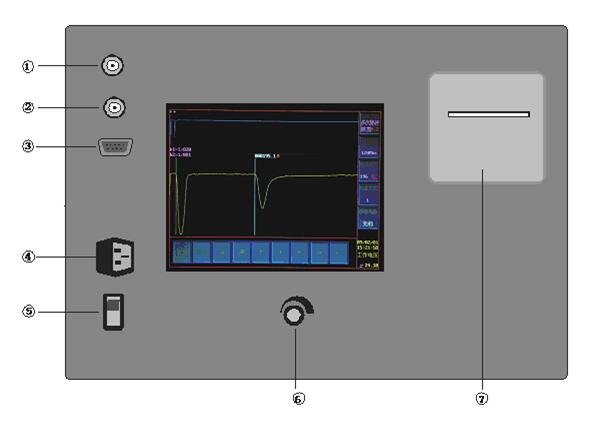

移動式電纜故障測試系統廠家MOEORW-9500K電纜故障測試儀面板結構介紹：
面板布置示意如上圖，功能如下：
①Q(mào)頭輸出端子
②Q頭輸入端子
③與上位機連接通訊接口
④交流電源接口
⑤電源開關
⑥采樣時波形幅度調節旋鈕
⑦打印機
移動式電纜故障測試系統廠家MOEORW-9500M電纜故障定點儀產品使用注意事項：
1：定點儀屬精密儀器，請輕拿、輕放。探頭嚴禁用力沖擊、摔打。
2：測量現場盡量避免吵雜。
3：檢查電池電壓。4節AA（5號電池）一般可以使用20小時（不開LCD背光）或者10小時（打開LCD背光）。當電壓低于4V時，請更換電池。
武漢摩恩提供移動式電纜故障測試系統廠家價格、移動式電纜故障測試系統廠家報價，產品選型，技術支持，移動式電纜故障測試系統是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。尤其適用于對各種埋地電纜、架空電纜、電力電纜、市話電纜、通信電纜以及光纜進行測距、尋跡、埋深探測及故障定位。
