多次脈沖電纜故障測試系統廠家簡介
武漢摩恩提供多次脈沖電纜故障測試系統廠家價格、多次脈沖電纜故障測試系統廠家報價，產品選型，技術支持，多次脈沖電纜故障測試系統采用低壓脈沖、多次脈沖、電壓取樣、電流取樣，實現一機多功能的測試方法，對于任何高阻故障均呈現zui簡單的類似于低壓脈沖短路故障波形特征，極易判讀。多次脈沖電纜故障測試儀內部采用winxp系統，界面采用中文顯示，zui大測試距離為＞16Km，DFDL-T多次脈沖電纜故障測試儀操作簡單、何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的。

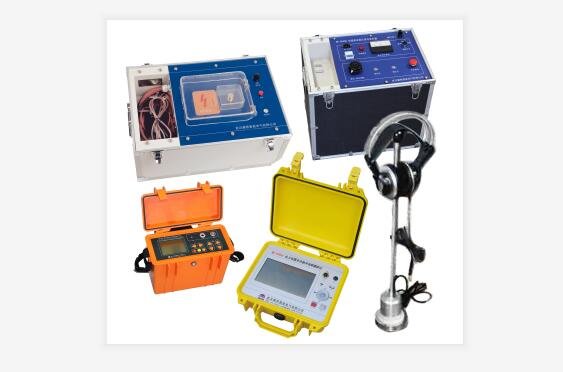

多次脈沖電纜故障測試系統廠家ME-9006A電力電纜故障綜合測試儀
一、
多次脈沖電纜故障測試系統廠家ME-9006A電力電纜故障綜合測試儀功能特點
1.多種測距方法：
?低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。
?脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。
?多次脈沖法：世界上zui先進的測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度高。
2.200MHz實時采樣：
?國內同類儀器zui高采樣頻率，與國際zui高水平接軌。
?提供zui高0.4m的測距分辨率，測量盲區小，對近端故障和短電纜特別有效。
3.觸摸操作和機械按鍵兩種操作方式
?觸摸按鍵，操作更加靈活，具有手勢操作功能。
?可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。
?兼容機械按鍵操作，五向按鍵，操作更加人性化。
4.LED大屏幕彩色液晶顯示，界面友好：
?波形清晰，尤其在多次脈沖測試中，多個波形以不同顏色同時顯示，更易于識別。
?7寸大屏幕液晶，160°可視角度，顯示內容豐富、直觀。
?功能菜單簡單實用，功能強大。
5.畫中畫暫存顯示功能
?界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三個暫存波形，使波形比較功能更加簡單、直觀、方便。
6.嵌入式操作系統
?設計采用嵌入式操作系統Microsoft Windows CE 6.0+ARM9的結構設計，穩定的軟件設計，更高的處理速度。
?專用的軟件管理平臺，完成軟件升級、備份、還原等功能，使軟件維護更加方便。
7.標尺功能
?可以設置1個起點，10個接點，1個故障，1個全長。（詳細操作見以后章節），直觀顯示電纜的基本情況，
?屏幕同時顯示標尺和測試波形，使分析電纜波形更直觀、更易懂。
8.波形存儲、計算機聯機通訊：
?可在機內存儲大量波形。
?使用U盤進行波形數據的導入導出。
?可以和計算機（臺式機或筆記本機）連接，進行聯機通訊。
?提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。
9.電源管理：
?儀器在2分鐘內沒有任何操作時，將減弱背光；10分種沒有操作，將自動關機，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。
?內置聚合物鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。
?工作時間長：使用充滿電的聚合物鋰離子電池，儀器能連續工作5小時以上(電池老化后使用使用時間會縮短)。
10.堅固機殼，質輕便攜。
二、
多次脈沖電纜故障測試系統廠家技術指標
1.工作模式：低壓脈沖、脈沖電流、多次脈沖。
2.信號增益調節范圍：70dB。
3.低壓脈沖發射電壓：30V。
4.zui高分辨率：0.4m。
5.zui大采樣頻率：200MHz實時采樣。
6.zui大測距范圍：100km。
7.測距盲區：2m。
8.通訊接口：USB。
9.電源：聚合物鋰離子電池組，標稱電壓7.4V。
10.按鍵：采用丹麥進口按鍵，可靠性不小于1千萬次。
11.電池供電時間：使用充滿電的聚合物鋰離子電池，可以連續使用5小時以上(隨著電池的老化，連續使用時間會相應縮短)。
12.充電器：輸入AC220V，50Hz，充電電流2A，充電時間8小時。
13.體積：274×218×81mm
14.質量：3.5kg
15.使用條件：
1) 溫度：-10℃～+40℃；
2) 濕度：5％～90％RH（25℃）；
3) 海拔：h<4500m。
三、多次脈沖電纜故障測試系統廠家儀器結構及操作方法
（一）、多次脈沖電纜故障測試系統廠家整機組成
16.ME-9006A電力電纜多次脈沖故障測距儀包括：儀器主機、低壓脈沖法測試導引線、脈沖電流及多次脈沖法測試連接線、脈沖電流法信號耦合器、充電器等。
（二）多次脈沖電纜故障測試系統廠家主機面板

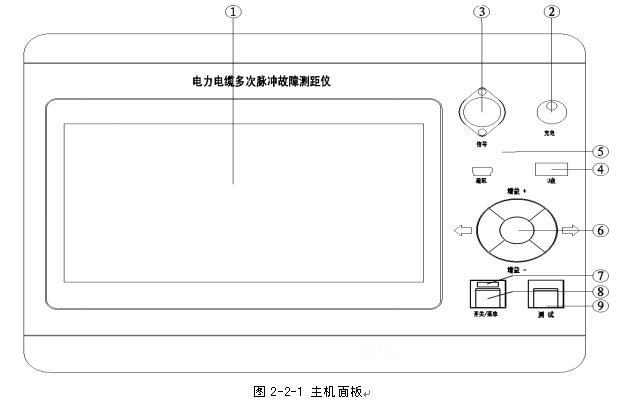

主機面板，見圖2-2-1所示：
其中：
1.液晶屏幕：顯示各種信息，顯示的內容在以后章節中有詳細介紹。
2.充電接口：接充電器，用來給儀器內置聚合物鋰離子電池組充電。
3.信號插孔：接測試連接線。不同的工作模式須接不同的連接線。
4.U盤接口：插入U(xiǎn)盤，用來存儲波形或?qū)氩ㄐ巍?br />
5.通信接口：和PC機進行聯機通信
6.五向按鍵：該按鍵由5個按鍵組成，分別為向上鍵、向下鍵、向左鍵、向右鍵、確定鍵。
7.開機狀態指示燈：指示開機狀態，點亮表示開機。
8.開關/菜單鍵：該按鍵為開機鍵和菜單鍵復用鍵，作為開機鍵時，用來打開或關閉儀器電源，長按開機，長按關機。在開機狀態下作為菜單鍵使用，短按進入菜單模式，此時可以使用五向按鍵操作菜單，再按一次，退出菜單模式。
9.測試鍵：按下進行測試
多次脈沖電纜故障測試系統廠家ME-9006B電纜測試高壓信號發生器
一、多次脈沖電纜故障測試系統廠家功能特點
1、一體化設計，儲能電容器內置，無高壓外露。
2、高壓輸出直接接至故障電纜，操作安全，接線簡便。
3、多重安全防護，高壓零位啟動，斷電后自動釋放高壓電容儲能。
4、多種工作方式，輸出直流高壓連續可調。
二、多次脈沖電纜故障測試系統廠家技術指標
1、輸出沖擊電壓：0～35KV可調
2、zui大儲能：1000J
3、電源：交流220V，50Hz
4、體積：560mm×520mm×380mm
5、質量：40kg
三、多次脈沖電纜故障測試系統廠家設備結構

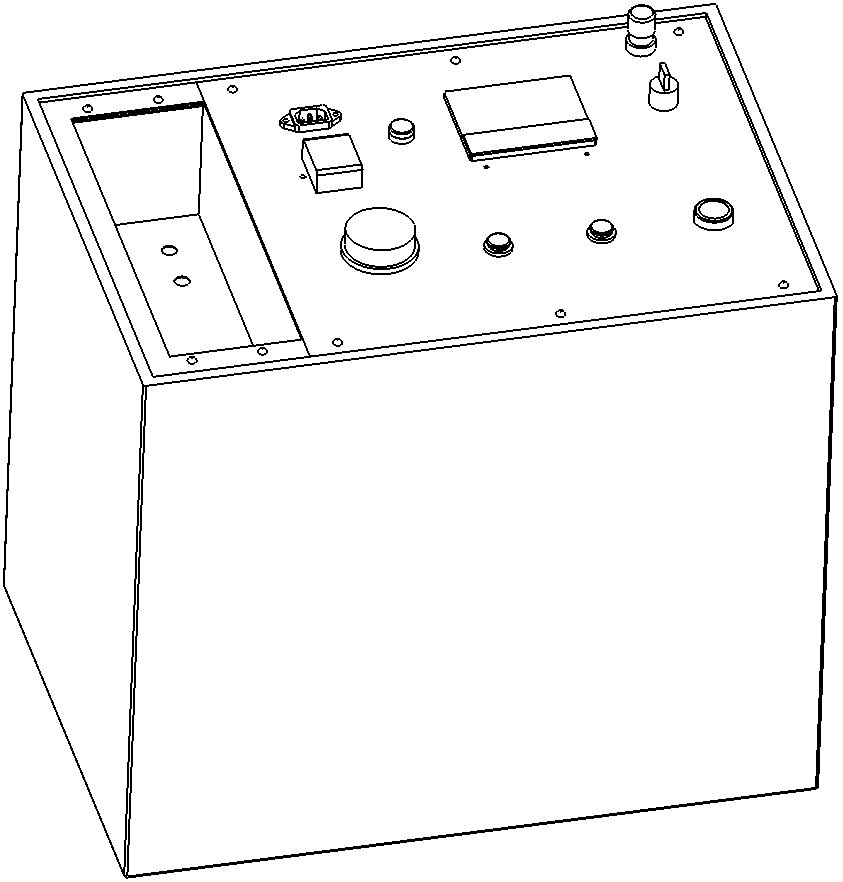

ME-9006B電纜測試高壓信號發生器的三維示意圖如圖2-1-1，其面板布置見圖2-1-2.
圖2-1-1 三維示意圖

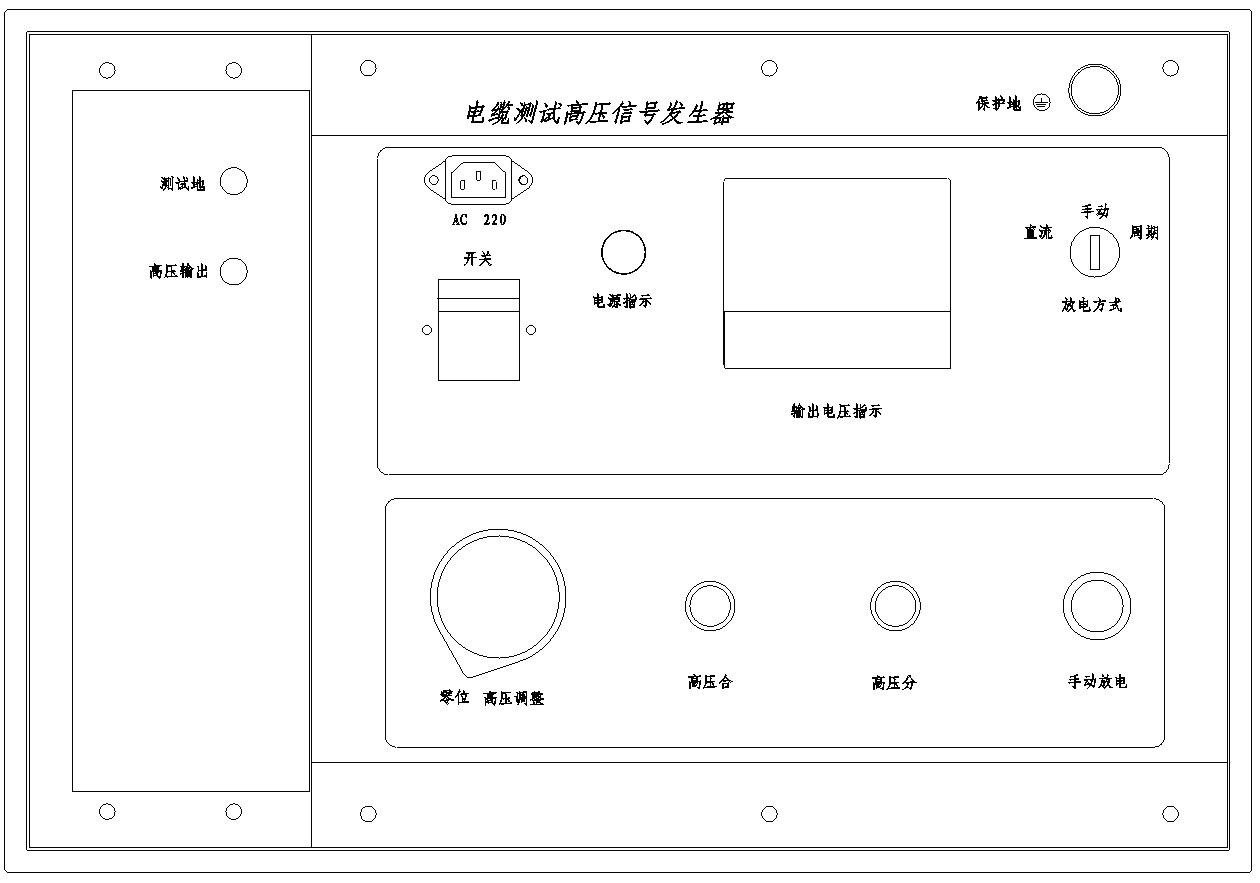

控制面板見圖2-2-1：
圖2-2-1 控制單元面板
其中：
1、AC220V 插座：接220V，50Hz 交流電源。
2、電源開關 ：用來開關ME-9006B的工作電源。
3、電壓調整 ：根據被測電纜的耐壓水平調節輸出電壓。
4、電壓顯示：電壓表顯示輸出電壓。當設備對電纜進行一次高壓沖擊時，若高壓表的數值變化較大，說明故障點已經被擊穿；若高壓表的數值變化較小，說明故障點沒有擊穿。
5、放電方式 選擇開關：放電方式 有 直流 、手動 和 周期 三個檔。直流 檔是專門為閃絡性故障測距設置的，通常與高壓調整配合使用。手動 檔是為高阻性故障測距設置的，只有按一下 手動放電 按鈕才進行一次放電，周期 檔是為故障定點設置的，設備在該擋時將按照放電周期設定的時間周期自動放電。當使用ME-9008多功能電纜故障定點儀進行聲磁同步精確定點時，應選擇周期 放電模式。
6、高壓合：打開ME-9006B的電源后，所有信號都沒有輸出，只有調壓旋鈕在零位時按高壓合才能啟動高壓電路工作。
7、高壓分 按鈕：用來停止高壓電路工作，同時將內部的高壓儲能電容存儲和被測電纜上的電荷放掉。
8、手動放電 按鈕：當 放電方式 選擇開關在 手動 位置時，只有按一下 手動放電 按鈕才進行一次放電和信號輸出，當選擇 直流 和 周期 檔時，該按鈕無效。
9、電源 指示燈：當打開ME-9006B電源后，此指示燈亮。
10、高壓 指示燈：高壓電路工作指示。高壓電路工作時該指示燈點亮。
11、高壓輸出線：高壓信號的輸出連接線。連接被測的故障電纜，將高壓信號發生器產生的高壓與信號施加到故障電纜。其中，紅色夾鉗為負高壓輸出，黑色夾鉗為測試地。相鎧故障時黑色夾鉗接電纜護層，紅色夾鉗接故障芯線，而相間故障時，黑色夾鉗和紅色夾鉗分別接兩故障芯線。為了確保人身安全，控制單元內部設有工作電源停電后能自動對電纜放電的裝置。在ME-9006B電纜測試高壓信號發生器工作時，要遠離輸出夾鉗。設備使用完畢后，要先放電，當高壓表指示為零后再拆線。
12、保護接地：是設備保護接地點，為保障人身及設備安全，必須可靠接地。
四、多次脈沖電纜故障測試系統廠家注意事項
1、儀器為高壓設備，使用時應按規程操作，同時要有相應的監護措施。儀器使用完畢后器輸出端一定要充分放電，確保人身安全。
2、嚴禁拆卸儀器，儀器內部部分電路有高壓儲能，即使在斷電狀態拆卸儀器也會有觸電危險。
3、儀器若出現問題，請不要試圖自行維修，以免發生觸電危險。請立即與本公司聯系，由本公司專業人員處理。
安全警告：
?儀器zui大輸出電壓35kV，注意安全！
?在儀器工作時要遠離輸出夾鉗！
?不得將金屬物插入儀器內！
?儀器嚴禁拆卸！以防觸電！
多次脈沖電纜故障測試系統廠家ME-9006X電纜測試多次信號耦合器
一、多次脈沖電纜故障測試系統廠家功能特點
1、采用了目前國際上zui先進的“多次脈沖法”技術和脈沖平衡技術，更 加突出了故障點的反射波形，測試波形識別更加容易。
2、具有安全的高壓保護措施，實現測量回路與高壓沖擊電源的電氣隔離，保證測距儀在沖擊電壓環境下工作的安全，無損壞、不死機。
3、接線簡單，可與其他的高壓設備配合使用。
4、無高壓外露，安全可靠。
二、多次脈沖電纜故障測試系統廠家技術指標
5、測試脈沖電壓：300V（P－P）
6、允許輸入沖擊電壓：小于35kV
7、允許輸入沖擊能量：小于2000J
8、電源：交流220V，50Hz
9、體積：560mm×230mm×220mm
10、質量：7kg
三、多次脈沖電纜故障測試系統廠家設備結構

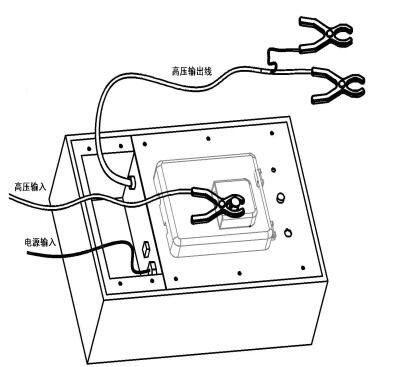

ME-9006X電纜測試多次信號耦合器的三維示意圖如圖2-1-1，其面板布置見圖2-1-2
圖2-1-1 三維示意圖

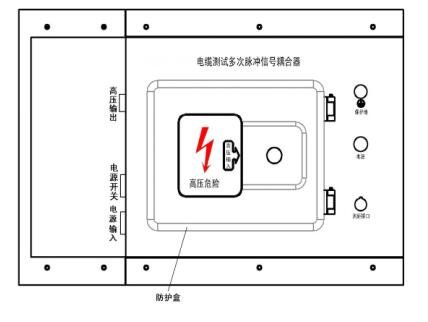

控制單元面板見圖2-1-2
圖2-1-2 控制單元面板
其中：
1、電源輸入：為ME-9006X的工作電源。接220V，50Hz 交流電源。
2、電源開關 ：ME-9006X的工作電源開關。
3、電源指示燈：當接通ME-9006X電源后，此指示燈亮。
4、測距接口：與ME-9006A的測距接口相連。
5、防護盒：隔離輸入高壓，接入高壓沖擊信號源時需將此蓋打開，接好后合上。
6、高壓輸入：與ME-9006B高壓信號發生器（或其他高壓設備）的輸出線相連，為多次脈沖測距提供高壓沖擊信號源。（注意：高壓沖擊信號源提供的高壓輸入電壓應小于30kV。其沖擊能量應小于2000焦耳。對電纜測試多次脈沖耦合器輸入過高的沖擊電壓或過大的沖擊能量將會損壞設備）
7、高壓輸出線：連接被測故障電纜的高壓信號輸出線。將高壓沖擊信號與多次脈沖信號施加到故障電纜。其中，紅色夾鉗為負高壓輸出，黑色夾鉗為測試地。相鎧故障時黑色夾鉗接電纜護層，紅色夾鉗接故障芯線，而相間故障時，黑色夾鉗和紅色夾鉗分別接兩故障芯線（注意：極性不得接錯，否則會損壞儀器）。在高壓信號發生器工作時，要遠離輸出夾鉗。設備使用完畢后，要先放電，再拆線。
8、保護接地：是設備保護接地點，為保障人身及設備安全，必須可靠接地。
四、多次脈沖電纜故障測試系統廠家注意事項
1、儀器為高壓設備，使用時應按規程操作，同時要有相應的監護措施。儀器使用完畢后器輸出端一定要充分放電，確保人身安全。
2、嚴禁拆卸儀器，儀器內部部分電路有高壓儲能，即使在斷電狀態拆卸儀器也會有觸電危險。
3、儀器若出現問題，請不要試圖自行維修，以免發生觸電危險。請立即與本公司聯系，由本公司專業人員處理。
4、高壓沖擊信號源提供的高壓輸入電壓應小于30kV，其輸出的沖擊能量應小于2000焦耳（即高壓源的zui高電壓為30KV，其儲能電容zui大為4μF）。對電纜測試多次脈沖耦合器輸入過高的沖擊電壓或過大的沖擊能量將會損壞設備
安全警告：
?儀器zui大輸出電壓30kV，注意安全！
?在儀器工作時要遠離輸出夾鉗！
?儀器嚴禁拆卸！以防觸電！
多次脈沖電纜故障測試系統廠家ME-920 數字式電力電纜故障定點儀
一、多次脈沖電纜故障測試系統廠家性能特點
1、聲磁同步接收，抗干擾能力強。
2、聲磁信號波形顯示，信號和噪聲易于區分。
3、光標測量聲磁延時，精確判斷故障點的遠近。
4、可根據磁場波形的初始極性，在定點的同時進行路徑探測。
5、高性能抗噪耳機監聽。
6、大屏幕液晶顯示，界面友好、簡單易用。
7、內置大容量鋰離子電池供電，配快速充電器。
8、電源管理：根據不同功能開啟不同的電源通路，盡量減小功耗；若15分鐘沒有任何操作，儀器將自動關機；電池欠壓時也將自動關機，以保護電池。
9、高防護等級，小巧便攜。
二、多次脈沖電纜故障測試系統廠家技術指標
1、聲磁同步定點功能：
（1）聲音信號通頻帶：中心頻率400Hz，帶寬200Hz。
（2）信號增益：80dB。
（3）定點精度：0.1m。
2、電源：
（1）電池：內置鋰離子電池組，標稱電壓7.4V，容量3000mAH。
（2）功耗：300mA，可連續使用時間>9小時；
（3）充電器：輸入AC220V±10%，50Hz；標稱輸出8.4V，DC1A。
（4）充電時間：<4小時。
3、顯示方式： 320×240點陣大屏幕液晶。
4、體積：270mm×150mm×210mm。
5、質量：1.5kg。
6、使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
三、多次脈沖電纜故障測試系統廠家儀器維護
（一）、充電
當主機屏幕上顯示的電池水平很低，或信號發生器“電源”指示燈閃爍時，需要對其充電，在繼續使用一小段時間后，儀器將自動關機。
充電時，將充電器的輸出插頭插到儀器的 充電 插孔，充電器的電源插頭插市電220V插座，儀器開始充電，充電器的指示燈指示充電狀態，紅燈表示正在充電，綠燈表示充電完成。將放完電的電池充滿大約需要4小時，充不滿也可以使用，超過4小時也不會損壞電池。
（二）、質保和維護
若因?yàn)槭褂貌划?dāng)造成損壞（包括保修期內），或超過保修期限發生產品質量問題，我公司負責維修，維修時只收取更換的器件成本費。
儀器出現下列問題時，用戶可以嘗試自行解決：
不開機：可能是電池已耗光，請嘗試先充電再使用。
儀器自動關機：可能是因?yàn)殡姵厍穳鹤詣雨P(guān)機，或長時間（15分鐘）未進行任何操作自動關機，請嘗試重新開機。
開機后立即關機：原因是電池欠壓，請先對電池充電再使用。
若出現其他問題，請不要試圖自行維修，以免擴大故障，請與本公司聯系，以便及時維修和服務。
武漢摩恩提供多次脈沖電纜故障測試系統廠家價格、多次脈沖電纜故障測試系統廠家報價，產品選型，技術支持，多次脈沖電纜故障測試系統采用低壓脈沖、多次脈沖、電壓取樣、電流取樣，實現一機多功能的測試方法，對于任何高阻故障均呈現zui簡單的類似于低壓脈沖短路故障波形特征，極易判讀。多次脈沖電纜故障測試儀內部采用winxp系統，界面采用中文顯示，zui大測試距離為＞16Km，DFDL-T多次脈沖電纜故障測試儀操作簡單、何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的。
