標準電流互感器

來源：6w1o9.cn    更新時間：2020-06-28

標準電流互感器廠家簡介
  武漢摩恩提供標準電流互感器廠家價格、標準電流互感器廠家報價，產品選型，技術支持，標準電流互感器是在供用電的線路中，電流大小相差懸殊，從幾安培到幾萬安培不等。為便于儀器、儀表的測量，需要轉換為比較統一的電流，另外供用電線路上的電壓都比較高，如直接測量對儀器、儀表和人都是非常危險的。為此設計的電流互感器就起到變流和電氣隔離的作用。


一、標準電流互感器廠家用途
HL23 標準電流互感器，適用于頻率為 50 赫茲,電壓為 500 伏以下的交流電路中，配合電流表，精確測量電流用。也可以作為校驗其它電流互感器的標準使用。
二、標準電流互感器廠家主要技術數據
1. 準確度等級：0.2 級
2. 被測線路zui高電壓：500 伏
3. 額定頻率：50Hz
4. 額定初級電流： 15，50，100，150，200，300，600A
5. 額定次級電流： 5A
6. 額定負荷：0.2Ω，COSФ=0.8（負荷的允許范圍 0.1Ω-0.2Ω）
7. 互感器的變差不超過下表的規定：
8. 重量：<1.7 公斤

初級電流（A）	100	150	200	300	600
穿心繞匝數	6	4	3	2	1
建議采用的電纜截面積（mm2）	30	50	60	100	240

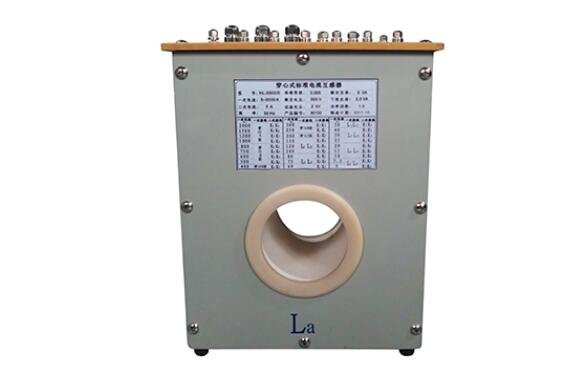

三、標準電流互感器廠家結構概述
HL23 標準電流互感器的初級繞組是由內附與穿心外繞組成的多量限互感器。
互感器的導磁體是用高導磁場合金帶繞成的環形鐵芯，并經過特殊的熱處理。
互感器的次級繞組均勻地纏繞在包有絕緣層的鐵芯上，內附的初級繞組各分段均勻的分布在次極繞組的外面。
互感器的外殼上有次級和內附初級繞組接線端鈕及次級端鈕短路片，中心孔是供外繞初級繞組線匝穿過用的，標有技術數據的標牌也在外殼上。
四、標準電流互感器廠家使用與維修
1. 互感器使用于溫度為 0℃～+40℃，相對濕度不超過 85%的環境中；
2. 在額定電流下，互感器的連續工作時間不得超過 2 小時；
3. 初級電流為 100A～600A 時，初級繞組穿心匝數和導線截面積按下表選擇：

初級電流（A）	100	150	200	300	600
穿心繞匝數	6	4	3	2	1
建議采用的電纜截面積（mm2）	30	50	60	100	240

4. 互感器在使用時要遠離強磁場（如大電流發生器）；
5. 互感器在通電時，次級嚴禁開路；改變接線時，要切斷電源后進行；使用完畢后，要使電流均勻的降到零后再切斷電源；
6. 互感器禁止通入直流電流或在線路中有電流時切斷電源。否則，應按下述方法退磁，以保證其準確度；
建議用如下的方法退磁：在互感器的次級接線端鈕上，接以相當于額定負荷10～20 倍的電阻，分別在所接電阻的 1,1/2,1/5,1/10 倍時，對初級繞組通以工頻電流，使由零增至 1.2 倍額定電流值，然后均勻緩慢的降到零。
7. 接入互感器次級的測量回路的總阻抗及功率因數（包括連接導線的電阻） ,不應超出規定的范圍。在精密測量或作為標準互感器使用時，外接回路總阻抗應等于互感器誤差試驗時所接負荷的數值，此時，互感器誤差的實際值與證書相符。
8. 互感器應保存在干燥的室內，不可直接放在地上；環境溫度為 0℃～+40℃相對濕度不超過 85%，空氣中不應有腐蝕性氣體及導電塵埃存在。

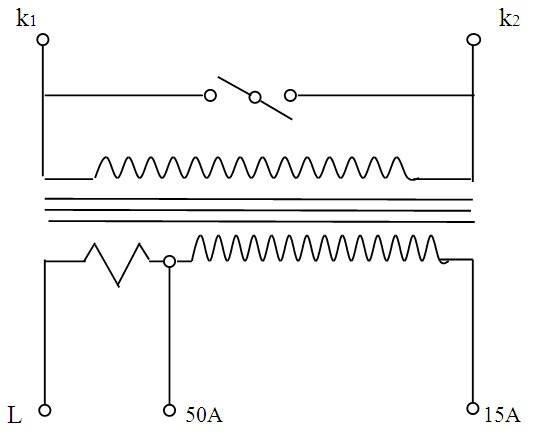

互感器電原理圖如
武漢摩恩提供標準電流互感器廠家價格、標準電流互感器廠家報價，產品選型，技術支持，標準電流互感器是在供用電的線路中，電流大小相差懸殊，從幾安培到幾萬安培不等。為便于儀器、儀表的測量，需要轉換為比較統一的電流，另外供用電線路上的電壓都比較高，如直接測量對儀器、儀表和人都是非常危險的。為此設計的電流互感器就起到變流和電氣隔離的作用。
