三相繼電保護測試儀廠家

來源：6w1o9.cn 更新時間：2019-12-03

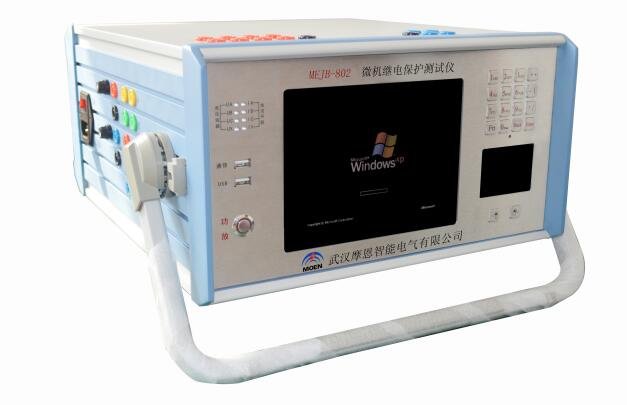

三相繼電保護測試儀廠家簡介
武漢摩恩提供三相繼電保護測試儀廠家價格、三相繼電保護測試儀廠家報價，產品選型，技術支持，三相繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。

三相繼電保護測試儀廠家注意事項
1、為防止儀器運行中機身感應靜電，試驗之前先通過接地端將主機可靠接地；
2、36V 以上電壓輸出時應注意安全，防止觸電事故的發生；
3、電壓測試通道嚴禁短路，電流測試通道嚴禁開路，嚴禁將外部的交直流電源引入到儀器的電壓源、電流源、開出量輸出插孔，否則有可能損壞儀器；
4、為保證測試的準確性應將保護裝置的外回路斷開，且將電壓的N與電流的N在同一點共地；
5、注意保持機箱側面通風口的空氣流動暢通，請不要遮擋通風口，以免影響散熱；
6、在單相輸出或并聯輸出大電流后，應保證儀器至少有30秒鐘的散熱，再進行下一次試驗；
7、試驗過程中，請不要頻繁開關電源，以免對儀器造成損壞或測試精度降低；
8、試驗過程中，如遇到異常情況，應立即切斷電源；
9、切勿將儀器露天放置而被雨水淋濕；
10、儀器工作異常時，請及時與廠家聯系，請勿自行維修。
三相繼電保護測試儀廠家主要特點
1、滿足現場所有試驗要求。本儀器具有標準的四相電壓，三相電流輸出，電壓125V/相，電流40A/相。三相并聯可達120A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
2、各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3、經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4、本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
5、配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
6、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
8、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
9、可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法
10、具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。
11、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（1A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
12、具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

三相繼電保護測試儀廠家技術參數
1、交流電流源:
2、相電流輸出（有效值）： 0--40A/相，精度0.2%
三相并聯輸出(有效值)： 0--120A/三相同相位并聯輸出
相電流長時間允許工作值(有效值)： 10A
每相zui大輸出功率：420VA
三相并聯電流zui大輸出功率：900VA
三并電流zui大輸出允許工作時間：10s
頻率范圍： 0--1000Hz 精度：0.001Hz
諧波次數： 2--20次相位：0--360° 精度：0.1°
2、直流電流源:
電流輸出： 0--±20A/相：精度 0.2%
3、交流電壓源:
相電壓輸出（有效值）： 0--125V/相精度：0.2%
線電壓輸出（有效值）： 0--250V
相電壓/線電壓輸出功率： 75VA/100VA
頻率范圍： 0--1000Hz 精度：0.001Hz
諧波次數： 2--20次相位：0--360° 精度：0.1°
4、直流電壓源:
相電壓輸出幅值：0--±150V 精度：0.2%
線電壓輸出幅值：0--±300V
相電壓/線電壓輸出功率： 90VA/180VA
5、開關量端子:
開關量輸入端子： 8對
空接點： 1--20mA，24V 裝置內部有源輸出
電位翻轉：無源接點（短接信號）
有源接點0-250VDC
開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。
6、時間測量范圍:
范圍 1ms--9999s 測量精度 1ms
7、體積重量:
凈體積：420(mm)×210 (mm)×435 (mm); 約19Kg
整機體積：475 (mm)×270 (mm)×565 (mm); 約28.5Kg
8、電源:
AC220V±10% 50Hz 10A

三相繼電保護測試儀廠家裝置硬件組成
1.內置高性能工業控制計算機
本裝置采用高性能工控機作為控制計算機，配有自還原CF卡， 8.4〃800×600分辨率TFT真彩LCD顯示器。本機帶高性能專用工業鍵盤和鼠標，無須另接外設就可直接使用，軟件在Windows XP操作系統下運行，操作簡便。裝置面板配有三個USB接口，可方便地進行數據存取、數據通信和軟件升級等。
2.DSP數字信號處理系統
采用6000系列DSP控制器作為核心，F(xiàn)PGA可編程邏輯器件輸出波形，由于采用的是DDS硬件輸出波形的技術，使波形頻率和相位精度相當高，同時，該系統與工控機通訊直接采用USB2.0接口，使得數據通訊穩定可靠。
3.D/A和A/D轉換
采用高精度D/A轉換器，同時采用有源低通濾波器，使輸出波形平滑，幅頻特性優良。同時控制系統還保留了12路12位A/D轉換電路，可實時采集12路模擬量的輸出波形并通過軟件在屏幕上顯示實際輸出的波形，幅值和相位。
4.高精度線性電壓，電流功率放大器
電流、電壓采用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，并可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特征。功放電路采用進口大功率高保真模塊式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗余和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流回路允許開路，不會損壞裝置。面板有電流開路指示燈，以方便用戶檢查接線正確與否。同時面板還有電壓過載或短路指示燈，當電壓回路（在有輸出情況下）發生短路時，該指示燈發亮并啟動蜂鳴器報警。大電流限時采用獨特的硬件，限時電路，克服了傳統的軟件限時的缺點，使大電流使用更安全更可靠。
5.開關量輸入、開關量輸出
裝置共有開關量輸入端子8對，開關量輸出端子4對。
開入量、開出量都由光電隔離器和24V直流繼電器組成，其工作電源為獨立的24V工作電源，所以在COM端與開入量之間有24V的直流電壓。
專用獨立的直流電源輸出
裝置配有兩路110V直流電源電壓輸出，頭尾相接組成+110V、0V、-110V三個端子輸出，只能作保護裝置的工作電源，不能作直流操作電源使用。+110V、-110V兩端子可輸出220V直流電壓。

三相繼電保護測試儀廠家裝置面板說明

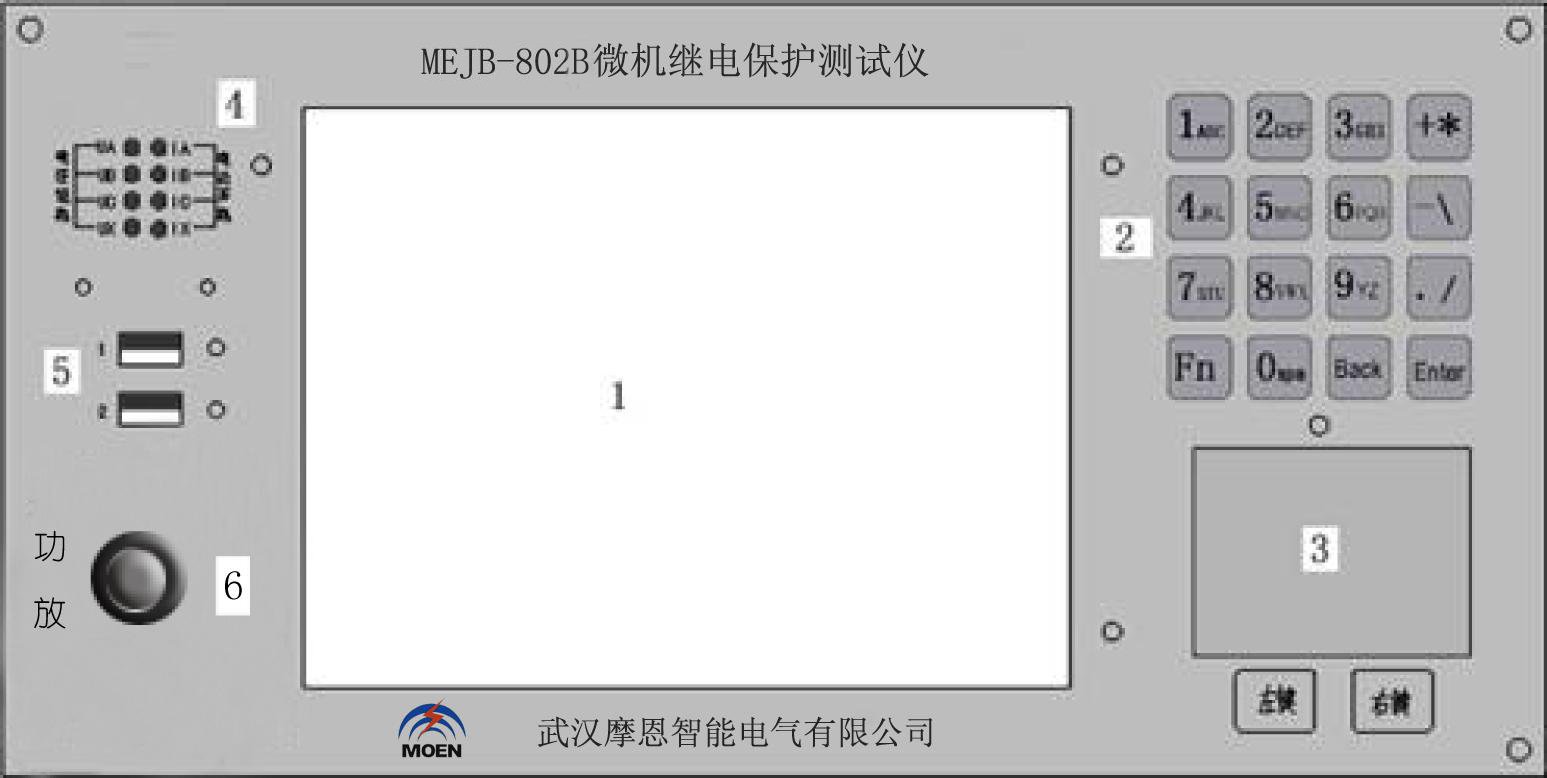

三相繼電保護測試儀廠家面板

1、8.4〃液晶顯示屏
2、不銹鋼鍵盤
3、觸摸式鼠標
4、電壓短路告警指示燈，電流開路告警指示燈
5、USB接口，USB1為外接筆記本電腦用，USB2為數據交換用
6、功放電源開關。當須要輸出電流、電壓時，可打開此電源開關。
