電纜外護套故障測試儀廠家

來源：6w1o9.cn 更新時間：2019-12-03

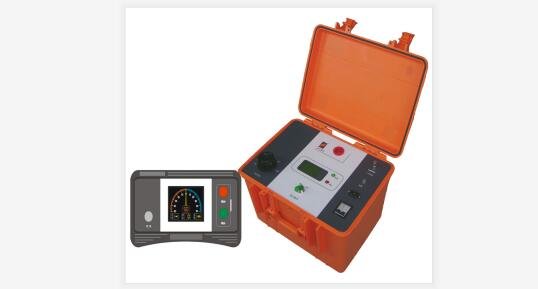

電纜外護套故障測試儀廠家簡介
武漢摩恩提供電纜外護套故障測試儀廠家價格、電纜外護套故障測試儀廠家報價，產品選型，技術支持, 纜外護套故障測試儀是針對外護套故障的特點，采用壓降法初測電纜外護套的接地故障，再用跨步電壓法精確查找故障點。儀器用于交聯電纜的外護套故障探測；也可用于地埋線和全塑線（無金屬護層電纜）故障的探測；還可用作電纜或其它電器的10KV直流耐壓試驗。

一、電纜外護套故障測試儀廠家功能特點及技術指標
功能特點
★ 全自動人性化設計，操作簡單、方便。
★ 多重機械、電子保護，安全可靠。
★ 采用LCD液晶顯示器，觀察方便，顯示直觀，準確無誤。
★ 具有連續輸出、脈動輸出、耐壓試驗三種工作方式，功能齊全。
★ 接收機采用超清彩色液晶顯示，獨特的雙色顯示，直接指示故障方向。
★ 采用數字濾波處理，有效的解決了模擬表頭兩邊擺得困擾。
★ 真正實現了無需調零，操作方便快捷。
技術指標
發射機
工作模式：連續輸出、脈沖輸出、耐壓試驗
顯示方式：液晶顯示器
輸出電壓：0∽15KV負極性；
輸出電流：連續方式0-100mA 脈動方式200mA-1A
電源：AC220V±10% 5A；
體積：350×320×370
重量：18Kg
接收機
顯示方式：彩色液晶顯示器
顯示范圍：50-0-50（顯示范圍更寬，分辨率更高）
靈敏度：0.30mV
電源：6×1.5V
體積：120×120×230
重量：1Kg
二、電纜外護套故障測試儀廠家儀器面板及功能介紹

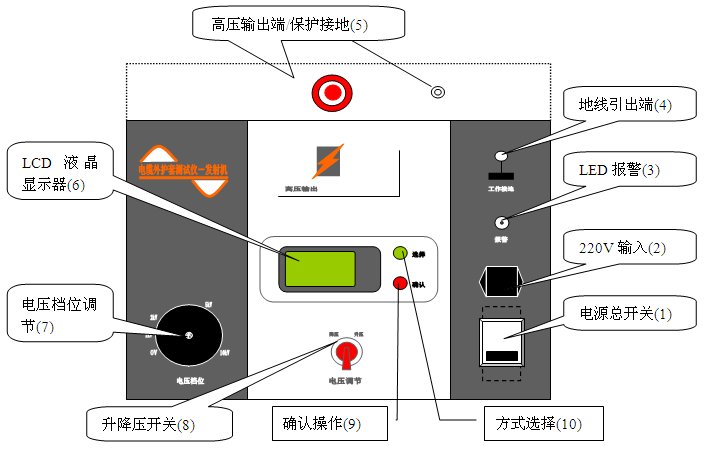

發射機面板
電纜外護套故障測試儀廠家儀器面板及功能介紹

圖1
功能介紹（參考圖1）
(1)電源總開關
接通和關斷電源
(2)220V輸入
AC220V±10%電源輸入端
(3)LED報警
當儀器檢測到內部錯誤（過流、過壓）時，或升壓的過程中，開始閃爍，提示操作人員。
(4)地線引出端
操作儀器時，此端應可靠接地，確保人身及設備安全。
(5)高壓輸出端保護接地
儀器輸出端，為測量故障和耐壓試驗提供穩定可靠的高壓，操作時，應使用專用的高壓線，并套上高壓帽。保護接地應接高壓輸出線外鎧。
(6)LCD液晶顯示器
人機對話接口，顯示當前的操作狀態和參數，提供用戶參考。
(7)電壓檔位調節
在測試過程中，根據現場需要可選擇不同的輸出電壓檔位。使用時先向上拔起，再旋轉至欲設檔位。測試中一般應優先選擇較低檔位，因?yàn)橥瑯与妷合碌蜋n位的允許輸出電流較大。
(8)升降壓開關
當檔位確定后，左右撥動升降壓開關，可進行升壓和降壓調節，在升壓的過程中LED報警燈會閃亮提示用戶注意。
(9)確認操作
開機后選擇工作方式后，按此鍵可進入該工作狀態，進入某種工作狀態后，按此鍵也可退出至工作方式子菜單。
(10)方式選擇
開機進入工作方式子菜單后，按此鍵可進行工作方式之間的切換，在連續和斷續輸出時，此鍵作為自動降壓；在耐壓使用時，此鍵作為計時開關。

接收機面板（圖2）

圖2
功能介紹（參考圖2）
(1)開關
接通和關斷電源；
(2)信號輸入端
此端口是連接接收機和探測桿的連線端口；
(3)液晶顯示器
接收機采用彩色液晶顯示器，顯示信號強度、同步、增益、電池電量；
(4)增益加
按下此鍵，增益幅度加1，zui大20；
(5)增益減
按下此鍵，增益幅度減1，zui小為0；
(6)電池充電座（備用）
當儀器裝入的是充電電池，可通過此口進行充電；
注意：
1》當電池電量低于60%時，顯示變?yōu)榧t色，請及時更換電池，或者給充電電池充電
2》增益的可調范圍為0到20。測試過程中，當信號幅度過大，在此位置上會顯示向下的箭頭，表示讓用戶將增益調小。
三、電纜外護套故障測試儀廠家故障點的初測原理
1、知道電纜外護套的分布電阻
一般情況下，電纜外護套的電阻是均勻分布的，根據這樣特點可測出故障點的大概位置，方法如下：
1) 纜外護套的電阻為R0/km，打開電纜外護套的接地點，接線如圖3所示；
2) 在末端將芯線和外護套連接，接緊！
3) 在測試端的芯線和外護套上接毫伏表（萬用表毫伏檔），表筆直接與芯線和外護套接緊，不要接到儀器輸出線的夾子上，避免接觸電阻影響毫伏表的測量結果。
4) 儀器設置在連續輸出檔，調整輸出電壓，使輸出電流達到A1（毫安，zui好是整數如100.0mA），這時讀取毫伏表上的讀數V1（毫伏）；
5) 故障點的距離Lx（km）=V1/（A1×R0）；
2、不知道電纜外護套的分布電阻，知道電纜的長度L
1)按照圖3接線；
2)打開電纜外護套的接地點；
3)在末端將芯線和外護套連接，接緊！
4)在測試端的芯線和外護套上接毫伏表（萬用表毫伏檔），表筆直接與芯線和外護套接緊，不要接到儀器輸出線的夾子上，避免接觸電阻影響毫伏表的測量結果；
5)儀器設置在連續輸出檔，調整輸出電壓，使輸出電流達到A1（zui好是整數如100.0mA），這時讀取毫伏表上的讀數V1；
6)再將儀器移到電纜的另一側（末端）進行測量，讓輸出電流值與始端測量時的數值一致，這時毫伏表的讀數為V2；
7)故障點距離始端的距離Lx=（V1×L）/（V1＋V2）；
8)也可以用比例來表示故障點的距離（V1×100）/（V1＋V2）；
四、電纜外護套故障測試儀廠家故障定點原理
從護套不良點流入土壤的電流如圖所示，電源電壓為負極性，土壤表面電位呈漏斗狀分布，跨步電壓法正是通過探棒尋找土壤中電勢zui低點或跨步電壓零點，精確定點。
發射機置于脈沖輸出，升高電壓使輸出電流經電纜護套故障點入地，在故障點周圍產生一個直流電壓場即跨步電壓，通過接收機的兩根探測釬沿電纜路徑測量電位的變化情況。當靠近故障點時，電位差將迅速增加，并在故障點前、后點測量時，電位差達到zui大值；當兩電極位于故障點正上方而且距故障點前后距離相等時，電位差為零，表針指示為零；當兩電極越過故障點后，測量電位由大逐步減小且極性相反。
故障尋測時，先沿電纜路徑方向找出極性變化區域，再精確找到“零”電位點，即可精確地找到故障點。若遇多點故障，則可沿電纜路徑測數處“極性變化點”，再分別找到數處地電位突變的“零”電位點，以確定各個故障點的精確位置。
五、電纜外護套故障測試儀廠家注意事項
1、測試時將儀器的保護接地線和接地線可靠的接地；
2、電壓檔和工作方式切換時，應降壓回零，等輸出殘存電壓小于100V后，再調節檔位，重新從零開始升壓；
3、打開電源前將電壓檔位旋到1KV；
4、操作時，高壓輸出端子應套上高壓帽；
