檢測技術

電纜故障綜合測試儀廠家

來源：6w1o9.cn 更新時間：2019-12-03

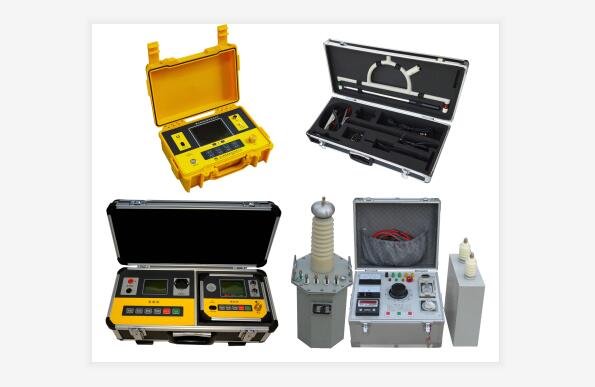

電纜故障綜合測試儀廠家簡介
武漢摩恩提供電纜故障綜合測試儀廠家價格、電纜故障綜合測試儀廠家報價，產品選型，技術支持，電纜故障綜合測試儀是一套綜合性的電纜故障探測儀器,能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。采用多種故障探測方式，計算機技術及特殊性電子技術。
電纜故障綜合測試儀廠家電纜故障綜合測試儀（測距儀）

一、電纜故障綜合測試儀廠家主要特點
○功能齊全
測試故障安全、迅速、準確；儀器采用低壓脈沖法，可測試電纜的各種故障，準確測定故障點到測試點的距離；
○測試精度高
儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m；
○智能化程度高
測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀；并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練；
○采用非易失性器件，關機后波形、數據不易失，具有波形及參數存儲、調出功能；
○具有雙蹤顯示功能，可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離；
○可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷；
○具有波形擴展比例功能，改變波形比例，可擴展波形進行精確測試；
○具有根據不同的被測電纜隨時修改傳播速度功能；
○小體積便攜式外形，內裝可充電的鋰電池供電，方便攜帶和使用。
○具有打印功能，能將屏上的圖形和數據實時打印出來。
○具有USB接口，通過上位機程序可與電腦進行通訊。
二、電纜故障綜合測試儀廠家主要技術參數
○應用范圍及用途
儀器可測試各種型號的電力電纜（電壓等級1kV～35kV）和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、和電纜的斷線、接觸不良等故障；并可測試電纜的長度和電波在電纜上的傳播速度。
○zui遠測試距離：200km
○探測盲區： 1m
○讀數分辨率： 1m
○功耗： 5VA
○使用條件：環境溫度 0℃～＋40℃
（極限溫度－10℃～＋50℃）
相對濕度 40℃（20～90）%RH
大氣壓強 （86～106）Kpa
○體積：275×220×160mm3 ○重量：4kg
三、電纜故障綜合測試儀廠家基本原理與方框圖
1、電纜故障綜合測試儀廠家儀器的基本原理
根據儀器采用的故障探測原理，當儀器處于脈沖觸發方式時，儀器按一定周期發出探測脈沖加入被測電纜和輸入電路，即時啟動A/D工作，LCD顯示屏上顯示反射回波。本儀器采用數字存儲技術，利用高速A/D轉換器采樣，將輸入的瞬態模擬信號實時地轉換成數字信號，存儲在高速存儲器中，經CPU微處理器處理后，送至LCD顯示控制電路，變?yōu)闀r(shí)序點陣信息，于是在LCD屏幕上顯示當前采樣的波形參數。

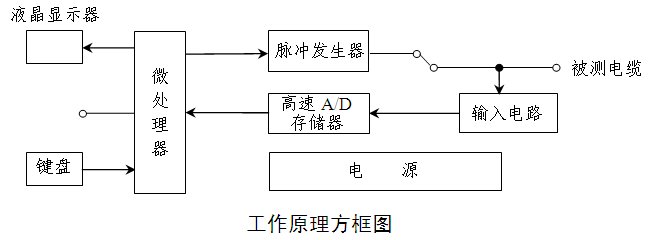

2、電纜故障綜合測試儀廠家方框圖
儀器是以微處理器為核心，控制信號的發射、接收及數字化處理過程；儀器的工作原理方框圖如下圖所示：

微處理器完成的數字處理任務包括：數據的采集、儲存、數字濾波、光標移動、距離計算、圖形比較、圖像的比例擴展，直到送至LCD顯示。也可根據需要由通訊口與PC機通訊。
脈沖發生器是根據微處理器送來的編碼信號，自動形成一定寬度的邏輯脈沖。此脈沖經發射電路轉換成高幅值的發射脈沖，送至被測電纜上。
高速A/D發生器是將被測電纜上返回的信號經輸入電路送高速A/D采樣電路轉換成數字信號，zui后送微處理器進行處理。
鍵盤是人機對話的窗口，操作人員可根據測試需要通過鍵盤將命令輸入給計算機，然后由計算機控制儀器完成某一測試功能。

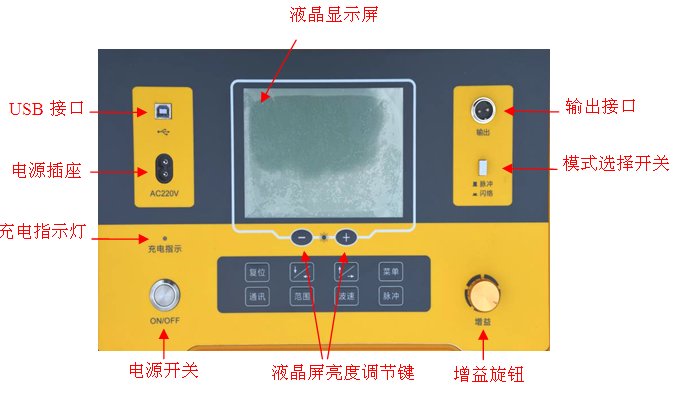

四、電纜故障綜合測試儀廠家面板結構

電纜故障綜合測試儀廠家電纜故障綜合測（路徑儀/定位儀）
一、電纜故障綜合測試儀廠家主要特點
1.接收靈敏度高
2.靜態漂移低
3.定位精度高
4.抗干擾能力強
5.液晶屏顯示信號及狀態
6.內置鋰電池供電，并配有充電器
二、電纜故障綜合測試儀廠家主要技術參數
1.尋跡定位距離：市話電纜為3km，其它線纜可達20km
2.定位阻抗范圍：0~5MΩ
3.定位精度：<±10cm
4.埋深探測：<3m
四、電纜故障綜合測試儀廠家電纜故障綜合測（路徑儀/定位儀）儀器工作原理
（一）電纜故障綜合測試儀廠家尋跡原理（zui大信號法）
我們知道，當交流電流在導體中流過時，將會在導體周圍產生交變的磁場，并且該磁場的磁力線都是以該導體為同軸的。此時如果將一電磁線圈放入該磁場中，線圈的兩端就會產生感應電壓。移動感應線圈，當線圈的方向與磁力線方向相同時，線圈兩端產生的感應電壓將會zui大。也就是說，當線圈方向與導體方向垂直時，感應電壓zui大當線圈方向與導體方向平行時，感應電壓zui小。由此我們就得到了“zui大信號法”來探尋埋地電纜的軌跡，利用接收線圈的45°法則可以測出地下線纜的埋深。
（二）電纜故障綜合測試儀廠家定位原理
差分電位法
如果一埋地電纜發生接地故障，我們可以利用電位差法找出故障點。方法是在故障電纜的測試點與地之間加上測試電壓，那么在電纜的入地點周圍將會形成以入地點為同心的分布電場。該電場中半徑相同的任意點之間不存在電位差，但半徑不同的任意兩點間卻存在電位差（如圖中A、B兩點），而且當兩點間距固定時，兩點離中心越近電位差越強。
利用這一特點，我們就可以移動A、B兩點逐漸向中心點逼近。當故障點恰好位于A、B兩點中間時，電位差變?yōu)榱?。如果繼續移動越過故障點時，電位差極性將會反相，如此來回移動就可準確判斷出接地點。

五、電纜故障綜合測試儀廠家電纜故障綜合測（路徑儀/定位儀）儀器組成
（一）電纜故障綜合測試儀廠家ME-LZ-2000路徑儀

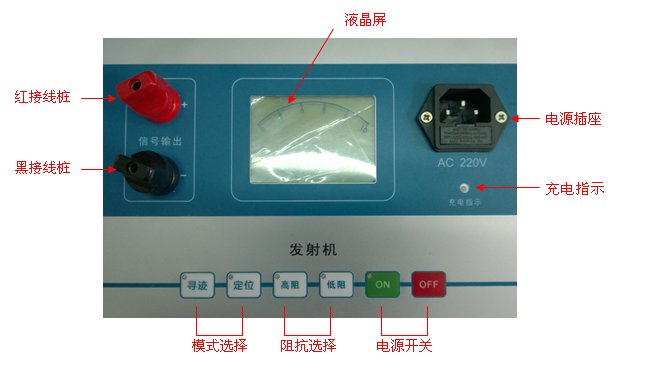

1、電纜故障綜合測試儀廠家面板結構（如下圖）

2、電纜故障綜合測試儀廠家作用說明
a) 電源開關
按“ON”，電源指示燈亮，開機；按“OFF”，電源指示燈滅，關機；
b) 電源插座
外部220V交流電源輸入；
c)充電指示
當電源插座接通220V電源時，對儀器充電，充電指示燈紅燈亮表明正在充電，綠燈亮?xí)r表明已充滿；
d) 信號輸出：（紅黑接線柱）
作為線纜探測，故障測試信號輸出接線柱。紅接線樁接被測線纜，黑接線樁接地。接地用地樁與地良好接觸。
e) 模式選擇
電纜路徑尋跡或故障定位選擇開關；當置于“尋跡”時，用來查找線纜路由，主要用于未開通使用的線纜上任意距離的探測。當置于“定位”時，用來查找線纜對地絕緣不良點的定位測試；
儀器開機時默認狀態為定位狀態，定位指示燈亮，這時可進行定位操作；在定位狀態下若按“尋跡”鍵，則尋跡指示燈亮，儀器切換到尋跡狀態下，這時只能進行路徑操作；同樣，在尋跡狀態下若按“定位”鍵，則定位指示燈亮，儀器切換到定位狀態下；
f) 模式選擇
共分為2檔，在使用中，根據被測線纜的長度選擇輸出，平常時用低阻，若阻抗較高時用高阻；儀器開機時默認狀態為低阻，低阻指示燈亮，在低阻狀態下若按“高阻”，則高阻指示燈亮；同樣，高阻在在狀態下若按“低阻”，則低阻指示燈亮；
（二）電纜故障綜合測試儀廠家 ME-LZ-2000定位儀
1、電纜故障綜合測試儀廠家面板結構（如下圖）

2、電纜故障綜合測試儀廠家作用說明
a) 電源開關
按“ON”，電源指示燈亮，開機；按“OFF”，電源指示燈滅，關機；
b)“定位”插座
差分測試樁接口；
c)“探頭”插座
路由探測棒和震動探測器接口；
d)電源插座
交流220V接口；
e)增益電位器
控制各種工作方式的聲響強弱；
f)故障方向指示燈
在定位狀態時，用于顯示故障所在的方向，紅燈亮表示故障在靠近紅色的差分測試樁的一側，綠燈亮表示故障在靠近綠色的差分測試樁的一側；
g)揚聲器
聲音輸出；
h)液晶屏
顯示工作模式及接收到的信號強度大小；
i)“音頻”鍵
當在射頻模式時，按下進入音頻模式，音頻指示燈亮；
j) “射頻”鍵
當在音頻模式時，按下進入射頻模式，射頻指示燈亮；
k) “故障”鍵
當在射頻模式時，按下進入故障定位，故障指示燈亮，用于探測線纜對地絕緣不良點的定位測試；
