工頻線路參數測試儀液晶界面介紹

來源：6w1o9.cn 更新時間：2019-06-10

工頻線路參數測試儀液晶顯示界面主要有十屏，包括參數設置和九個功能界面。

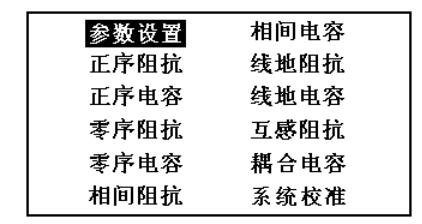

⑴．主菜單如圖三所示：

圖三

工頻線路參數測試儀主菜單共有十二個可選項，分別為：參數設置、正序阻抗、正序電容、零序阻抗、零序電容、相間阻抗、相間電容、線地阻抗、線地電容、互感阻抗、耦合電容、備用項目。當光標指向哪一個功能選項時，哪個圖標就變?yōu)榉窗罪@示，可見圖三界面中選中項為‘參數設置’功能，按上下左右鍵可改變光標指向的選項。此時，按‘確定’鍵進入選中的功能顯示屏。

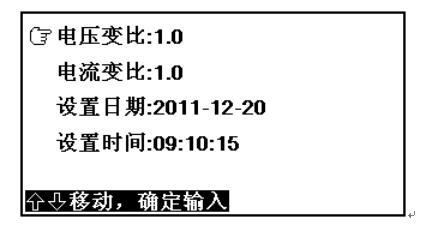

⑵．參數設置屏如圖四：

圖四

圖四中可見第一行為提示行，提示行提示‘上下移動，確定輸入’如圖四所示，此時先按“確定”鍵進入輸入狀態，再按相應的數字鍵輸入數字后按‘確定’完成。以下四種參數包括：電壓變比、電流變比、設置日期、設置時間，光標指向哪一項，哪項變?yōu)榉窗罪@示，同時提示行指出應進行的操作，按上下鍵可切換選中項；各項參數的具體說明如下：
電壓變比：外接電壓互感器進行測量時，此參數代表外接電壓互感器的變比（如：10000V/100V的電壓互感器應輸入100），不外接電壓互感器測量時，此參數應設為1。
電流變比：外接電流互感器進行測量時，此參數代表外接電流互感器的變比（如：100A/5A的電壓互感器應輸入20），不需外接電流互感器測量時，此參數應設為1。
設置日期：更改當前日期（年、月、日）。
設置時間：更改當前時間（時、分、秒）。

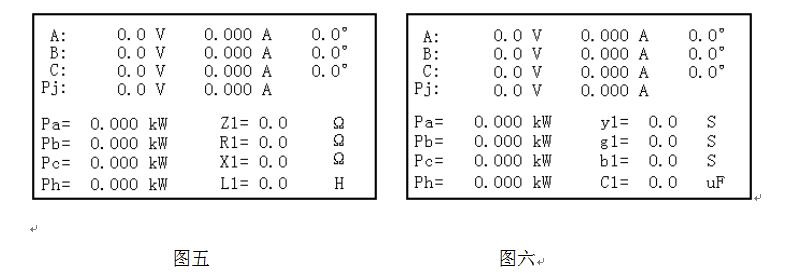

⑶．正序阻抗和正序電容顯示如圖五、圖六所示：

工頻線路參數測試儀兩屏都將當前各相的實際電壓、電流、功率、以及各相電壓的平均值Up、各相電流的平均值Ip、各相功率和Ph顯示出來，不同的是，正序阻抗測量屏顯示的計算結果為：正序阻抗值Z1、正序電阻值R1、正序電抗值X1、正序電感值L1；而正序電容屏顯示的計算結果為正序?qū)Ъ{y1、正序電導g1、正序電納b1、正序電容C1。

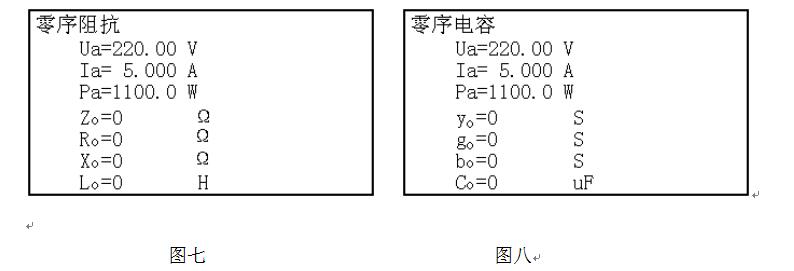

⑷．零序阻抗和零序電容顯示如圖七、圖八所示：

兩屏都將當前實際電壓Ua、電流Ia、功率Pa顯示出來，不同的是，零序阻抗測量屏顯示的計算結果為：零序阻抗值Z、零序電阻值R、零序電抗值X、零序電感值L；而零序電容屏顯示的計算結果為零序?qū)Ъ{yo、零序電導go、零序電納bo、零序電容Co。

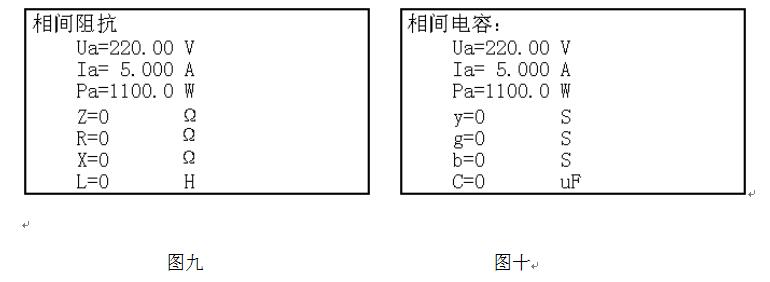

⑸．相間阻抗和相間電容顯示如圖九、圖十所示：

工頻線路參數測試儀兩屏都將當前實際電壓Ua、電流Ia、功率Pa顯示出來，不同的是，相間阻抗測量屏顯示的計算結果為：相間阻抗值Z、相間電阻值R、相間電抗值X、相間電感值L；而相間電容屏顯示的計算結果為相間導納y、相間電導g、相間電納b、相間電容C。

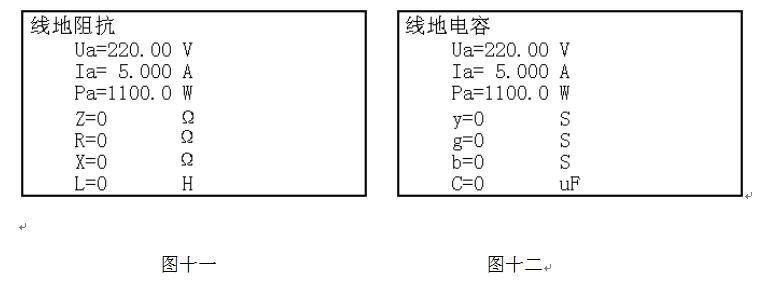

⑹．線地阻抗和線地電容顯示如圖十一、圖十二所示：

兩屏都將當前實際電壓Ua、電流Ia、功率Pa顯示出來，不同的是，線地阻抗測量屏顯示的計算結果為：線地阻抗值Z、線地電阻值R、線地電抗值X、線地電感值L；而線地電容屏顯示的計算結果為線地導納y、線地電導g、線地電納b、線地電容C。

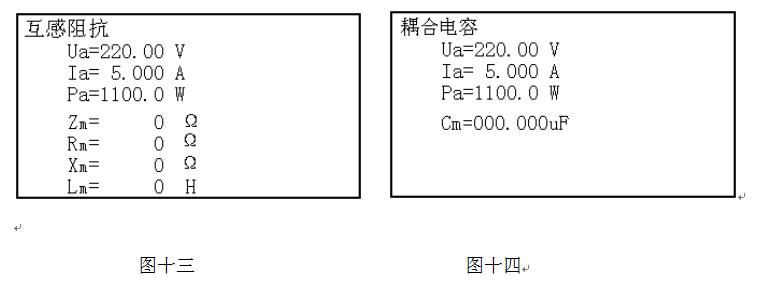

⑺．互感阻抗和耦合電容顯示如圖十三、圖十四所示：
