ME20S系列智能數顯絕緣電阻測試儀屏蔽端(GUARD)的使用方法

來源:武漢摩恩    更新時間:2018-04-28

ME20S系列智能數顯絕緣電阻測試儀屏蔽端(GUARD)的使用方法
在電力電纜等的絕緣測量或外界電磁場干擾時,為了消除表面漏電和外界電磁場的干擾而影響測量結果的準確度,在實際測量過程中,采用儀表的屏蔽端來消除漏電電流、屏蔽干擾。
對于兩節及以上的被試品,例如避雷器、耦合電容可采用圖6所示的接線進行測量。圖中將屏蔽端接到被測避雷器上一節法蘭上,這樣,由上方高壓線路等所引起的干擾電流由屏蔽端子屏蔽掉,而不經過測試主回路,從而避免了干擾電流的影響。對zui上節避雷器,可將其上法蘭接儀表地端(EARTH)后再接地,使干擾電流直接入地。但后者不能將干擾完全消除掉。

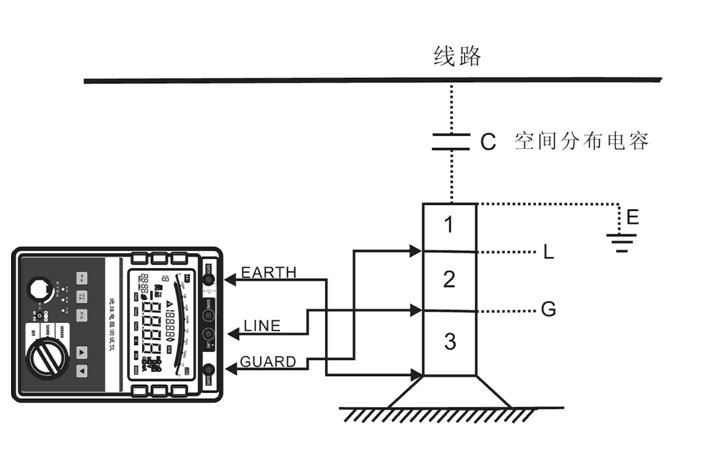

圖6:利用屏蔽端(GUARD)屏蔽干擾
其它方面的應用可參考此接法。
