MESM-3三鉗矢量分析儀二次參量測量部分

來源:武漢摩恩    更新時間:2018-04-26

MESM-3三鉗矢量分析儀二次參量測量部分
1.測試目的
通過檢測三路電壓參量、三路電流參量的數據來了解被測設備的實時電壓、電流、相位以及各參量之間的矢量關系的真實情況;可將所有6個參量的向量圖同屏顯示出來,從而確定供電系統的運行情況,便于分析故障原因和線損原因。
2.測試方法

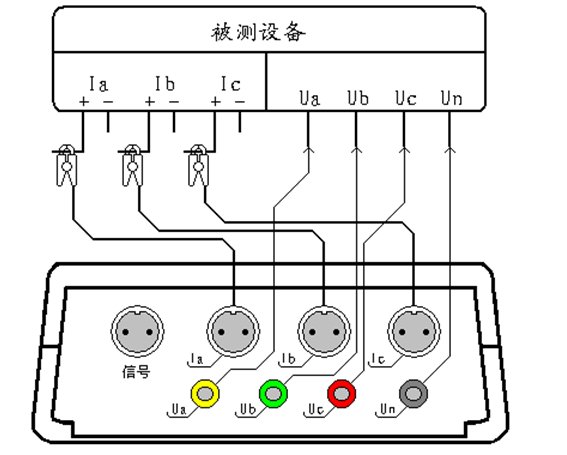

具體接線如圖二十五所示:

圖二十五、二次參量測試接線圖

在本項目中同時接入三相電壓和三路電流信號。將電壓測試線的黃、綠、紅、黑四種顏色分別對應被測信號的A、B、C、N四條相線(當PT二次采用三線制接法時將被測設備的B相電壓接到儀器的Un端子,只用三根電壓線即可)。Ia、Ib、Ic三個鉗形電流互感器用來測量被測設備電流的A、B、C三相,接好線后進入“二次參量測量”屏查看測量結果。
