MOEORW-8302 CT PT分析儀CT分析,變比,極性試驗接線圖

來源:    更新時間:2018-04-24

MOEORW-8302 CT PT分析儀CT分析,變比,極性試驗接線圖

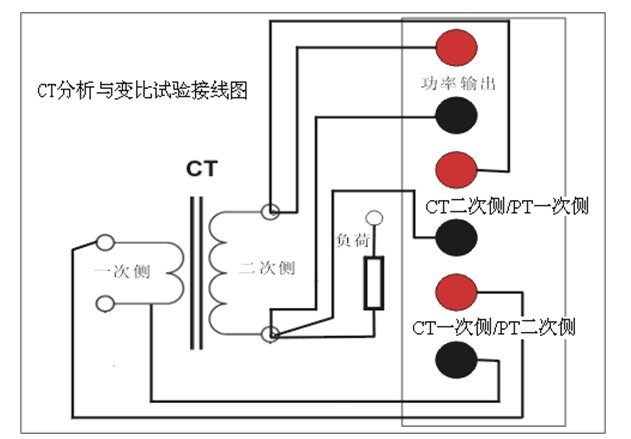

圖3.3 CT分析,變比與極性試驗接線圖
在進行CT分析,變比或極性試驗時請按照?qǐng)D3.3連接CTPT分析儀和被測CT,這三個試驗項目的接線方式是一致的
具體接線步驟和說明如下:
1)斷開電力線與CT一次側的連接,未接地的電力線較長,會給CT一次側的測量引入較大干擾,參見圖3.4。
3)將CT一次側一端連接至CTPT分析儀CT一次側/PT二次側黑色端子
4)將CT一次側另一端連接至CTPT分析儀CT一次側/PT二次側紅色端子
5)將CTPT分析儀的接地柱連接到保護地PE
6)將按照?qǐng)D3.3所示,斷開被測CT二次側和二次負荷的連接
7)將CTPT分析儀功率輸出和CT二次側/PT一次側的黑色端子連接至CT二次側的一端,參見圖3.3
8)將CTPT分析功率輸出和CT二次側/PT一次側的紅色端子連接至CT二次側另一端
9)為了消除接觸電阻對線圈電阻測量的影響,在連接CTPT分析儀的端子時,CT二次側/PT一次側的連接端子應保持在功率輸出端子的內側,如圖3.4。

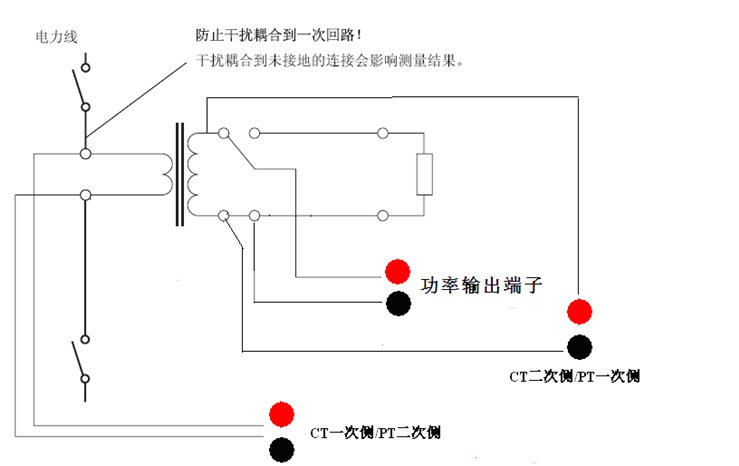

圖3.4 CT分析,變比和極性試驗接線位置圖

注意:在對變比值相同的多繞組電流互感器進行CT分析或CT比差角差測試時,沒有測試的二次繞組應全部短接,否則測試誤差將會偏大

例如同時含有測量0.5級,保護10P10,暫態TPY三個繞組的2000/1的CT,進行0.5級繞組的比差角差測量時應按照?qǐng)D3.4.1進行接線

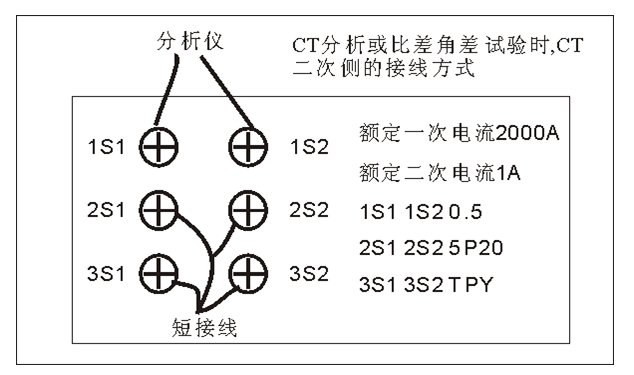

圖3.4.1 CT分析和比差角差試驗時,CT二次側參考接線圖
